ubbink PoolFilter - Page 11

Pool Filter 300 - Pool Filter Set 300-2,5 m/h
2

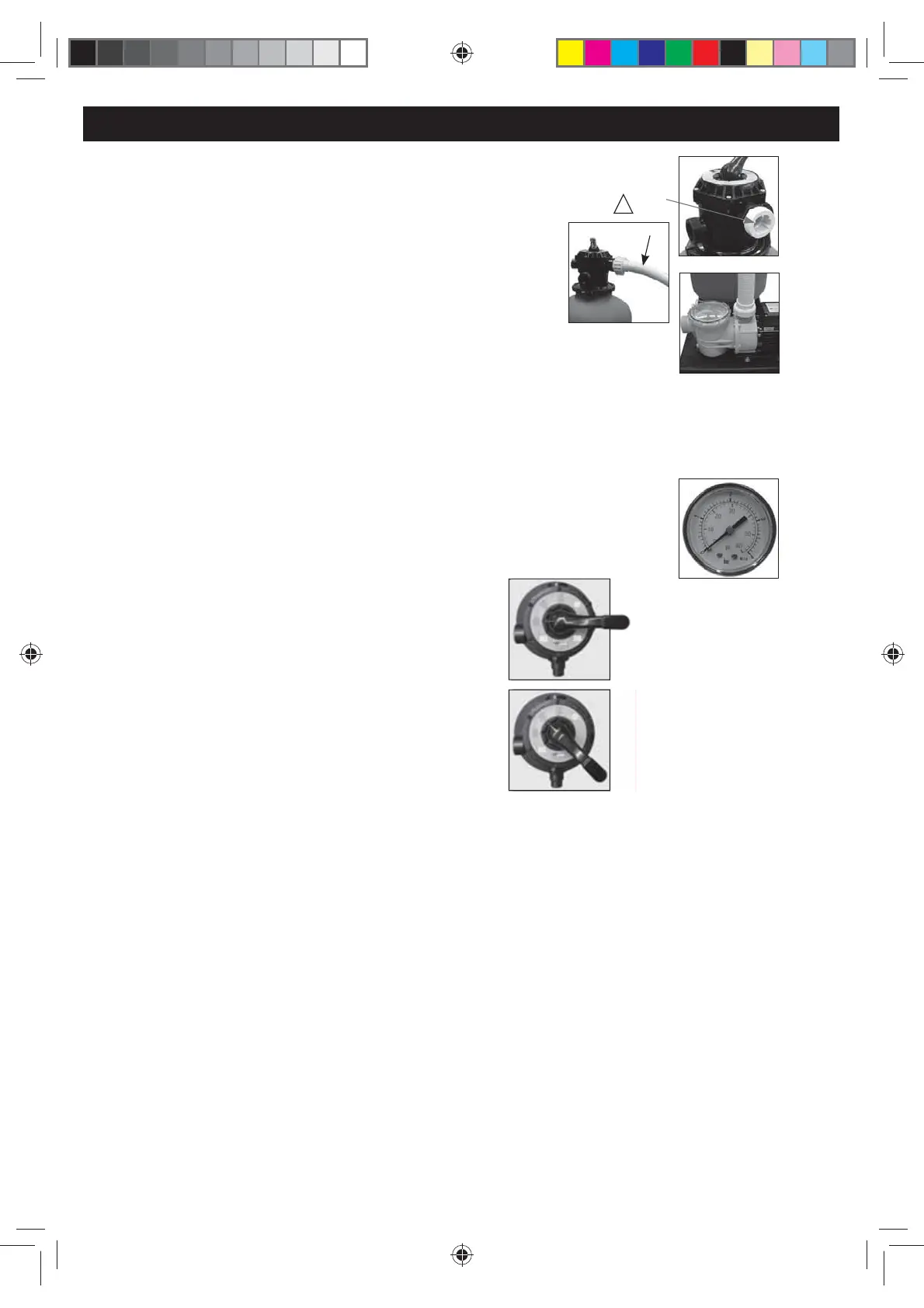

3a - WASSERANSCHLÜSSE
1- Den Schraubanschluss auf den Auslass “PUMP” des Mehrwege-Ventils schrauben, nachdem zuvor das Gewinde ca. zwanzig Mal mit Teonband
umwickelt worden ist. Dieser Anschluss kann am Verbindungsschlau
ch PUMPE-VENTIL befestigt werden. In diesem Fall muss er vo
Schlauch getrennt werden.
2- Den Verbindungsschlauch an das Anschlussstück schrauben und ihn dann fest auf den Schlauchanschluss drücken.
3- An die anderen Auslässe ”RETURN” und ”
WASTE” die Schraubanschlüsse schrauben, dabei nicht vergessen,
die Ringdichtung am Gewindegang anzulegen.
”RETURN” - Auslass zu der oder den Rückleitungsdüsen
”PUMP” - Filtereinlass, entspricht der Rückleitung von der Pumpe
”WASTE” - Abwasserauslass
4- Dann das andere Ende des Verbindungsschlauches an die Pumpe anschließen. Um im Verbindungsschlauch keine zu hohe
Beanspruchung z
u erzeugen, muss das Mehrwege-Ventil eventuell um seine vertikale Achse gedreht werden.
5- Die Schrauben des Spannrings endgültig anziehen. Das Ventil ist jetzt mit dem Filterbehälter fest verbunden und die Dichtheit ist gewährleistet.
6- Die Saugseite der
Pumpe (horizontal an der Pumpe) mit dem Skimmer und dem Ventilabgang ”RETURN” an die Rückleitungsdüse anschließen.
Benutzen Sie hierfür je nach Schwimmbadmodell einen Schlauchanschluss und Schläuche von 38 mm Durchmesser bzw.
Kleb
eanschlüsse und den Schlauch von 50 mm Durchmesser. Die Schläuche mit Schlauchbindern abdichten.
Einen Ablaufschlauch (nicht mitgeliefert) am Abgang ”WASTE” für Abwasser vorsehen.
Es ist auch möglich, an der Anlage einen
Absperrschieber am Skimmer und ein anderes Ventil in der Rückleitung des Schwimmbads vorzusehen, um die Filterplatte vom Becken
trennen zu können (insbesondere für die Reinigung des Pumpenkorbs und die Überwinterung).
EINSTELLEN DES DRUCKMESSERS:
Der im Druckm
esser angezeigte Druck ist regelmäßig zu kontrollieren. Der Druck gibt den Sättigungsgrad des Filters an.
Je mehr der Filter zugesetzt ist, desto höher ist der Druck.
Der Druckmesser ist mit einem beweglichen Zeiger ausgestattet, um den Nenndru
ck anzeigen zu können.
Bei über 0,5 bar Überdruck eine Rückspülung des Filters ausführen.
3b - INBETRIEBNAHME
Beim ersten Betrieb soll der gesamte Staub im Sand beseitigt werden.
1- Das Ventil auf die Position ”SPÜLEN” stellen.
2- Die Pumpe für
einige Minuten einschalten, bis die Trübheitsanzeige sauber ist.
(das Wasser muss normal strömen und die Pumpe ist am Vorpumpen).
3- Die Pumpe ausschalten.
4- Das Ventil auf die Position ”NACHSPÜLEN” stellen.
5- Die Pumpe für ungefähr 20 Seku
nden einschalten.
6- Die Pumpe ausschalten.
Die Filteranlage ist betriebsbereit.
ORIFICE
PUMP
!
4-VERWENDUNG
ACHTUNG: BETÄTIGEN SIE NIEMALS DAS VENTIL WÄHREND DIE PUMPE IN BETRIEB IST.
BAUEN SIE NIEMALS ZUBEHÖR AUS, WENN DER FILTER UNTER DRUCK STEHT.
11
11
1. FILTERUNG
- Stellen Sie das Ventil auf die Position „FILTERN“.
- Starten Sie die Pumpe.
Jetzt wird das Wasser durch die Sandlage geltert.
Anmerkung: Stellen Sie beim ersten Gebrauch den Druckwert auf dem Druckmesser fest
und notieren sie diesen.
Dieser Druckwert wird Ihr Referenzdruck „P1“ für einen normalen Gebrauch sein.
2. SPÜLUNG DES FILTERS
Wenn der Betriebsdruck um 0,5 bar oder mehr über den Referenzdruck „P1“ liegt, ist ein Reinigungs
vorgang erforderlich, um den Sand zu spülen.
(1) Stoppen Sie die Pumpe.
(2) Stellen Sie das Ventil auf die Position „SPÜLEN“.
(3) Starten Sie die Pumpe und lassen Sie sie solange laufen, bis die Trübungsgrad-Kontrolllampe sauber ist.
(4)
Stoppen Sie die Pumpe.
(5) Stellen Sie das Ventil auf die Position „NACHSPÜLEN“. (Ausspülung der Rohrnetze mit Ableitung in die Kanalisation).
(6) Schalten Sie die Pumpe für 20 Sekunden ein.
Schalten Sie die Pumpe aus und kehren
Sie wieder in den Modus “FILTERN“ zurück.
(7) Starten Sie die Pumpe, der Betriebsdruck P muss sich nun P0 annähern.
Empfehlungen für die Filterung:
1) Es ist wichtig zu prüfen, dass die Ansaugönungen nicht blockiert sind;
2) Es ist ratsam, die Filterung während Wartungsarbeiten am Filtersystem zu stoppen;
3) Überwachen Sie regelmäßig den Verstopfungsgrad des Filters;
ACHTUNG: BETÄTIGEN SIE NIEMALS DAS VENTIL WÄHREND DIE PUMPE IN BETRIEB IST.
BAUEN SIE NIEMALS ZUBEHÖR AUS, WENN DER FILTER UNTER DRUCK STEHT.
PRÜFEN SIE DIE SAUGDÜSE AUF MÖGLICHE VERSTOPFUNGEN.
1- Den Schraubanschluss auf den Einlass “PUMP” des Mehrwege-Ventils schrauben, nachdem zuvor das Gewinde ca. zwanzig Mal mit Teonband
umwickelt worden ist. Dieser Anschluss ist für die Befestigung des Verbindungsschlauches PUMPE-MEHRWEGVENTIL bestimmt.
2- Den Verbindungsschlauch fest auf den Schraubanschluss am Mehrwegventil drücken und dann festschrauben.
3- Dann das andere Ende des Verbindungsschlauches an die Pumpe anschließen. Um im Ver
bindungsschlauch keine zu hohe
Beanspruchung zu erzeugen, muss das Mehrwege-Ventil eventuell ein wenig um seine Achse gedreht werden.
4- Die Schraubanschlüsse bzw. Schlauchtüllen auf die Auslässe ”RETURN” und ”WASTE” schrauben, dabei nicht vergessen,
die Ringdichtung am Gewindegang anzulegen.
5- Die Schrauben des Spannrings endgültig anziehen. Das Mehrwegventil ist jetzt mit dem Filterbehälter fest verbunden u
nd
die Dichtheit ist gewährleistet.
6- Die Saugseite der Pumpe (horizontal an der Pumpe) mit dem Skimmer und den Ventilausgang ”RETURN” mit der Rückleitungsdüse verbinden.
Benutzen Sie hierfür je nach Schwimmbadmodell einen Schlauch 32 mm bzw. 38 mm (Schlauchanschluss mit Tülle) bzw. einen Schlauch 50 mm
(Schlauchanschluss mit Schraub-Klebverbindung). Die Schläuche mit 32mm und 38 mm sollten mit Schlauchklemmen z
usätzlich gesichert und abgedichtet werden.
”RETURN” - Auslass zu der oder den Rückleitungsdüsen
”PUMP” - Filtereinlass, entspricht der Rückleitung von der Pumpe
”WASTE” - Abwasserauslass
