Impiego
1. Pompa
La pompa deve essere usata soltanto per la piscina.
2. Filtro
Il ltro con la carica di sabbia di quarzo serve per trattenere le impurità dell‘acqua della piscina (dovute ad es. ad alb
eri, polline, insetti e frequenza del bagno).
Avvertenze generali
Gli elementi dell’imballaggio (come ad es. i sacchetti di plastica) possono essere pericolosi, quindi occorre conservali lontano dalla portata di bambini, animali domestici ecc.

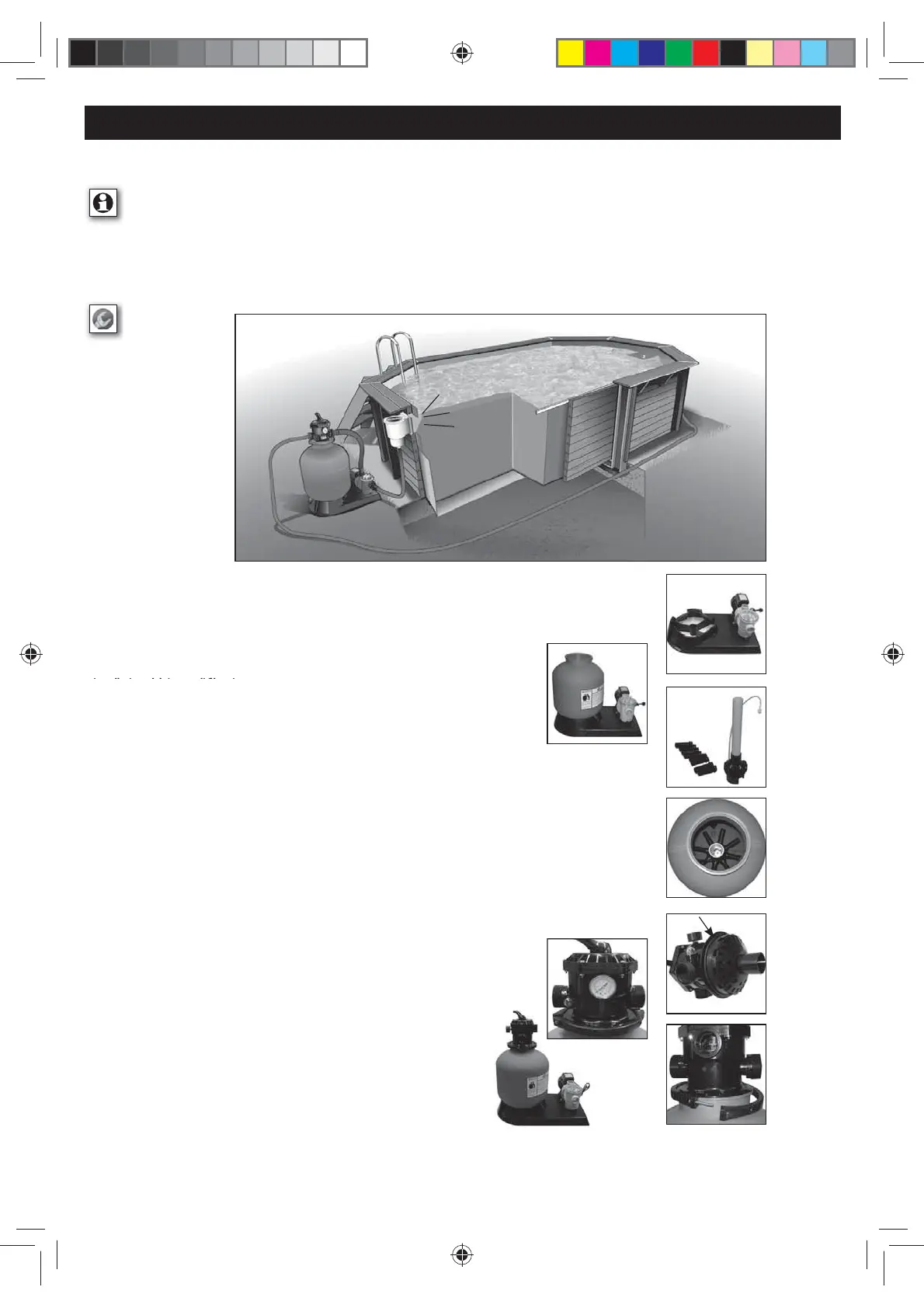

INSTALLAZIONE
1 - INSTALLAZIONE
Installare il ltro su una supercie
piana garantendo un accesso facile
per il maneggio della valvola e per i
vari interventi di manutenzione.
La pompa deve essere preferibil-
mente in carica, o
vvero al di sotto
del livello dell’acqua.
2 - MONTAGGIO
• Installazione sulla piastra di fondo:
1- Posizionare la pompa sulla piastra di fondo e ssarla con le viti fornite.
2- Posizionare il serbatoio sul suo supporto.
3- Ruotare il serbatoio da sinistra a destra per bloccarlo.
• Installazione del sistema di ltrazione:
1- Posizionare il tubo trasparente anti-sov
rapressione sulla base del tubo collettore. Succhieruola verso l’alto.
2- Passare il tubo collettore nel ltro e calettare le succhieruole (¼ di giro).
3- Centrare il collettore sul fondo del ltro e ssarlo
con un poco di sabbia.
4- Tappare la parte superiore del tubo collettore con il cappellotto trasparente fornito.
• Posizionamento della sabbia:
1- Riempire il serbatoio di 1/3 con acqua al ne di proteggere le succhieruole dalla caduta
di sabbia.
2- Assicurarsi che il tubo centrale sia correttamente posizionato sull’asse in rapporto al foro superiore.
3- Versare con cautela il primo sacco di sabbia in modo da non fare uscire il tubo centrale dall’asse.
4- Controllare che il tubo centrale sia correttamente posizionato (a questo proposito utilizzare la valvola Top per
controllare l’allineamento dell’apparecchio). Mantenere la succhieruola del tubo anti-sovrapressione sotto la sabbia.
5- Versare la sabbia restante senza però superare i 2/3 dell’altezza del serbatoio.
6- Togliere il cappellotto trasparente.
• Installazione della valvola multivie:
1- Pulire la scanalatura del giunto della valvola e la circonferenza esterna del serbatoio.
2- Lub
ricare la guarnizione toroidale e posizionarla sotto la valvola.
3- Posizionare il manometro, con l’aiuto del teon, sulla valvola al posto della vite plastica.
4- Pulire il collaretto e posizionare la valvola assicurando che il t
ubo collettore entri correttamente
nel foro inferiore della valvola.
5- Posizionare i due semiraccordi su entrambi i lati della valvola avendo cura di posizionare i dadi dalla
parte opposta. Fare attenzione a inserire correttam
ente le ange della valvola e del ltro nel raccordo.
Inserire viti e dati e stringere il raccordo. Alternare l’avvitamento sulle due viti in modo da ottenere
una coppia di serraggio omogenea.
Lasciare temporaneamente del lasco ne
l serraggio per permettere alla valvola di ruotare.
34
Montaggio dell‘impianto di ltrazione :
1- Posizionare la colonna montante con distributore dell‘acqua al centro sul fondo del ltro con un po‘ di sabbia.
2- Chiudere l‘apertura superiore della colonna montante con il coperchio trasparente fornito in dotazione.
Riempimento di sabbia :
1- Riempire il serbatoio del ltro con 1/3 di acqua, per proteggere il distributore dell‘acqua in caso di discesa della sabbia.
2- La colonna montante deve essere posizionata perfettamente in verticale e centrata, ovvero al centro dell‘apertura
del serbatoio.
3- Riempire con attenzione con il primo sacco di sabbia, senza spostare il tubo essibile centrale.
4- Controllare che la posizione della colonna montante sia corretta (utilizzare in questo caso la valvola a più vie per
vericare l‘allineamento dell‘insieme).
5- Versare la quantità di sabbia rimanente no a un massimo di 2/3 dell‘altezza del serbatoio del ltro.
6- Rimuovere il coperchio trasparente.
•
