ubbink PoolFilter - Allgemeine Warnhinweise; Montage

Pool Filter 300 - Pool Filter Set 300-2,5 m/h
2
10
Verwendung
1. Pumpe
Die Pumpe darf nur in Verbindung mit Schwimmbecken verwendet werden.
2. Filter
Der Filter mit seiner Quarzsandfüllung ist dafür bestimmt, die Verunreinigungen des Schwimmbadwassers (durch z.B. Bäume, Blütensta
ub, Insekten und Badehäugkeit) zurückzuhalten.
Allgemeine Warnhinweise
Verpackungsteile (z.B. Plastikbeutel) können gefährlich sein und sind deshalb entfernt von Kindern, Haustieren etc. aufzubewahren.

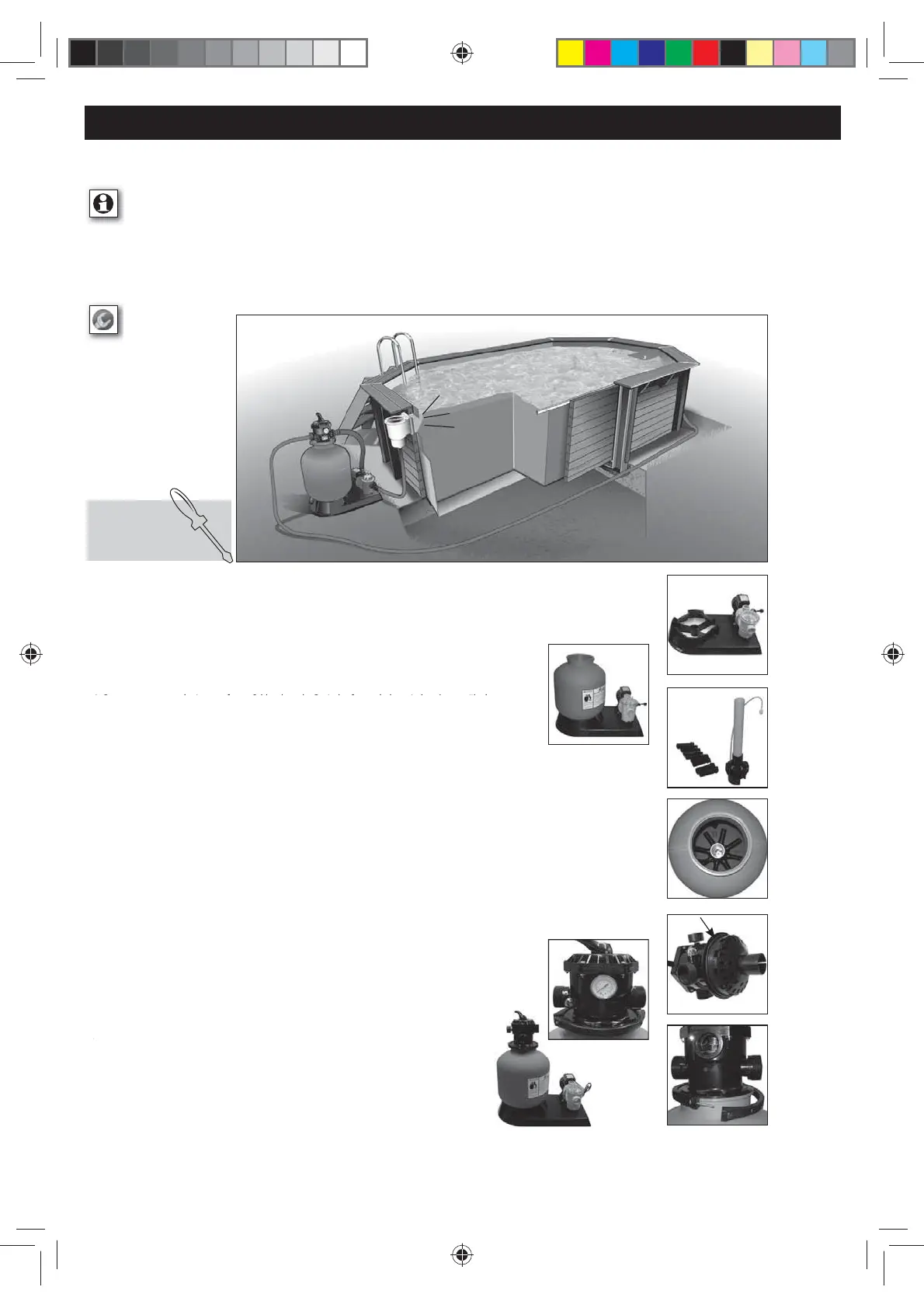

EINRICHTUNG
1 - ERRICHTUNG
Setzen Sie den Filter auf einen
sauberen ebenen Untergrund und
achten Sie dabei auf einen
leichten Zugang für die Ventil-
betätigungen und auch für die
verschiedenen Wartungsarbeiten.
Die Pumpe muss in einer Höhe
unterhalb des Wasserspiegels
stehen.
2 - MONTAGE
• Einbau auf dem Sockel:
1- Stellen Sie die Pumpe auf den Sockel und befestigen Sie sie mit den mitgelieferten Schrauben.
2- Den Filterbehälter auf seinen Träger setzen.
3- Den Filterbehälter von links nach rechts drehen, um ihn zu verriegeln.
• Einbau der Filteranlage:
1- Den
transparenten schwingungsfesten Schlauch an der Basis des Sammelrohrs mit dem Ansaugröhrchen
nach oben anbringen.
2- Das Sammelrohr in den Filter setzen und die Ansaugröhrchen anschrauben (¼ Umdrehung).
3- Das Sammelrohr am
Boden des Filters mittig mit etwas Sand platzieren.
4- Die obere Önung des Sammelrohrs mit dem mitgelieferten transparenten Deckel verschließen.
• Einfüllen von Sand:
1- Füllen Sie den Filterbehälter zu 1/3 mit Wasser, um die Ansaugröhrchen beim Absinken des Sandes z
u schützen.
2- Der mittlere Schlauch muss im Verhältnis zur oberen Önung auf der Achse liegen.
3- Den ersten Beutel Sand vorsichtig einfüllen, um den mittleren Schlauch nicht zu verschieben.
4- Die richtige Position des mittleren Schl
auchs kontrollieren (benutzen Sie hierfür das Ventil Top, um die Ausrichtung
des Ganzen zu kontrollieren). Das Ansaugröhrchen des Überdruckschlauches über dem Sand halten.
5- Die restliche Menge Sand jedoch nur bis auf 2/3 der H
öhe des Filterbehälters einschütten.
6- Den transparenten Deckel önen.
• Einbau des Mehrwegeventils:
1- Die Einkerbung der Ventildichtung und den äußeren Umfang des Behälters reinigen.
2- Die Ringdichtung schmieren und sie an der Unterseite des Ventils anlegen.
3- Mit Hilfe
des Teonbands den Druckmesser anstelle der Kunststoschraube auf das Ventil schrauben.
4- Den Bund des Behälters reinigen und das Ventil einsetzen, darauf achten, dass das Sammelrohr
korrekt in die untere Ventilönung eingesetzt wird.
5- Die
zwei Halbansche auf beiden Seiten des Ventils anordnen und sie richtig in die
gegen¬überliegende “Aufnahmemutter” setzen. Den Bund von Ventil und Filter richtig in den Flansch
einführen. Die Schrauben und Muttern einsetzen und den Flansch
festschrauben. Ändern Sie die
Schraubrichtung bei den zwei Schrauben, um ein gleichmäßiges Anzugsmoment zu haben.
Vorübergehend etwas Anzugsspiel lassen, damit das Ventil sich drehen kann.
Zur Filtermontage
benötigen Sie einen
Schraubendreher!
10
5- Die zwei Spannringhälften auf beiden Seiten des Ventils anordnen und sie richtig in die gegenüberlie-
gende “Aufnahmemutter” setzen. Den Bund von Ventil und Filter richtig in die Spannringhälften einfüh-
ren. Die Schrauben und Muttern einsetzen und den Flansch festschrauben. Ziehen Sie die Schrauben im
Wechsel fest, um ein gleichmäßiges Anzugsmoment zu haben. Vorübergehend etwas Anzugsspiel lassen,
damit das Mehrwegventil sich drehen kann.
1- Das Steigrohr mit Wasserverteiler am Boden des Filters mittig mit etwas Sand platzieren.
2- Die obere Önung des Steigrohrs mit dem mitgelieferten transparenten Deckel verschließen.
1- Füllen Sie den Filterbehälter zu 1/3 mit Wasser, um den Wasserverteiler beim Absinken des Sandes zu schützen.
2- Das Steigrohr muss senkrecht und zentriert, d.h. Mitte der Behälterönung, positioniert sein.
3- Den ersten Beutel Sand vorsichtig einfüllen, um den mittleren Schlauch nicht zu verschieben.
4- Die richtige Position des Steigrohrs kontrollieren (benutzen Sie hierfür das Mehrwegventil, um die Ausrichtung des
Ganzen zu kontrollieren).
5- Die restliche Menge Sand bis auf max. 2/3 der Höhe des Filterbehälters einschütten.
6- Den transparenten Deckel entfernen.
