ubbink PoolFilter - Instalación; Montaje

Pool Filter 300 - Pool Filter Set 300-2,5 m/h
5
28
UTILIZACIÓN
1. Bomba
La bomba sólo debe utilizarse junto con la piscina.
2. Filtro
El ltro con su relleno de arena de cuarzo está diseñado para retener las suciedades del agua de la piscina causadas, por
ejemplo, por árboles, polen, insectos y frecuencia de los baños.
Advertencias en general
Las piezas del envase (p.ej. las bolsas de plástico) pueden ser peligrosas, por lo que deben guardarse fuera del alcance de los niños, los animales domésticos, etc.
INSTALACIÓN

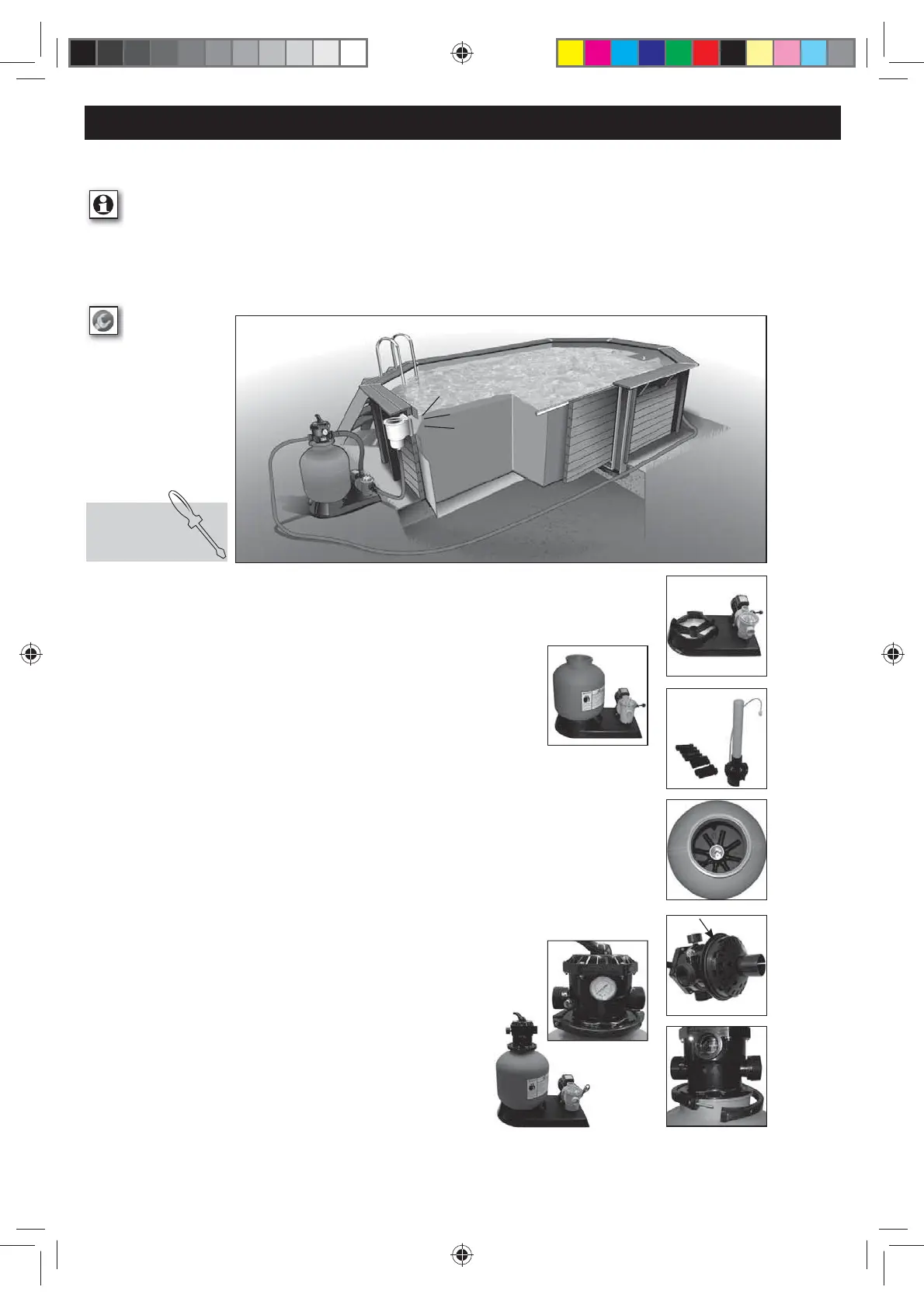

1 - COLOCACIÓN
Instale el ltro sobre una supercie
plana y limpia, asegurando un
acceso fácil para poder manejar la
válvula, así como para poder rea-
lizar las diferentes intervenciones
de mantenimiento. La bomba debe
estar preferentemente en
carga, es
decir debajo del nivel de agua
2 - MONTAJE
• Colocación sobre el zócalo:
1- Coloque la bomba sobre el zócalo y fíjela con los tornillos incluidos con la misma.
2- Posicione el depósito sobre su soporte.
3- Gire el depósito de izquierda a derecha para bloquearl
o.
• Montaje del sistema de ltraje:
1- Coloque el tubo exible transparente antisuspensión sobre la base del tubo colector.
El ltro de aspiración debe estar orientado hacia arriba.
2- Introduzca el tubo colector en el ltro
e inserte el ltro de aspiración (1/4 de vuelta).
3- Centre el colector en el fondo del ltro y manténgalo derecho con un poco de arena.
4- Cierre el extremo superior del tubo colector con la tapa transparente
suministrada.
• Colocación de la arena:
1- Llene a 1/3 el recipiente del ltro con agua, para proteger el ltro de aspiración cuando se eche la arena.
2- Asegúrese de que el tubo central se encuentre en línea recta con respecto al
oricio superior. .
3- Eche despacio el primer saco de arena para que no se desplace el tubo central.
4- Verique que el tubo central está en la posición correcta. Utilice para ello la válvula superior con el n
de controlar
la alineación del conjunto). Mantenga el ltro de aspiración del tubo exible regulador de la
sobrepresión
por encima de la arena.
5- Vierta dentro la arena restante, sin que sobrepase los
2/3 de la altura del depósito.
6- Retire la tapa transparente.
• Montaje de la válvula de varias vías:
1- Limpie la ranura de la junta de la válvula y el borde del depósito.
2- Lubrique la junta tórica e introdúzcala por debajo de
la válvula.
3- Coloque el manómetro sobre la válvula en el lugar del tornillo de plástico, sirviéndose de la cinta de teón.
4- Limpie el anillo del depósito y coloque la válvula asegurándose de que el
tubo colector se introduzca
correctamente en el oricio inferior de esta.
5- Coloque las dos semibridas a ambos lados de la válvula, procurando que las “ranuras de la tuerca”
se encuentren en el lado opuesto. Aseg
úrese de insertar correctamente los anillos de la válvula y
del ltro en la brida. Inserte los tornillos y las tuercas y tense la brida. Atornille alternativamente
ambos tornillos para lograr el mismo par de apriete.
Deje temporalmente
holgura en la sujeción, para dejar a la válvula la posibilidad de pivotar.
Para el montaje del
ltro necesita un
destornillador!
28
Montaje de la instalación de ltrado :
1- Colocar el tubo ascendente con distribuidor de agua en el centro del fondo del ltro con un poco de arena.
2- Cerrar la abertura superior del tubo ascendente con la tapa transparente suministrada.
Llenado de arena :
1- Llene el recipiente del ltro hasta 1/3 de su capacidad con agua para proteger el distribuidor de agua cuando la arena se hunda.
2- El tubo ascendente debe estar situado en posición vertical y centrado, es decir, en el centro de la abertura del recipiente.
3- Verter la primera bolsa de arena con cuidado para no desplazar el tubo exible del medio.
4- Controlar la posición correcta del tubo ascendente (utilice para ello la válvula multidireccional para controlar la
orientación del conjunto).
5
- Verter la cantidad restante de arena hasta un máximo de 2/3 de la altura del recipiente del ltro.
6- Retirar la tapa transparente.
•
Manual Pool Filter 300 6-sprachig 2021_2 neu.indd 28
Manual Pool Filter 300 6-sprachig 2021_2 neu.indd 28
