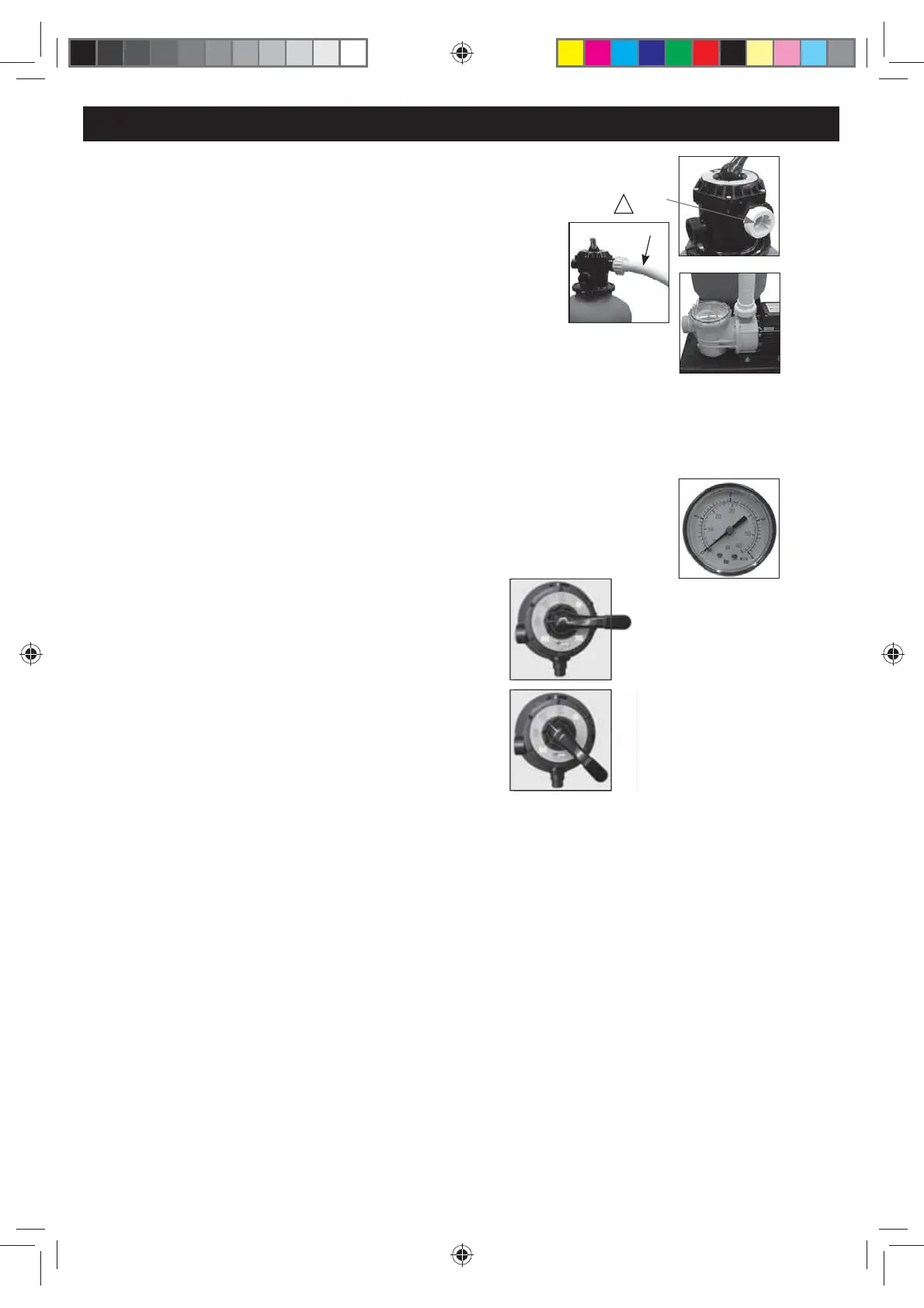

3a - CONEXIONES HIDRÁULICAS
1- Atornille el racor roscado sobre la salida ““BOMBA” (“PUMP”) de la válvula multivías, habiendo recubierto previamente el roscado con una veintena
de vueltas de teón. Este racor puede jarse al tubo
de enlace BOMBA-VÁLVULA. En este caso, es necesario separarlo del tubo.
2- Coloque el tubo exible de unión en la boquilla, después de colocarlo y enroscarlo al racor.
3- Atornillar en las otras salidas
“RETORNO” (“RETURN”) y “VERTIDO” (“WASTE”) las uniones roscadas, sin olvidar colocar
la junta tórica sobre el paso de rosca.
”RETURN” - Salida hacia la o las boquillas de retorno
”PUMP” - Entrada del ltro correspondiente al retorno de la bomba
”WASTE” - Salida de desagüe
4- A continuación, conecte el otro extremo del tubo de unión a la bomb
a. Para no generar demasiada tensión en el tubo
de unión, puede ser necesario pivotar la válvula multivías en torno a su eje vertical.
5- Apriete denitivamente los tornillos de la brida. Ahora la válvula está rmemente unida
al depósito y la estanqueidad está garantizada.
6- Una la aspiración de la bomba (horizontalmente sobre la bomba) con el skimmer y la salida de la válvula “RETORNO” (“RETURN”) con la boquilla
de retorno. Según el model
o de piscina, utilice para eso una boquilla acanalada y tubos exibles de 38 mm de diámetro o boquillas para encolar y
un tubo de 50 mm de diámetro. En el caso de tubos exibles, asegurar la estanqueidad
con abrazaderas.
Prevea un tubo para encolar (no incluido) en la salida “VERTIDO” (“WASTE”) para aguas residuales.
También puede planicar la instalación de una válvula de cierre en el skimmer y otra en el retorno
de la piscina para separar la platina de ltraje de la piscina (especialmente para
limpiar el cesto de la bomba y para el invierno).
REGULACIÓN DEL MANÓMETRO:
Debe controlarse regularmente la presión indicada en el manómetro, ya que indica el ni
vel de suciedad del ltro. Cuanto más sucio esté el ltro,
tanto más elevada será la presión.
El manómetro está provisto de una echa removible que permite indicar la presión nominal. Si hay un exceso
de presión por encima de 0,5 bar,
es necesario lavar el ltro.
3b - PUESTA EN SERVICIO
La primera operación consiste en quitar todo el polvo contenido en la arena.
1- Coloque la válvula en la posición de “LAVADO”
2
- Deje la bomba en marcha durante algunos minutos, hasta que la lámpara de control del nivel
de turbiedad esté limpia. (Asegúrese de que el agua circula normalmente y de que la bomba se ha puesto
en m
archa de forma correcta).
3- Pare la bomba.
4- Ponga la válvula en la posición de “ACLARADO”
5- Deje la bomba en marcha durante 20 segundos aproximadamente.
6- Pare la bomba.
El grupo de ltraje está ahora listo para
funcionar.
ORIFICE
PUMP
!
4-UTILIZACIÓN
ATENCIÓN : NO ACCIONE NUNCA LA VÁLVULA MIENTRAS LA BOMBA ESTÉ FUNCIONANDO.
NO DESMONTE NUNCA LOS ACCESORIOS CUANDO EL FILTRO ESTÉ BAJO PRESIÓN.
29
29
1. FILTRAJE
- Ponga la válvula en la posición “FILTRAJE” .
- Arranque la bomba
Ahora el agua se ltra a través de la capa de arena.
Comentario: La primera vez que la use, je el valor de presión
en el manómetro y anótelo.
Este valor es la presión de referencia “P1” para el uso normal
2. BARRIDO DEL FILTRO
Cuando la presión de servicio está 0,5 bar por encima de la presión de referencia “P1”, es
necesario efectuar una limpieza para barrer la arena.
(1) Pare la bomba.
(2) Sitúe la válvula en la posición de “ BARRIDO” .
(3) Ponga la bomba en marcha y déjela hasta que la lámpara de control del nivel de turbiedad est
é limpia.
(4) Pare la bomba.
(5) Ponga la válvula en la posición “EXPULSIÓN” . (Barrido de los sistemas de tuberías y desviación hacia la canalización).
(6) Ponga la bomba en funcionamiento durante 20 segundos.
Pare la
bomba y regrese al modo de “FILTRAJE”.
(7) Arranque la bomba. La presión de servicio P debe aproximarse ahora a P0.
Recomendaciones para la ltración:
1) Es esencial vericar que las aberturas de succión no estén obstruidas;
2) Es aconsejable detener la ltración durante las operaciones de mantenimiento en el sistema de ltración;
3) Controle regularmente el nivel de obstrucción del ltro;
ATENCIÓN : NO ACCIONE NUNCA LA VÁLVULA MIENTRAS LA BOMBA ESTÉ FUNCIONANDO.
NO DESMONTE NUNCA LOS ACCESORIOS CUANDO EL FILTRO ESTÉ BAJO PRESIÓN.
EXAMINE LA TOBERA DE SUCCIÓN CON RESPECTO A POSIBLES OBSTRUCCIONES
