Installations- och driftinstruktion Installation and Operation Manual
UV-system typ UBK UV sterilizer series UBK
© UEBERALL 2007
Sida / Page 5 / 13
Installation av UV-sensor
UV Sensor Installation

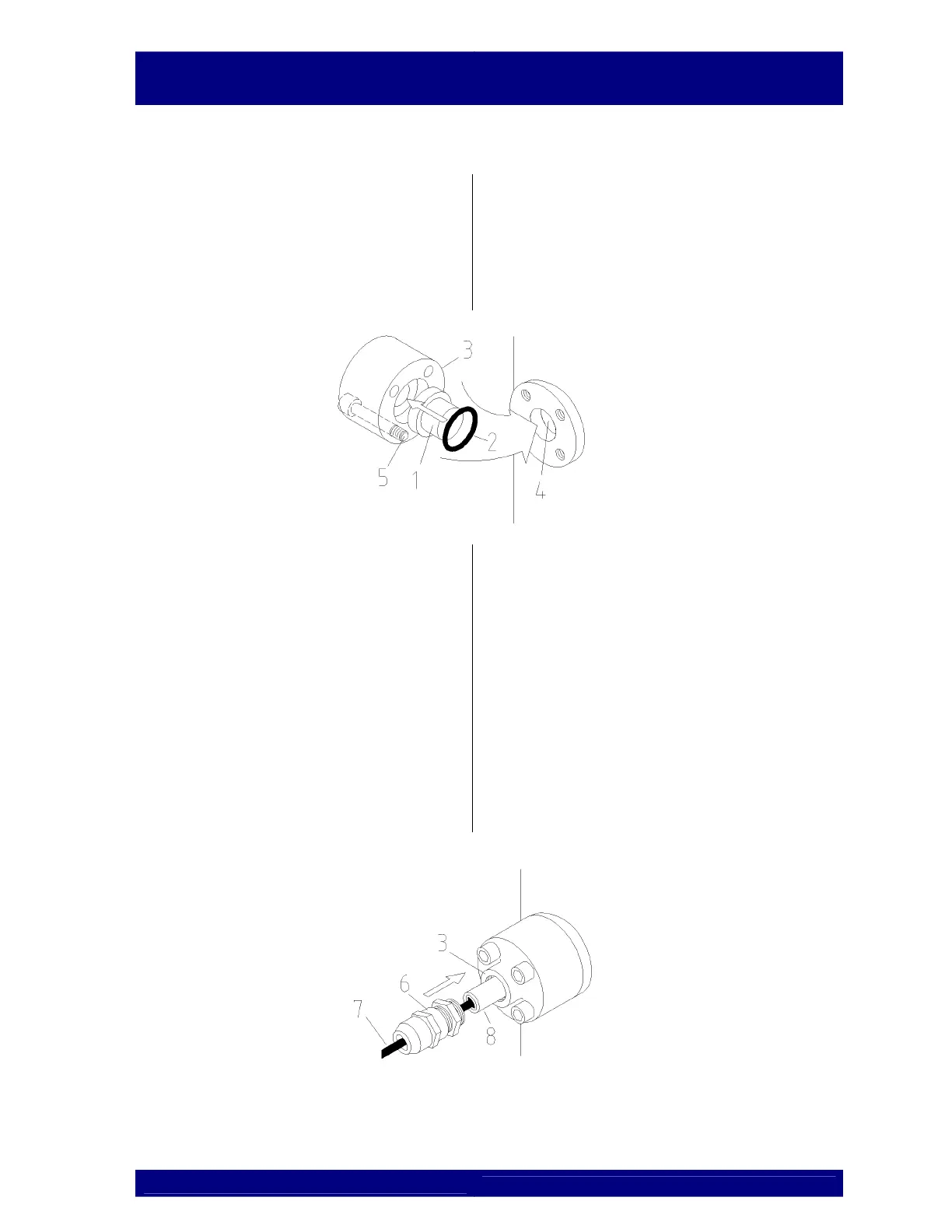

Installation av sensorfönster
Sensor window installation
1. Sätt in sensorfönstret av teflon 1 med O-ring
2 i sensorhållaren 3 till ansatsen.
1. Insert Teflon sensor window 1 and O-ring 2 into
sensor housing 3 until stop.
2. Sätt in sensorhållaren i reaktorns sensoröpp-
ning 4 och fixera den mot sensoröppningens
fläns med de fyra skruvarna 5.
2. Insert the so completed sensor housing into the
sensor site port 4 of the radiation chamber and
screw it on surface mounted with the four screws 5.
Installation av sensorpatron
Sensor cartridge installation
1. Lösgör kabelförskruvning 6 tills sensorkabeln
7 löper lätt genom förskruvningen.
2. Sätt in sensorpatronen 8 med kabel i sensor-
huset 3 till stoppet.
3. Fäst kabelförskruvningen i sensorhuset.
4. Håll sensorpatronen mot stoppet och fixera
den i det läget med kabelförskruvningen.
Sensorkabeln skall inte kunna röra sig i
kabelförskruvningen.
5. Anslut sensorkabeln till plintarna i styrskåpet
enligt kopplingsschema. Observera polaritet.
1. Loosen cable gland 6 until sensor cable 7 can
easily be drawn through.
2. Plug sensor cartridge 8 with cable into sensor
housing 3 until stop.
3. Screw cable gland into sensor housing.
4. Keep sensor cartridge on stop while tightening the
cable gland. The sensor cable must not move any
more in the cable gland.
5. Connect sensor cable with terminals inside the
switch cabinet in accordance with wiring diagram.
Pay attention to polarity.
To Next Page
