Installations- och driftinstruktion Installation and Operation Manual
UV-system typ UBK UV sterilizer series UBK
© UEBERALL 2007
Sida / Page 3 / 13
Installation av UV-system
Installation of UV sterilizer
UV-reaktor
UV radiation chamber
Installation i rörsystemet
Se aktuell måttritning enligt bilaga.
Installation into pipe system
Review corresponding dimensional drawing as per appendix.

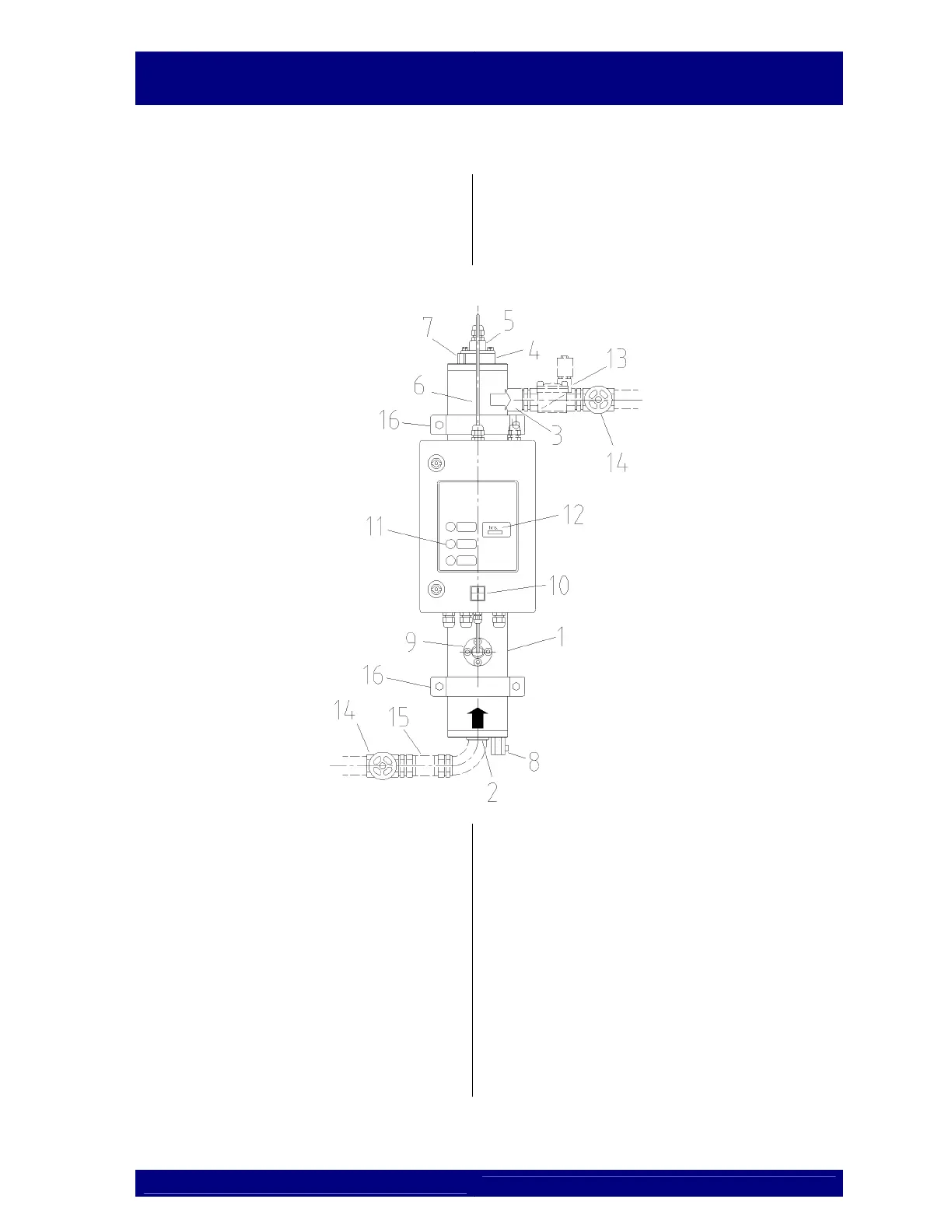

1. UV-reaktor
2. Inlopp med invändiga gängor
3. Utlopp med invändiga gängor
4. Tryckring av PE
5. Täckkåpa
6. UV-lampkabel
7. Avluftning
8. Tömning
9. UV-sensor
10. Huvudbrytare
11. UV-indikeringar LED
12. Drifttidmätare
13. Magnetventil (tillval)
14. Avstängningsventil (ingår ej)
15. Flödesbegränsare (tillval)
16. Klammer för väggmontage (tillval)
17. Förskruvning
1. UV-Radiation Chamber
2. Inside Thread Inlet
3. Inside Thread Outlet
4. Thrust Disk
5. End Cap
6. UV-Lamp Cable
7. Aeration
8. Drain
9. UV-Sensor
10. Main Switch
11. UV-Control Diodes
12. Hour Meter
13. Solenoid Valve (optional)
14. Gate Valve (not incl.)
15. Flow Control Valve (optional)
16. Wall Mounting Clamps (optional)
17. Threaded Joint
