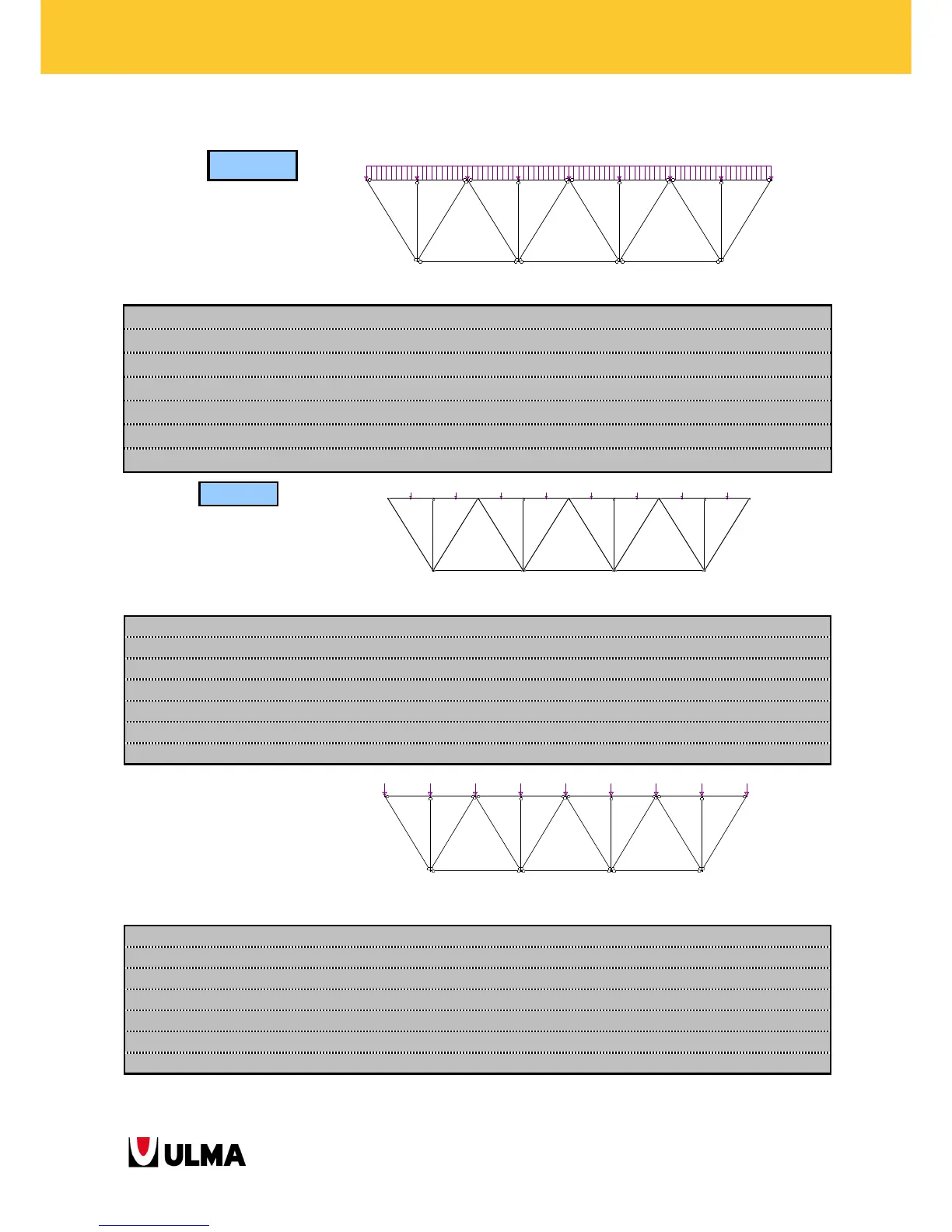

5.2.1.1. Node distance 3 m
L
Truss
3
m
h
Truss
2,60
m
Longitud Total
Truss (m)
qmax kN/m
(ELS)
NTensor max
kN (ELS)
Tensor a utilizar
MCercha max
kNm (ELS)
Mmax Riostra
kNm (ELS)
Axil Max kN
(ELS)
R Apoyos kN
(ELS)
12 31,93 59,86 Tubo 50x50x6 574,67 8,98 221,19 191,56
15
24,08 45,15 Tubo 50x50x6 677,32 6,77 260,70 180,62
18
18,52 34,73 Tubo 50x50x6 750,10 5,21 288,71 166,69
21
14,55 27,28 Tubo 50x50x6 802,06 4,09 308,71 152,77
24
11,66 21,87 Tubo 50x50x6 839,82 3,28 323,25 139,97
27
9,52 17,86 Tubo 50x50x6 867,84 2,68 334,03 128,57
30
7,90 14,82 Tubo 50x50x6 889,05 2,22 342,19 118,54
7.5 7.5 7.5 7.5 7.5 7.5 7.5 7.5
L
Truss
3
m
h
Truss
2,60
m
Longitud Total
Truss (m)
qmax * kN/m
(ELS)
Pmax kN
(ELS
NTensor max
kN (ELS)
Tensor a utilizar
MCercha max
kNm (ELS)
Mmax Riostra
kNm (ELS)
Axil Max kN
(ELS)
R Apoyos kN
(ELS)
12
26,34 39,51 49,38 Tubo 50x50x6 474,08 11,14 182,48 158,03
15 20,76 31,14 38,92 Tubo 50x50x6 583,87 8,78 224,73 155,70
18
16,49 24,74 30,92 Tubo 50x50x6 667,89 6,98 257,07 148,42
21 13,27 19,90 24,88 Tubo 50x50x6 731,35 5,61 281,50 139,30
24
10,83 16,24 20,30 Tubo 50x50x6 779,41 4,58 299,99 129,90
27 8,96 13,44 16,79 Tubo 50x50x6 816,18 3,79 314,15 120,92
30 7,51 11,26 14,08 Tubo 50x50x6 844,69 3,18 325,12 112,63
Longitud Total
Truss (m)
qmax * kN/m
(ELS)
Pmax kN
(ELS
NTensor max
kN (ELS)
Tensor a utilizar
MCercha max
kNm (ELS)
Mmax Riostra
kNm (ELS)
Axil Max kN
(ELS)
R Apoyos kN
(ELS)
12
44,54 66,81 59,38 Tubo 50x50x6 801,69 0,00 308,57 300,63
15 33,26 49,88 45,35 Tubo 50x50x6 935,31 0,00 360,00 274,36
18
23,09 34,64 31,98 Tubo 50x50x6 935,31 0,00 360,00 225,17
21 16,97 25,45 23,75 Tubo 50x50x6 935,31 0,00 360,00 190,88
24
12,99 19,49 18,34 Tubo 50x50x6 935,31 0,00 360,00 165,63
27
10,26 15,40 14,59 Tubo 50x50x6 935,31 0,00 360,00 146,26
30 8,31 12,47 11,88 Tubo 50x50x6 935,31 0,00 360,00 130,94
* Valores orientativos (referencia para comparar)
10.0 10.0 10.0 10.0 10.0 10.0 10.0 10.0 10.0
10.0 10.0 10.0 10.0 10.0 10.0 10.0 10.0
