MK STRUCTURE
STRUCTURESTRUCTURE
STRUCTURE

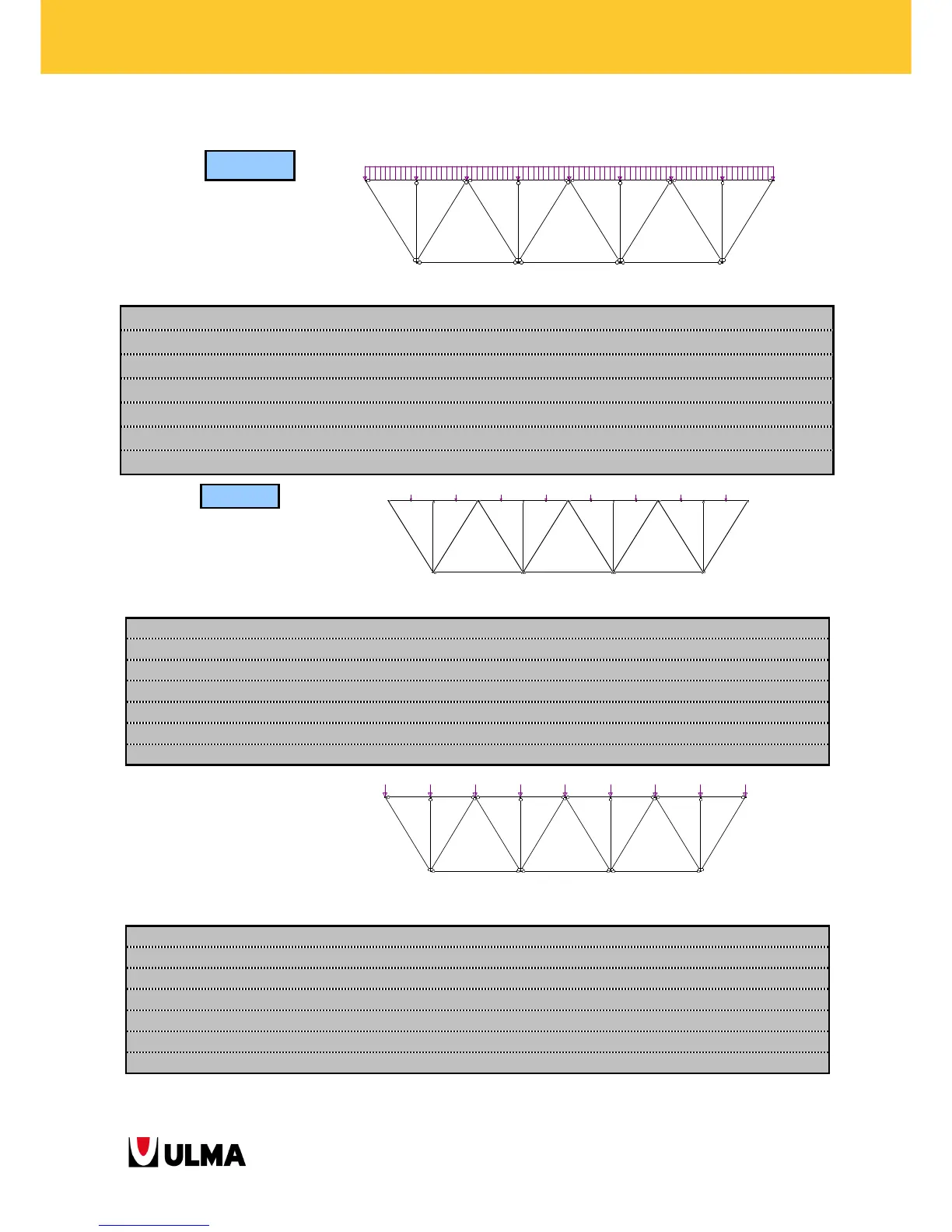

5.2.1.2. Node distance 2.5 m
L
Truss
2,5
m
h
Truss
2,17
m
Longitud Total
Truss (m)
qmax kN/m
(ELS)
NTensor max
kN (ELS)
Tensor a utilizar
MCercha max
kNm (ELS)
Mmax Riostra
kNm (ELS)
Axil Max kN
(ELS)
R Apoyos kN
(ELS)
10
42,65 66,64 Tensor E 1,5-2,2 533,10 8,33 246,23 213,24
12,5
31,76 49,62 Tensor E 1,5-2,2 620,31 6,20 286,51 198,50
15
24,21 37,82 Tensor E 1,5-2,2 680,81 4,73 314,45 181,55
17,5
18,90 29,52 Tensor E 1,5-2,2 723,35 3,69 334,10 165,34
20 15,08 23,56 Tensor E 1,5-2,2 753,92 2,94 348,22 150,78
22,5 12,27 19,17 Tensor E 1,5-2,2 776,42 2,40 358,61 138,03
25 9,98 15,59 Tensor E 1,5-2,2 779,42 1,95 360,00 124,71
7.5 7.5 7.5 7.5 7.5 7.5 7.5 7.5
L
Truss
2,5
m
h
Truss
2,17
m
Longitud Total
Truss (m)
qmax * kN/m
(ELS)
Pmax kN
(ELS
NTensor max
kN (ELS)
Tensor a utilizar
MCercha max
kNm (ELS)
Mmax Riostra
kNm (ELS)
Axil Max kN
(ELS)
R Apoyos kN
(ELS)
10 35,63 44,54 55,68 Tensor E 1,5-2,2 445,43 10,47 205,74 178,17
12,5 27,70 34,62 43,28 Tensor E 1,5-2,2 541,01 8,14 249,88 173,12
15 21,77 27,22 34,02 Tensor E 1,5-2,2 612,40 6,40 282,85 163,31
17,5 17,38 21,72 27,16 Tensor E 1,5-2,2 665,33 5,11 307,30 152,07
20 14,10 17,62 22,03 Tensor E 1,5-2,2 704,87 4,14 325,57 140,97
22,5 11,61 14,51 18,14 Tensor E 1,5-2,2 734,81 3,41 339,39 130,63
25 9,70 12,13 15,16 Tensor E 1,5-2,2 757,84 2,85 350,03 121,25
Longitud Total
Truss (m)
qmax * kN/m
(ELS)
Pmax kN
(ELS
NTensor max
kN (ELS)
Tensor a utilizar
MCercha max
kNm (ELS)
Mmax Riostra
kNm (ELS)
Axil Max kN
(ELS)
R Apoyos kN
(ELS)
10 62,35 77,94 69,28 Tensor E 1,5-2,2 779,42 0,00 360,00 350,74
12,5 39,91 49,88 45,35 Tensor E 1,5-2,2 779,42 0,00 360,00 274,36
15 27,71 34,64 31,98 Tensor E 1,5-2,2 779,42 0,00 360,00 225,17
17,5 20,36 25,45 23,75 Tensor E 1,5-2,2 779,42 0,00 360,00 190,88
20 15,59 19,49 18,34 Tensor E 1,5-2,2 779,42 0,00 360,00 165,63
22,5 12,32 15,40 14,59 Tensor E 1,5-2,2 779,42 0,00 360,00 146,26
25 9,98 12,47 11,88 Tensor E 1,5-2,2 779,42 0,00 360,00 130,94
* Valores orientativos (referencia para comparar)
10.0 10.0 10.0 10.0 10.0 10.0 10.0 10.0 10.0
10.0 10.0 10.0 10.0 10.0 10.0 10.0 10.0
