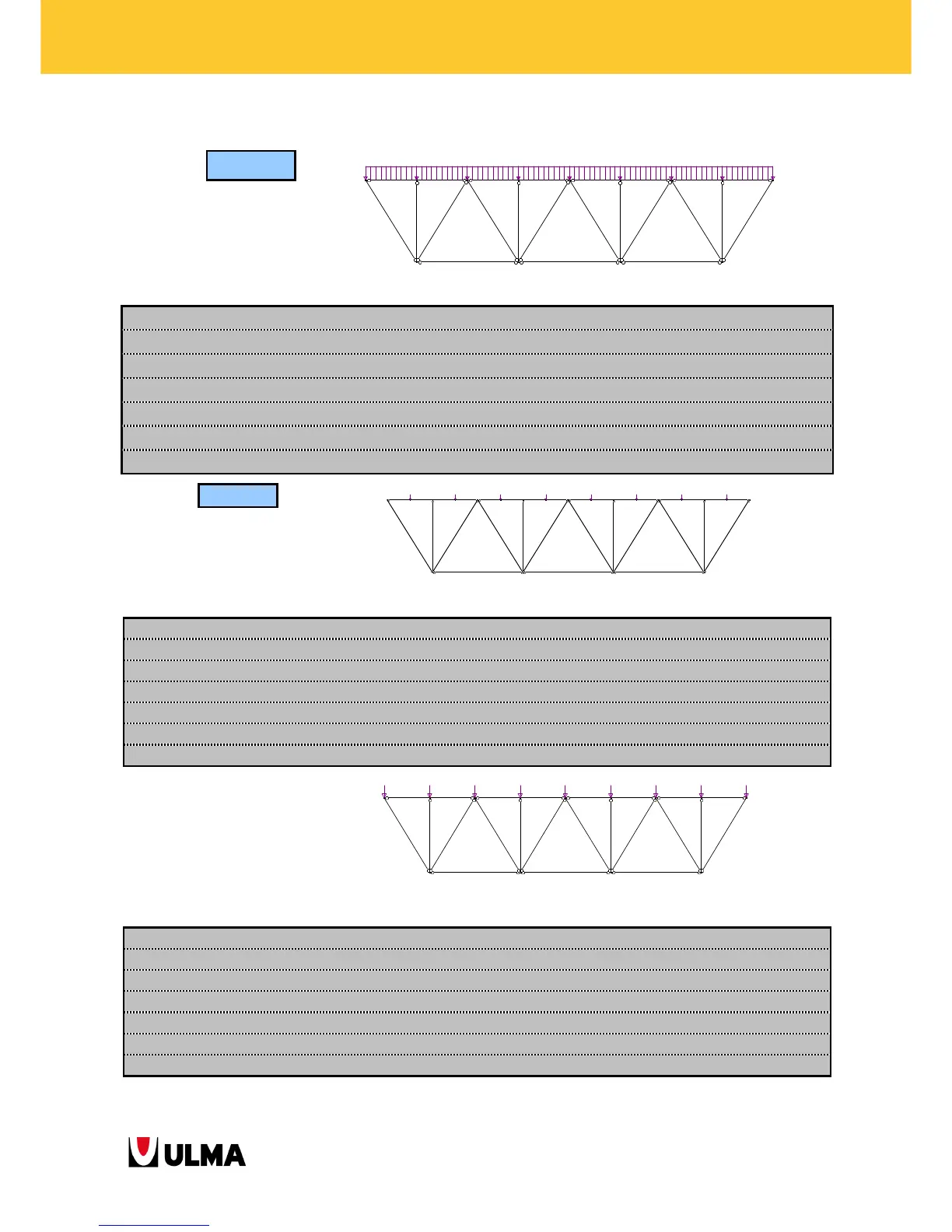

5.2.1.3. Node distance 2m
L
Truss
2
m
h
Truss
1,73
m
Longitud Total
Truss (m)
qmax kN/m
(ELS)
NTensor max
kN (ELS)
Tensor a utilizar
MCercha max
kNm (ELS)
Mmax Riostra
kNm (ELS)
Axil Max kN
(ELS)
R Apoyos kN
(ELS)
8 59,78 74,72 Tensor E 1-1,5 478,24 7,47 276,11 239,12
10 43,78 54,73 Tensor E 1-1,5 547,26 5,47 315,96 218,90
12
32,99 41,24 Tensor E 1-1,5 593,81 4,12 342,84 197,94
14
25,45 31,81 Tensor E 1-1,5 623,54 3,18 360,00 178,15
16
19,49 24,36 Tensor E 1-1,5 623,54 2,44 360,00 155,88
18
15,40 19,25 Tensor E 1-1,5 623,54 1,92 360,00 138,56
20
12,47 15,59 Tensor E 1-1,5 623,54 1,56 360,00 124,71
7.5 7.5 7.5 7.5 7.5 7.5 7.5 7.5
L
Truss
2
m
h
Truss
1,73
m
Longitud Total
Truss (m)
qmax * kN/m
(ELS)
Pmax kN
(ELS
NTensor max
kN (ELS)
Tensor a utilizar
MCercha max
kNm (ELS)
Mmax Riostra
kNm (ELS)
Axil Max kN
(ELS)
R Apoyos kN
(ELS)
8
50,81 50,81 63,51 Tensor E 1-1,5 406,47 9,55 234,68 203,24
10 38,77 38,77 48,46 Tensor E 1-1,5 484,59 7,29 279,78 193,84
12 30,06 30,06 37,58 Tensor E 1-1,5 541,09 5,65 312,40 180,36
14
23,75 23,75 29,69 Tensor E 1-1,5 582,00 4,47 336,02 166,28
16 19,13 19,13 23,91 Tensor E 1-1,5 612,03 3,60 353,36 153,01
18
15,40 15,40 19,25 Tensor E 1-1,5 623,54 2,89 360,00 138,56
20 12,47 12,47 15,59 Tensor E 1-1,5 623,54 2,34 360,00 124,71
Longitud Total
Truss (m)
qmax * kN/m
(ELS)
Pmax kN
(ELS
NTensor max
kN (ELS)
Tensor a utilizar
MCercha max
kNm (ELS)
Mmax Riostra
kNm (ELS)
Axil Max kN
(ELS)
R Apoyos kN
(ELS)
8 77,94 77,94 69,28 Tensor E 1-1,5 623,54 0,00 360,00 350,74
10
49,88 49,88 45,35 Tensor E 1-1,5 623,54 0,00 360,00 274,36
12
34,64 34,64 31,98 Tensor E 1-1,5 623,54 0,00 360,00 225,17
14 25,45 25,45 23,75 Tensor E 1-1,5 623,54 0,00 360,00 190,88
16
19,49 19,49 18,34 Tensor E 1-1,5 623,54 0,00 360,00 165,63
18 15,40 15,40 14,59 Tensor E 1-1,5 623,54 0,00 360,00 146,26
20 12,47 12,47 11,88 Tensor E 1-1,5 623,54 0,00 360,00 130,94
* Valores orientativos (referencia para comparar)
