" Mit der Taste die gewünschte Referenzim-
pedanz z.B. 600 Ω einstellen.
" Messwert ablesen

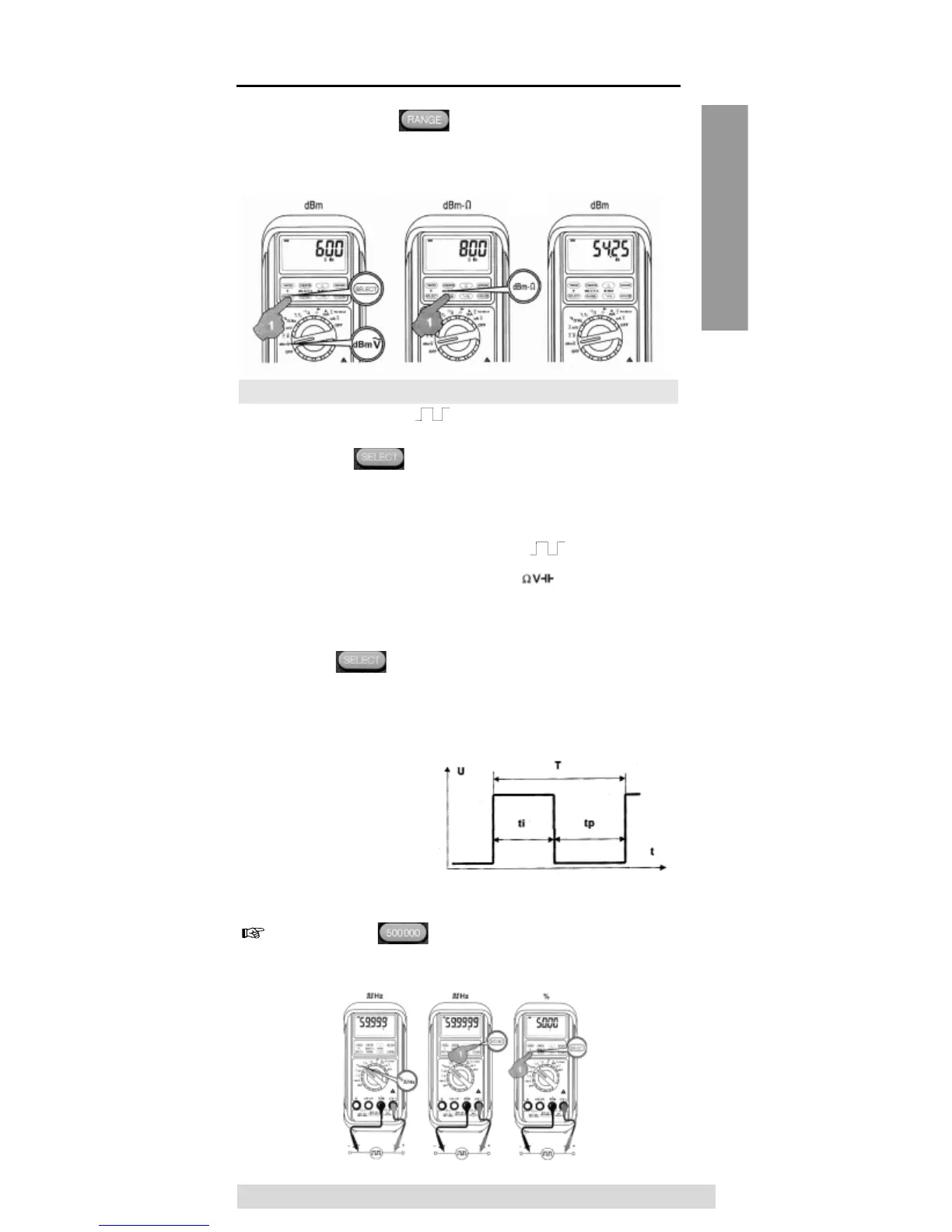

5.3 Frequenzmessung Logikpegel
In der Messfunktion Hz kann die Frequenz eines
Rechtecksignals gemessen werden. Durch Umschalten
mit der Taste wird der Tastgrad (Tastverhältnis)
des Rechtecksignals in Prozent gemessen.
" Wahlschalter Messfunktion auf Hz einstellen
" Messleitung in die Buchsen und COM ein-
stecken und mit dem Messobjekt verbinden.
" Die Frequenz des Rechtecksignals wird angezeigt
" Taste drücken, um den prozentualen Wert
des Tastgrades anzuzeigen.
Impulsdauer: ti
Pausendauer: tp
Periodendauer: T = ti + tp
Frequenz: f = 1/T
Tastgrad: g = ti/T
Mit der Taste kann der Anzeigeumfang im Fre-
quenzmessbereich auf 500.000 Digits erhöht werden.
13
Durchführen von Messungen
DEUTSCH
