urmet domus 1722/21 - Installazione; Collegamento Dellalimentatore; Caratteristiche Tecniche; Legenda Simboli

2
DS1722-084C
ITALIANO
Alimentatore in CAT II 2500 V. L’alimentatore che, una volta installato, è soggetto a tensioni transitorie
superiori a quelle della categoria di sovratensione di progetto, necessita di una protezione supplementare
delle tensioni transitorie esterne all’apparecchiatura.

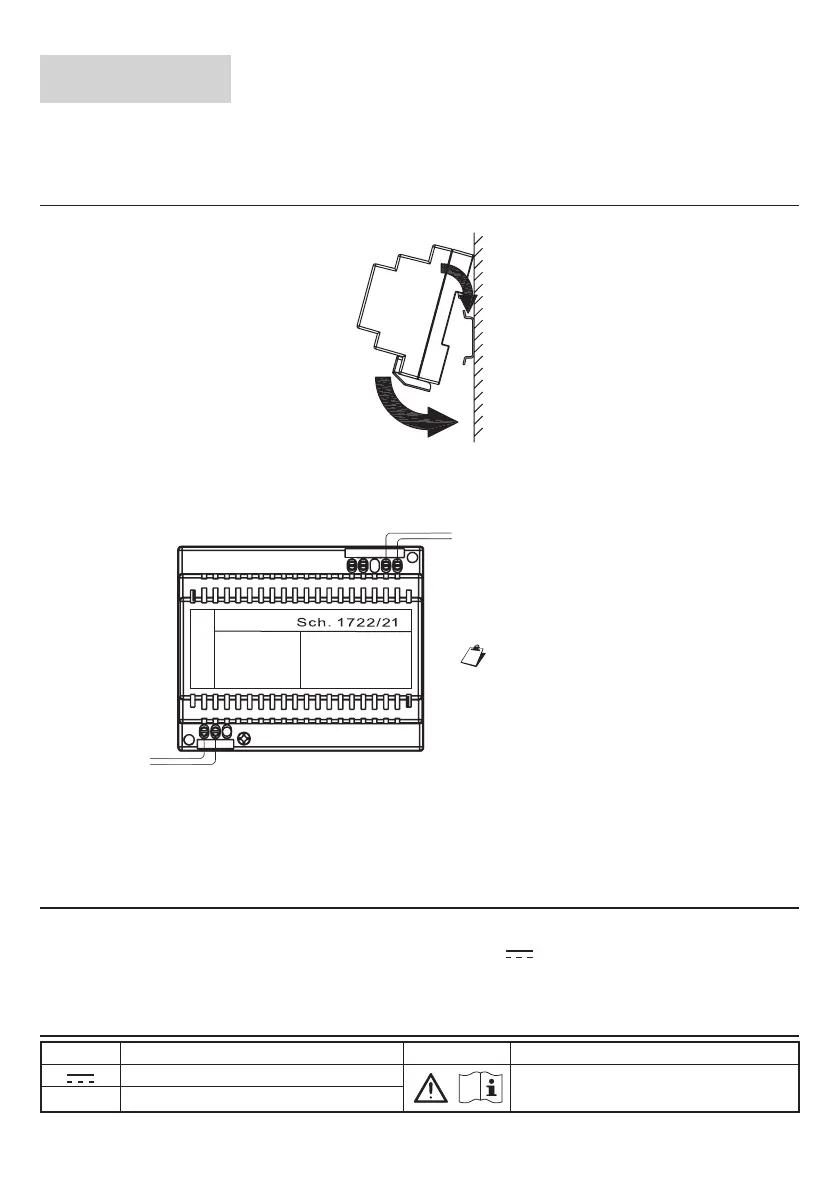

INSTALLAZIONE
Il dispositivo deve essere installato all’interno di un quadro elettrico oppure di un armadietto.
1
2
Installazione su barra DIN (6 moduli da 18 mm)
COLLEGAMENTO DELL’ALIMENTATORE
+V
All’induttanza
elettronica
GNDGND +V
NL
Alimentazione
110/230V~
DESCRIZIONE DEI MORSETTI
N, L Ingresso tensione di alimentazione di rete 110/230V~
GND
}
Uscita tensione di alimentazione
+V
CARATTERISTICHE TECNICHE
Alimentazione: .............................................................................................................. 100-250 V~ 50-60 Hz
Potenza: ...........................................................................................................................................50 W max
Uscita secondario: ..............................................................34,5 V 0,6 A continui (+0,6 A intermittenti)
Potenza dissipata dopo 1 ora di lavoro: .........................................................................max 50 Wh (180 KJ)
Dimensioni (LxHxP): ..................................................................................108 (6 moduli DIN) x 90 x 61 mm
LEGENDA SIMBOLI
Simbolo Spiegazione Simbolo Spiegazione
Tensione di alimentazione continua
Riferirsi al manuale d’installazione del
dispositivo
~
Tensione di alimentazione alternata
I cavi impiegati devono rispondere alla
norma IEC 60332-1-2 se di sezione 0,5
mm² o superiore, oppure alla norma
IEC 60332-2-2 se di sezione inferiore a
0,5 mm².
