Voedingsapparaat in CAT II 2500 V. Zodra de voeding is geïnstalleerd, kunnen er overgangsspanningen
op zitten die hoger zijn dan de beveiliging tegen overspanning van het ontwerp. Er moet dus een extra
beveiliging tegen extern veroorzaakte overgangsspanningen worden voorzien.
INSTALLATIE
Het voedingsapparaat moet in een schakelpaneel of schakelkast geïnstalleerd worden.
1
2

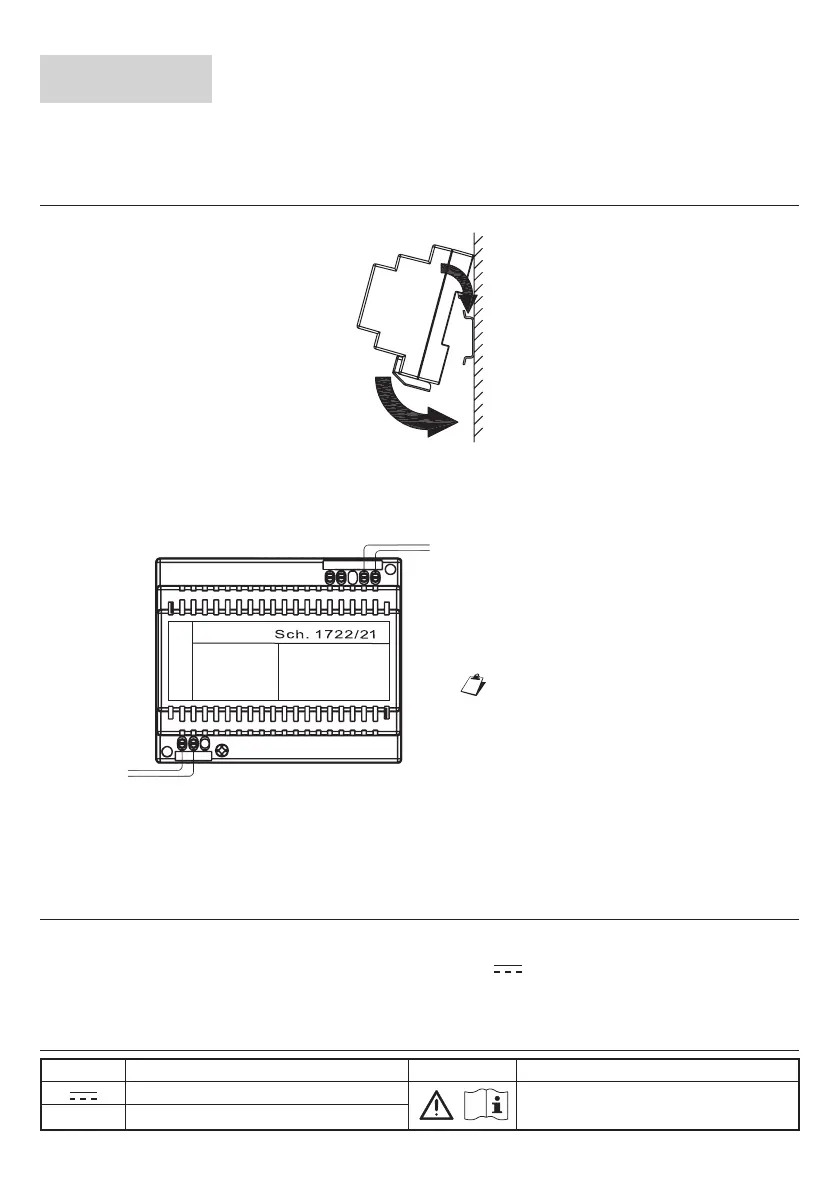

Installatie op een DIN-balk (6 modules van 18 mm)
AANSLUITING VAN HET VOEDINGSAPPARAAT VAN DE SYSTEEMVIDEO
33V
Zelfinductie
GNDGND 33V
NL
Voeding
110/230V~
BESCHRIJVING VAN DE KLEMMEN
N, L Ingang voedingsspanning net 110/230 V~
GND
}
Uitgang voedingsspanning
+V
TECHNISCHE KENMERKEN
Voeding: ........................................................................................................................ 100-250 V~ 50-60 Hz
Vermogen: .......................................................................................................................................Max. 50 W
Secundaire uitgang: ......................................................... 34,5 V 0,6 A continu (+0,6 A intermitterend)
Gedissipeerd vermogen na 1 werkuur: .......................................................................... Max. 50 Wh (180 kJ)
Afmetingen (LxDxH):............................................................................... 108 (6 DIN-modules) x 90 x 61 mm
LEGENDE SYMBOLEN
Symbool Uitleg Symbool Uitleg
Continue voedingsspanning
Raadpleeg de installatiehandleiding
van het apparaat
~
Wisselende voedingsspanning
De kabels moeten voldoen aan de norm NEN-
EN- IEC 60332-1-2 als de doorsnede 0,5 mm
2
of
groter is, of aan de norm NEN_EN-IEC 60332-
2-2 als de doorsneder minder bedraagt dan
0,5 mm
2
.
