urmet domus 1722/21 - Raccordement de Lalimentation; Caractéristiques Techniques

4
DS1722-084C
FRANÇAIS
Alimentation en CAT II 2500 V. L’alimentateur, qui une fois installé peut subir des tensions transitoires
supérieures à celles de la catégorie de surtension de projet, nécessite une protection supplémentaire des
tensions transitoires externes à l’équipement.

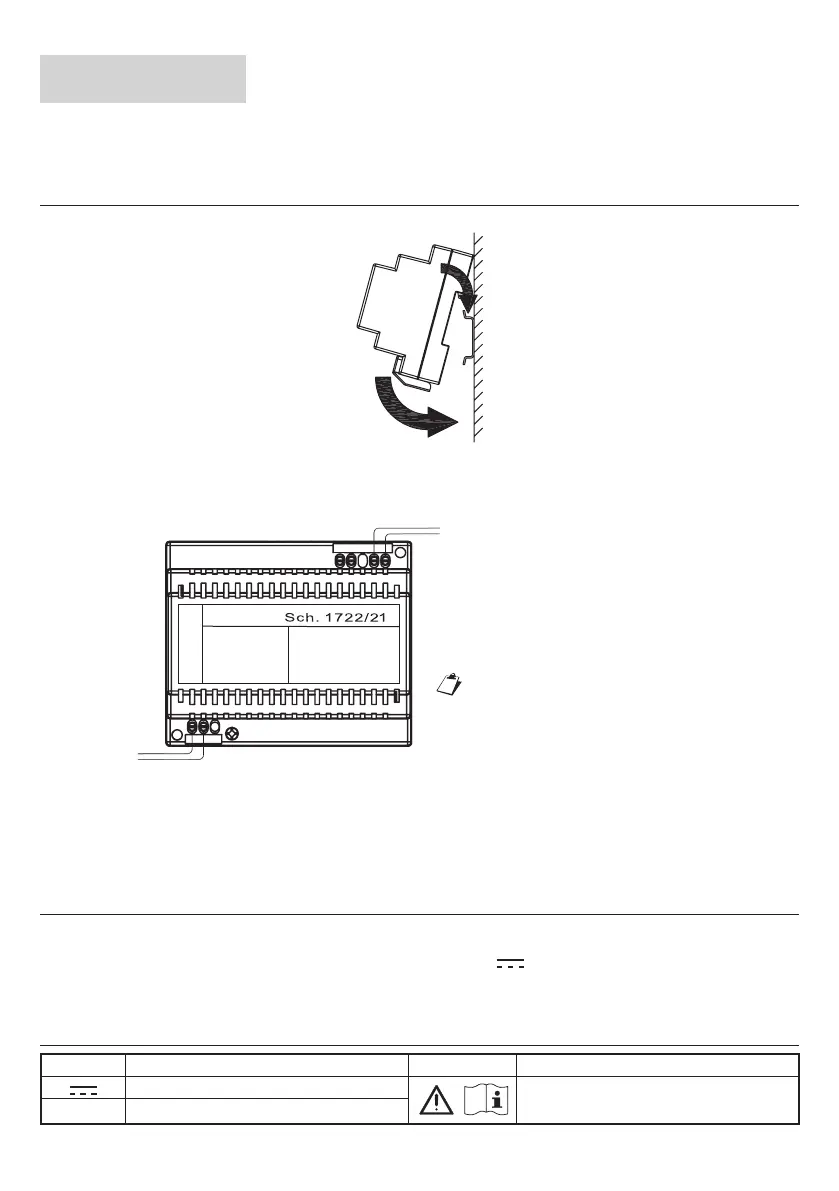

INSTALLATION
Le dispositif doit être installé à l’intérieur d’un tableau ou d’une armoire électrique.
1
2
Installation sur rail DIN (6 modules de 18 mm)
RACCORDEMENT DE L’ALIMENTATION
+V
Vers l’adaptateur
bus 2 fils
GNDGND +V
NL
Alimentation
110/230V~
DESCRIPTION DES BORNES
N, L Entrée tension d’alimentation secteur 110/230V~
GND
}
Sortie de tension d’alimentation
+V
CARACTÉRISTIQUES TECHNIQUES
Alimentation: ...................................................................................................................100/250 V~ 50-60 Hz
Puissance: .......................................................................................................................................50 W max
Sortie secondaire: ............................................................34,5 V 0,6 A continus (+0,6 A intermittents)
Puissance dissipée après une heure de fonctionnement: ............................................... Max 50Wh (180 kJ)
Dimensions (LxPxH): ................................................................................108 (6 modules DIN) x 90 x 61mm
LÉGENDES SYMBOLES
Symbole Explication Symbole Explication
Tension d’alimentation continue
Se reporter au manuel d’installation
du dispositif
~
Tension d’alimentation alternée
Les câbles utilisés doivent satisfaire la norme
IEC 60332-1-2 si la section mesure au moins
0,5 mm
2
, ou la norme IEC 60332-2-2 si la
section mesure moins de 0,5 mm
2
.
