urmet domus 1722/21 - Instalación; Características Técnicas

5
DS1722-084C
ESPAÑOL
Alimentador en CAT II 2500 V. El alimentador que, cuando está instalado, tiene tensiones transitorias
superiores a las de la categoría de sobretensión de diseño, necesita una protección adicional de las
tensiones transitorias externas del aparato.

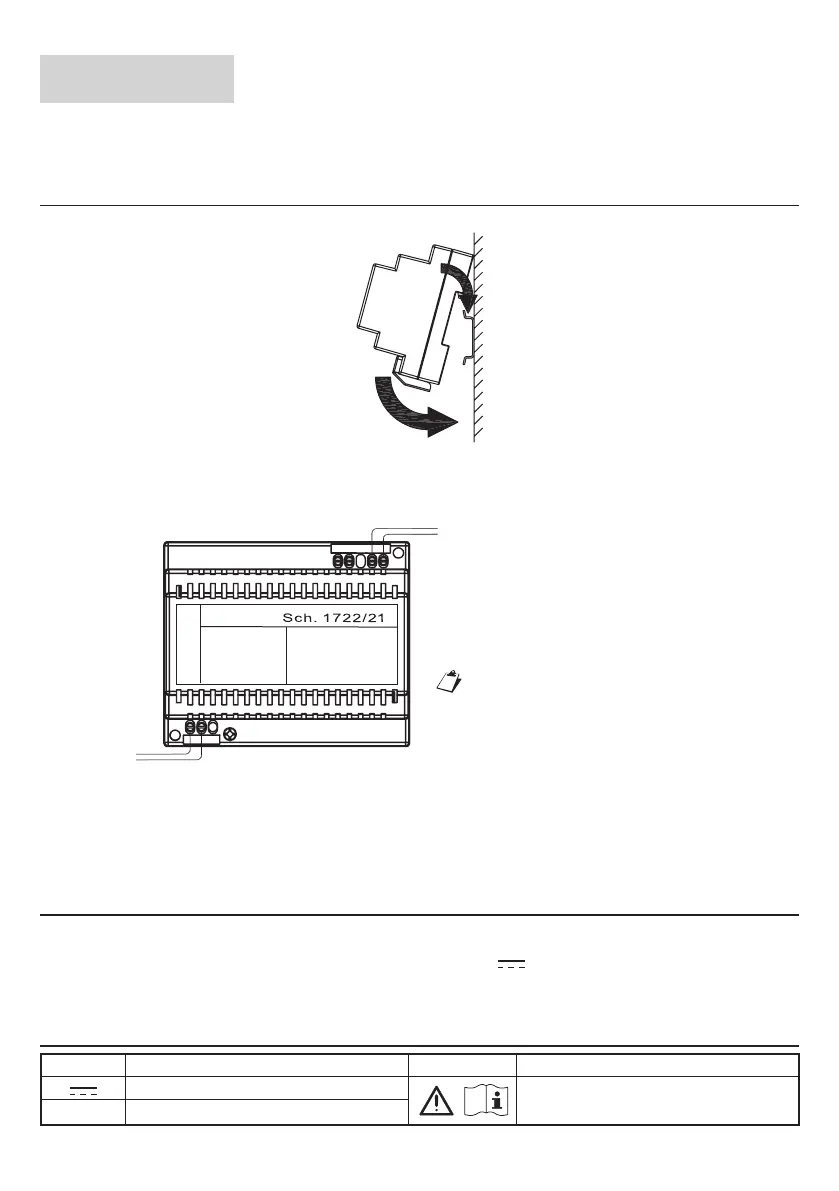

INSTALACIÓN
El dispositivo debe ser instalado dentro de un tablero o de un armario eléctrico.
1
2
Instalación en barra DIN (6 módulos de 18 mm)
CONEXIÓN DEL ALIMENTADOR
+V
A la inductancia
electrónica
GNDGND +V
LN
Alimentador
110/230V~
DESCRIPCIÓN DE LOS BORNES
N, L Entrada tensión de alimentación de red 110/230V~
GND
}
Salida tensión de alimentación
+V
CARACTERÍSTICAS TÉCNICAS
Alimentación: .................................................................................................................100/250 V~ 50-60 Hz
Potencia: .........................................................................................................................................50 W máx
Salida secundaria: ............................................................ 34,5 V 0,6 A continui (+0,6 A intermitentes)
Potencia disipada después de 1 hora de trabajo: ........................................................... Max 50Wh (180 kJ)
Dimensiones (LxPxH): ..............................................................................108 (6 módulos DIN) x 90 x 61mm
LEYENDA DE LOS SÍMBOLOS
Símbolo Explicación Símbolo Explicación
Tensión de alimentación continua
Consulte el manual de instalación del
dispositivo
~
Tensión de alimentación alterno
Los cables utilizados deben responder a la
norma IEC 60332-1-2 si tienen una sección de
0,5 mm
2
o superior, o a la norma IEC 60332-2-
2 si la sección es inferior a 0,5 mm
2
.
