urmet domus 1722/21 - Netzteil Anschliessen; Technische Eigenschaften

6
DS1722-084C
DEUTSCH
Nezgerät in KAT II 2500 V. Das Netzteil, das nach der Installation Stoßspannungen über der projektmäßigen
Überspannungskategorie ausgesetzt ist, erfordert einen zusätzlichen Schutz vor Stoßspannungen außerhalb
des Geräts.

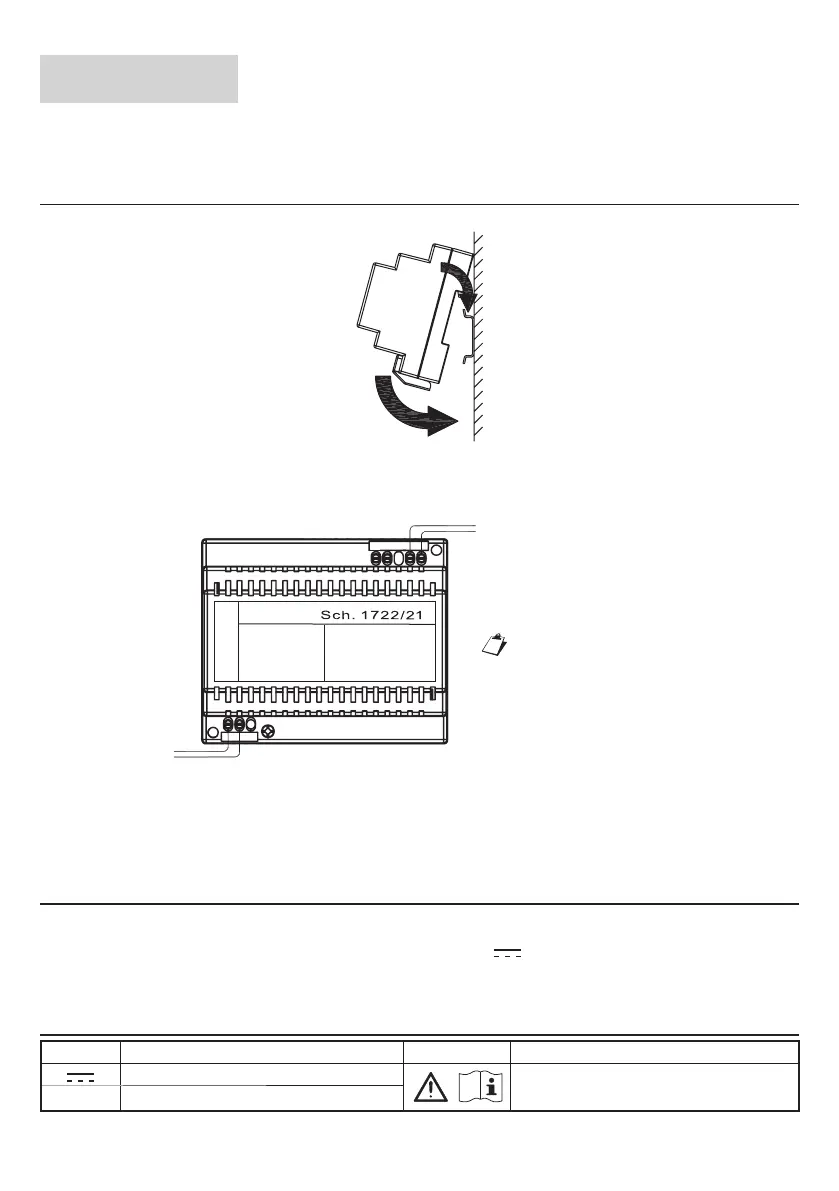

NETZTEIL MONTIEREN
Das Gerät muss in die Schalttafel oder in den Schaltschrank eingebaut werden.
1
2
Montage an DIN-Stange (6 Module zu 18 mm)
NETZTEIL ANSCHLIESSEN
+V
Zur elektronischen
Induktanz
GNDGND +V
LN
Stromversorgung
110/230V~
KLEMMENBESETZUNG
N, L Eingang eingespeiste Netzspannung 110/230V~
GND
}
Ausgang Versorgungsspannung
+V
TECHNISCHE EIGENSCHAFTEN
Stromversorgung: ..........................................................................................................100/250 V~ 50-60 Hz
Leistung: .........................................................................................................................................max. 50 W
Sekundärausgang: .......................................................... 34,5 V 0,6 A durchgehend (+0,6 A blinkend)
Leistung, die nach 1 Stunde Betrieb verteilt wird: ......................................................... Max 50 Wh (180 kJ)
Abmessungen (LxPxH): .............................................................................108 (6 Module DIN) x 90 x 61 mm
ZEICHENERKLÄRUNG SYMBOLE
Symbol Erklärung Symbol Erklärung
Gleichstrom-Spannungsversorgung
Siehe Installationsanleitung des
Geräts
~
Wechselstromversorgung
Die verwendeten Kabel müssen
bei einem Querschnitt von 0,5 mm
2
oder mehr der Norm IEC 60332-1-2
entsprechen bzw. der Norm IEC 60332-
2-2 bei einem Querschnitt von unter
0,5 mm
2
.
