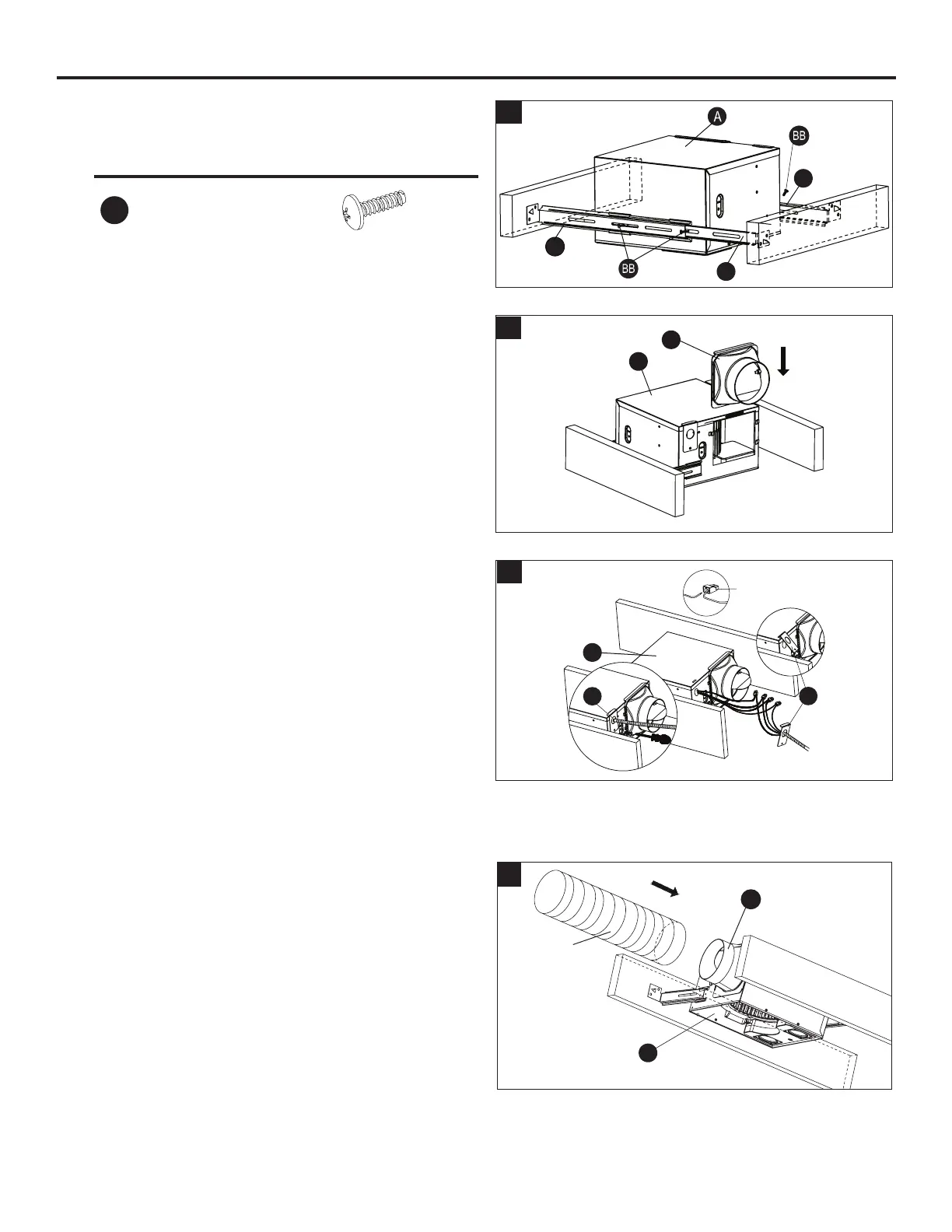

INSTRUCCIONES DE INSTALACIÓN (Continuación)
9. Fije los soportes de suspensión (E, F, G) a la carcasa
del ventilador (A) utilizando tornillos para metales (CC).
Aditamentos utilizados
CC
Tornillo pequeño
para metales
x 3
9
D
C
E
10. Deslice el conector del conducto (H) en las pestañas
de la carcasa del ventilador (A) hasta que el conector
del conducto (H) encaje rmemente en su lugar sobre
la abertura de la carcasa del ventilador (A).
NOTA: retire la cinta protectora de la aleta del conector
del conducto (H).
10
A
H
11. Retire la cubierta de la caja eléctrica de la carcasa del
ventilador (A). Tire de los cables de la casa a través de la
tapa de la caja de cableado (11.1). Usando los
conectores rápidos, conecte el cableado de la casa
desde el interruptor de pared a la carcasa del ventilador
(A). 14 AWG es el conductor más pequeño que debe
usarse para el cableado del circuito derivado. Consulte el
diagrama de cableado en la página 17 para asegurarse
de que se están realizando las conexiones de cables
correctas. Empuje con cuidado las conexiones de cables
en la carcasa de cableado y vuelva a colocar la tapa de
la caja de cableado (11.1).
PRECAUCIÓN: si sus cables eléctricos no coinciden con
los colores mencionados, consulte a un electricista con
licencia para determinar qué representa cada cable de la
casa antes de conectar el ventilador.
11
Conector
rápido
A
12. Conecte un conducto circular de 10 cm al conector de
conducto (H) en la carcasa del ventilador (A),
asegurándolo con cinta adhesiva o una abrazadera.
Ventile el conducto hacia el exterior.
A
12
Conductor
de 10 cm
11.1
11.1
H
