PREPARACIÓN (Continuación)
Antes de la instalación, proporcione acceso para la inspección y el mantenimiento en un lugar que no interera con el trabajo de instalación.
La instalacion puede variar dependiendo de cómo se instaló el ventilador anterior. Los suministros necesarios para la instalación de su ventilador
de baño no están todos incluidos; sin embargo, la mayoría están disponibles en su tienda de artículos del hogar o ferretería local.
DIMENSIONES
Aperturo
de techo (La)
Aperturo
de techo (An)
Aperturo
de techo (Al)
Dimensiones de la
carcasa (La)
Dimensiones de la
carcasa (An)
Dimensiones de la
carcasa (Al)
19,7 cm 19,1 cm 15,2 cm 19,1 cm 18,4 cm 14,6 cm
CABLEADO
Todo el cableado debe estar conectada para una funcionalidad completa.
Negro
Blanco
Puesta a
tierra (desnudo)
INTERRUPTOR DE
ENCENDIDO/APAGADO
se vende por separado)
Interruptor
e luz
Interruptor
de alimentación
Azul
Caja del
interruptor
Entrada de línea
de 120 V CA
Empalme plástico
(no se incluye)
Placa de
cableado
Conector rápido
(se incluye)
Caja de unión
Caja del interruptor
Negro
Blanco
Blanco
Azul
Verde
Interruptor
de luz
Interruptor
ventilador
En
En
Apagado
Apagado
ADVERTENCIA: El cableado debe cumplir todos
los códigos eléctricos aplicables. Desconecte la
energía antes de retirar o instalar los conectores.
ADVERTENCIA: COBRE A COBRE SOLAMENTE.
No utilice cables de aluminio.
PRECAUCIÓN: El accesorio (conector rápido)
debe cumplir con las instrucciones de
instalación a continuación.
Conector rápido
Cables
de la casa
Cables del
producto
NOTA: El conector es reutilizable en cables sólidos
del mismo o más pequeño calibre. No reutilice el
conector en cables trenzados.
Pele los cables de 3/8 pulg. a 1/2 pulg.
Sujete con rmeza el cable y empuje el extremo pelado del
cable en el puerto abierto del conector. Use solo un conductor
por puerto.
Verique que el extremo pelado de los cables esté
completamente inserto en la parte posterior del conector.
PRECAUCIÓN: Temperatura máxima del
cableado: 105˚C (221˚F). Máximo 600 V para
cableado de edicios y 1,000 V máximo para
letreros y lámparas. El rango de cable aceptable
es 12-18 AWG, cobre sólido.
El conducto de este ventilador al exterior del edicio
tiene un fuerte efecto en el ujo del aire, ruido y uso de
energía del ventilador. Use la orientación del conducto
más corta y recta posible para un mejor desempeño, y
evite instalar el ventilador con conductos más pequeños
que los recomendados. La instalación alrededor de los
conductos pede reducir la pérdida de energía e inhibir
el crecimiento de moho. Es posible que los ventiladores
instalados con conductos existentes no logren su ujo
de aire nominal.

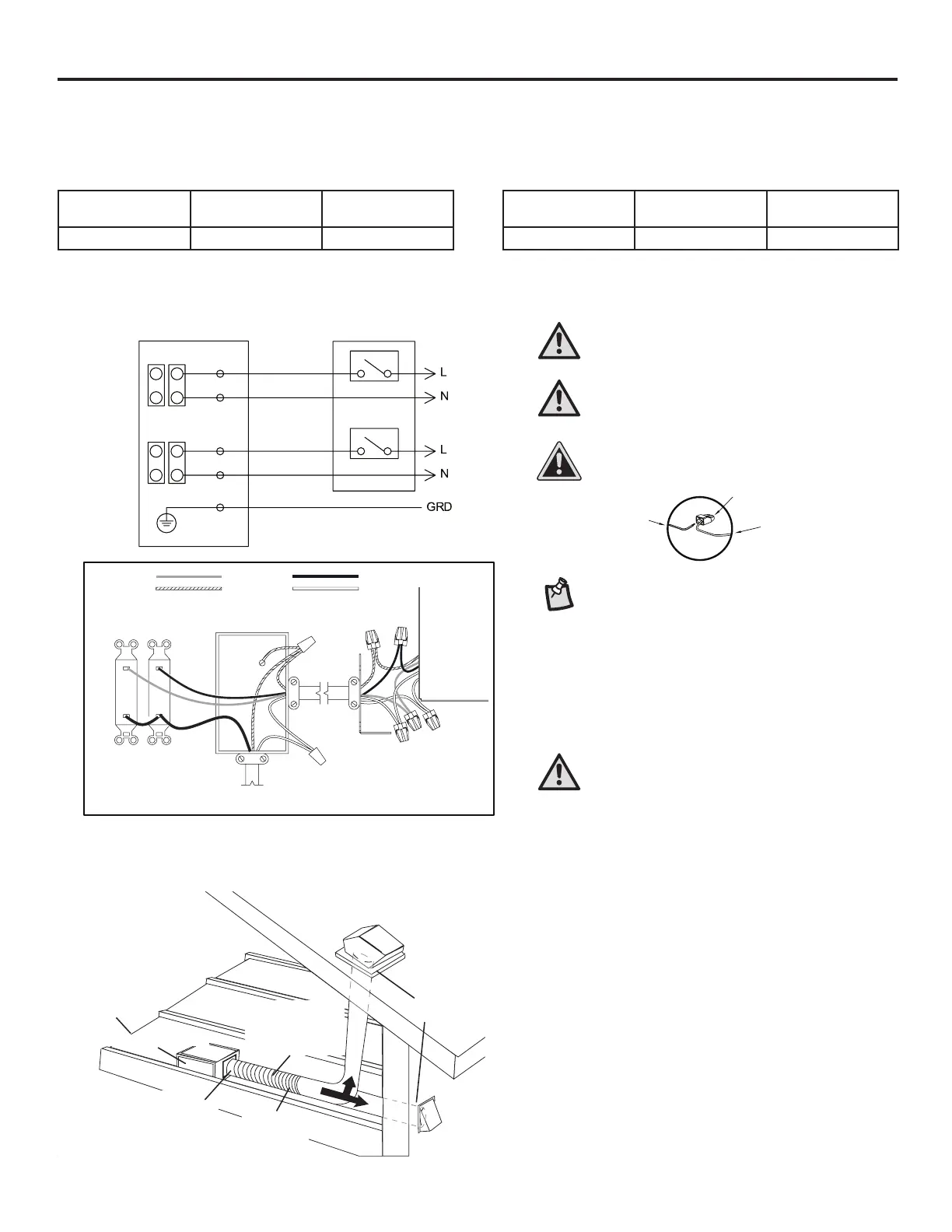

INSTALACIÓN TÍPICA
Carcasa del ventilador
Aísle adecuadamente
alrededor del ventilador
para minimizar la
pérdida y ganancia
de calor del edicio
Selle cualquier
espacio alrededor
de la carcasa
del ventilador
Tendido recto
de 2 a 3 pies
antes del codo
Las piezas cortas
de conducto exible
ayudan a alinear y
absorber el sonido
Tapa de techo
(con amortiguador
incorporado)
Calafatear la
terminación
al conducto
Tapa de
pared (con
amortiguador
incorporado)
