V2 AYROS series - Conexiones Electricas

ESPAÑOL
- 90 -

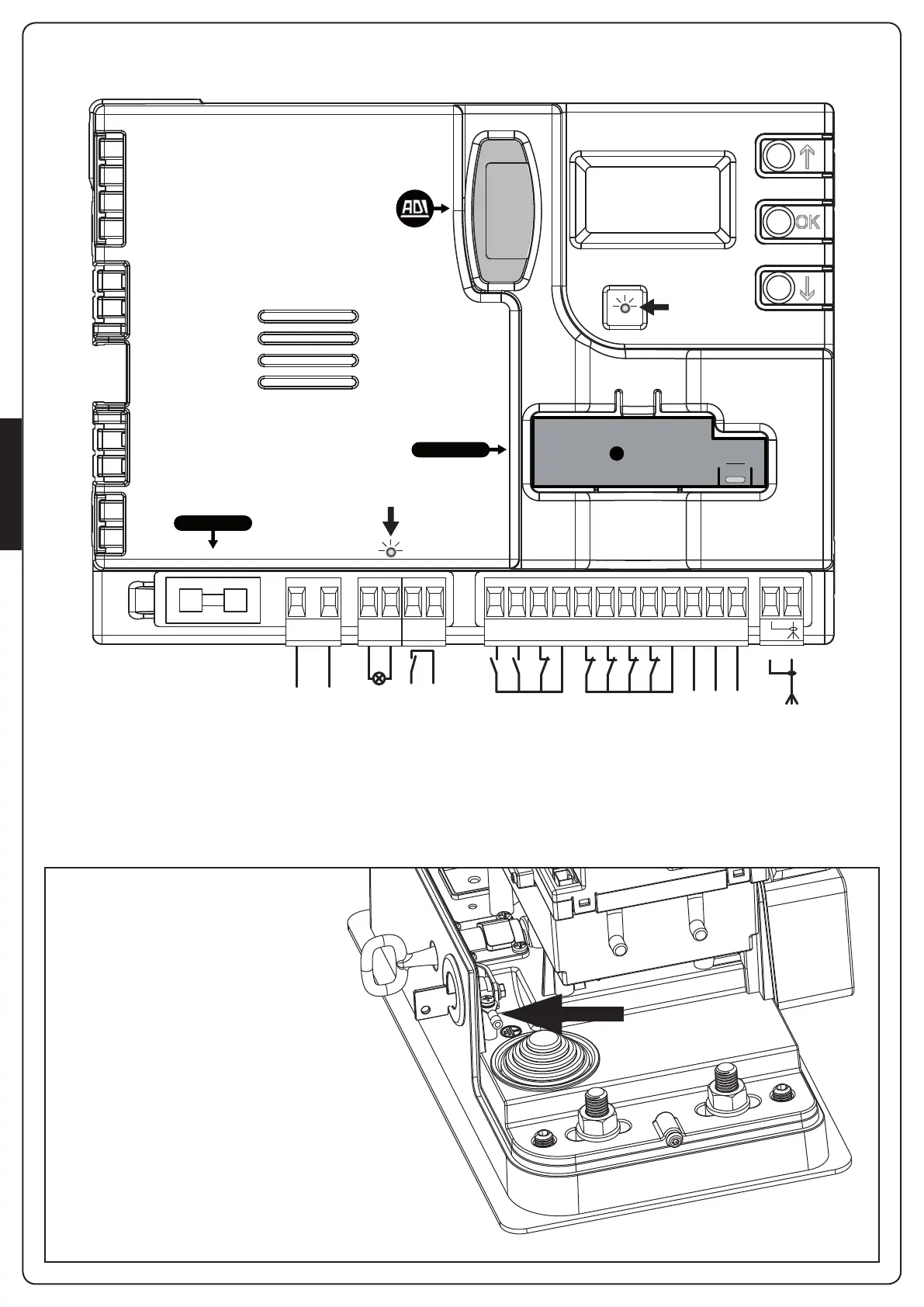

4.9 - CONEXIONES ELÉCTRICAS
B3 B4B1 B2
50-60 Hz
230Vac
M1 M2 M3 M4 M5 M6 M7 M8 M9 M10 M11 M12
RECEIVER
FUSE
MAINS
OVERLOAD
L (LINE)
N (NEUTRAL)
LAMP
230V-MAX.40W
COURTESY LIGHT
CONTACT
START
START P.
STOP
COM
PHOTO 1 PHOTO 2
EDGE 1 EDGE 2
COM
24V~ 10W
24V~
(Photo / Edge Test)
GND
ANT
A1 A2
m Conectar a tierra el motor por
medio de los bornes señalados con el
sìmbolo
W
.
Utilizar el terminal suministrado.
