DEUTSCH
- 34 -

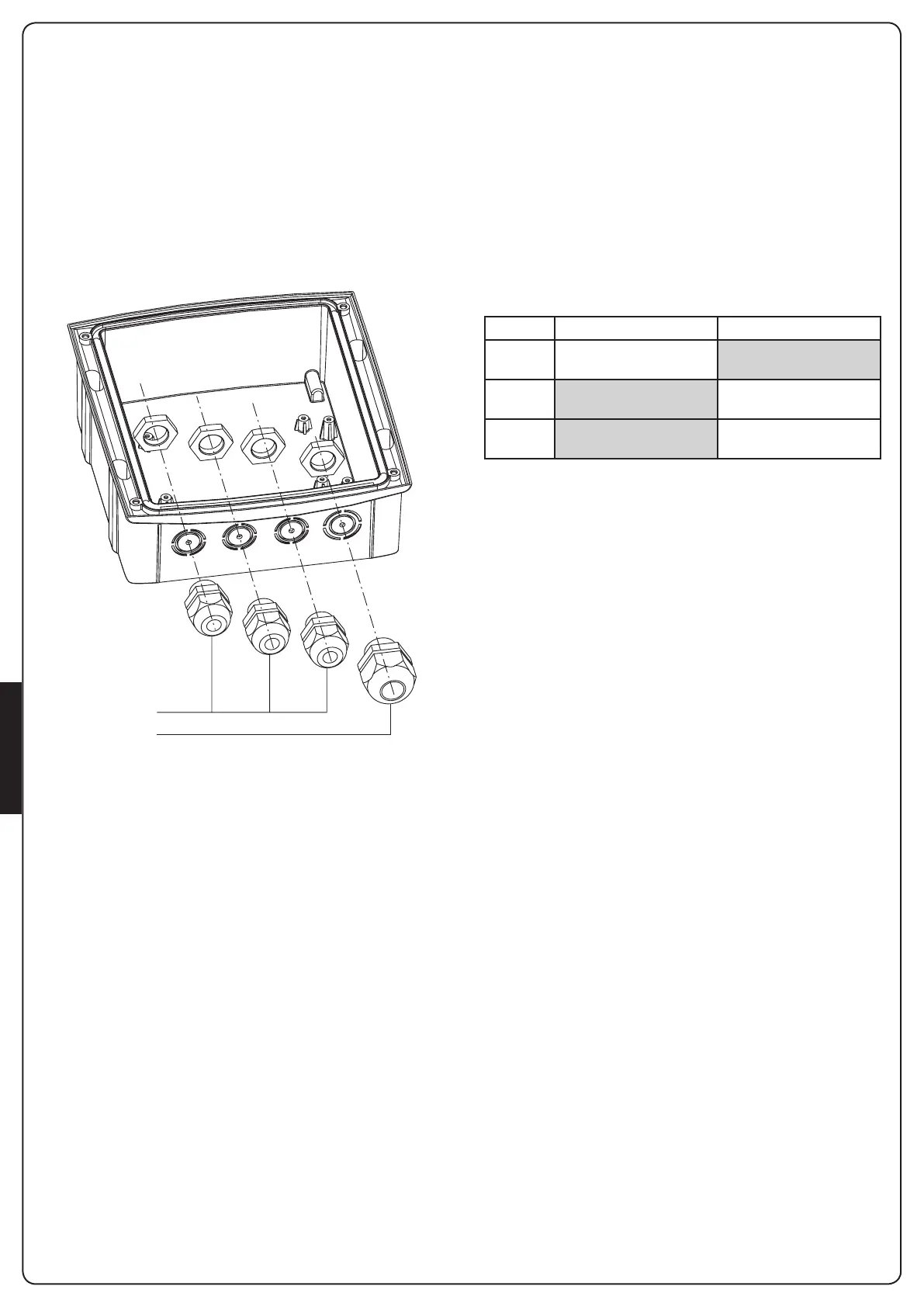

MONTAGE DER KABELDURCHGÄNGE
Die Box ist zur Montage von 4 Kabeldurchgängen an den
speziellen Punkten zum Herausbrechen vorgesehen. Der Typ des
Kabeldurchgangs ist in der Abbildung dargestellt.
m ACHTUNG:
• Vor dem Lichen der Box die elektronische Platine abmontieren
• Die Box mit einer für die Abmessungen des Kabeldurchgangs
angemessenen Fräse lochen
• Kabeldurchgänge mit den vorgesehenen Muttern befestigen
PG9 - PG11
PG9 - PG11 - PG16
EINSTELLUNG DER ARBEITSZEITEN
Die Arbeitszeiten sind mittels 2 auf der Zentrale vorhandenen
Trimmer einstellbar:
WORK: Arbeitszeit des Motors (5 ÷ 120 Sekunden)
PAUSE: Pausenzeit, welche der automatischen Wiederschließung
vorangeht (0 ÷ 300 Sekunden).
ANZEIGER (LED) AUF DER ZENTRALE
Die hervorgehobenen Kästchen geben den Zustand der Led an,
wenn der Schieber sich im Ruhezustand befindet.
LED AUSGESCHALTETE LED ANGESCHALTETE LED
START Eingang START
geschlossen
Eingang START offen
STOP Eingang STOP
geschlossen
Eingang STOP offen
PHOTO Eingang PHOTO
geschlossen
Eingang PHOTO offen
