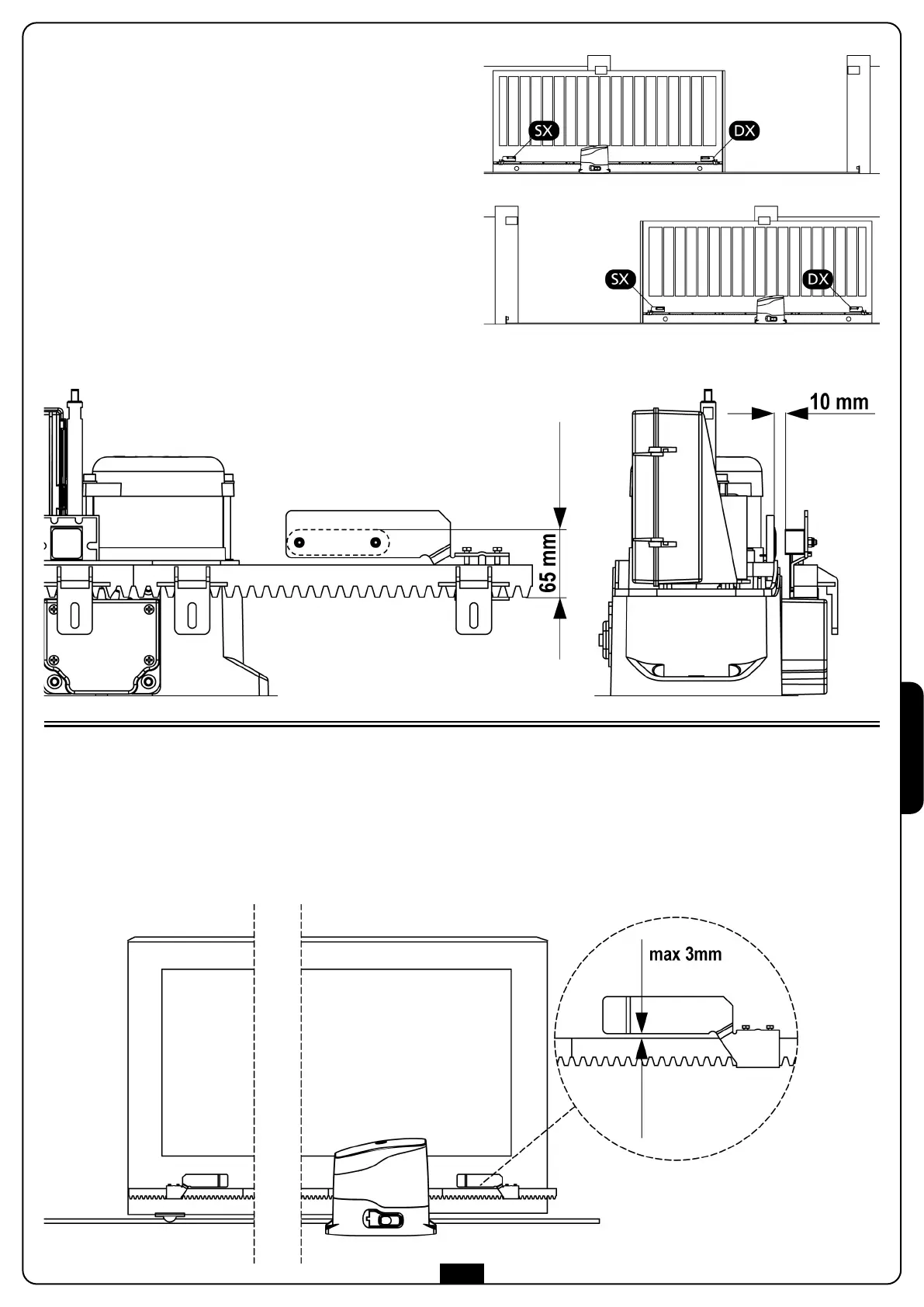

INSTALLATION DER MECHANISCHEN ENDANSCHLÄGE
Bild vorgesehen und befestigen Sie sie mit den beigefügten Schrauben.
ACHTUNG: Bitte prüfen dass die Endschalterlager richtig betätigen das Endschaltermotorfeder.
In der fall die Sind nicht wie des untengenante Bild, bitte einbauen die Endschalterlager an die Zahnstange mit kleine
Stärker hinzufügen.
INSTALLATION DER
MAGNETISCHEN ENDANSCHLÄGE
Installieren Sie den mitgelieferten Befestigungsbügel für die
Magnete so an der Zahnstange, dass in den Positionen der
m
aximalen Öffnung und des vollständigen Verschlusses der
Magnet in Übereinstimmung mit dem Magnetsensor hinter der
Kappe (so dicht wie möglich) positioniert wird.
Die mitgelieferten Magneten unterscheiden sich durch ihre
v
erschiedene Farbe:
BLAUER MAGNET = ENDANSCHLAG RECHTS (DX)
ROTER MAGNET = ENDANSCHLAG LINKS (SX)
Der Endanschlagstyp (RECHTS/LINKS) hängt, unabhängig von der
Öffnungsrichtung, von der Position des Endanschlags im
Vergleich zum Motor ab.
