DEUTSCH
126
ACHTUNG! FÜR DIE INSTALLATION DÜRFEN AUSSCHLIESSLICH KABEL MIT DER MARKIERUNG T100°C VERWENDET WERDEN

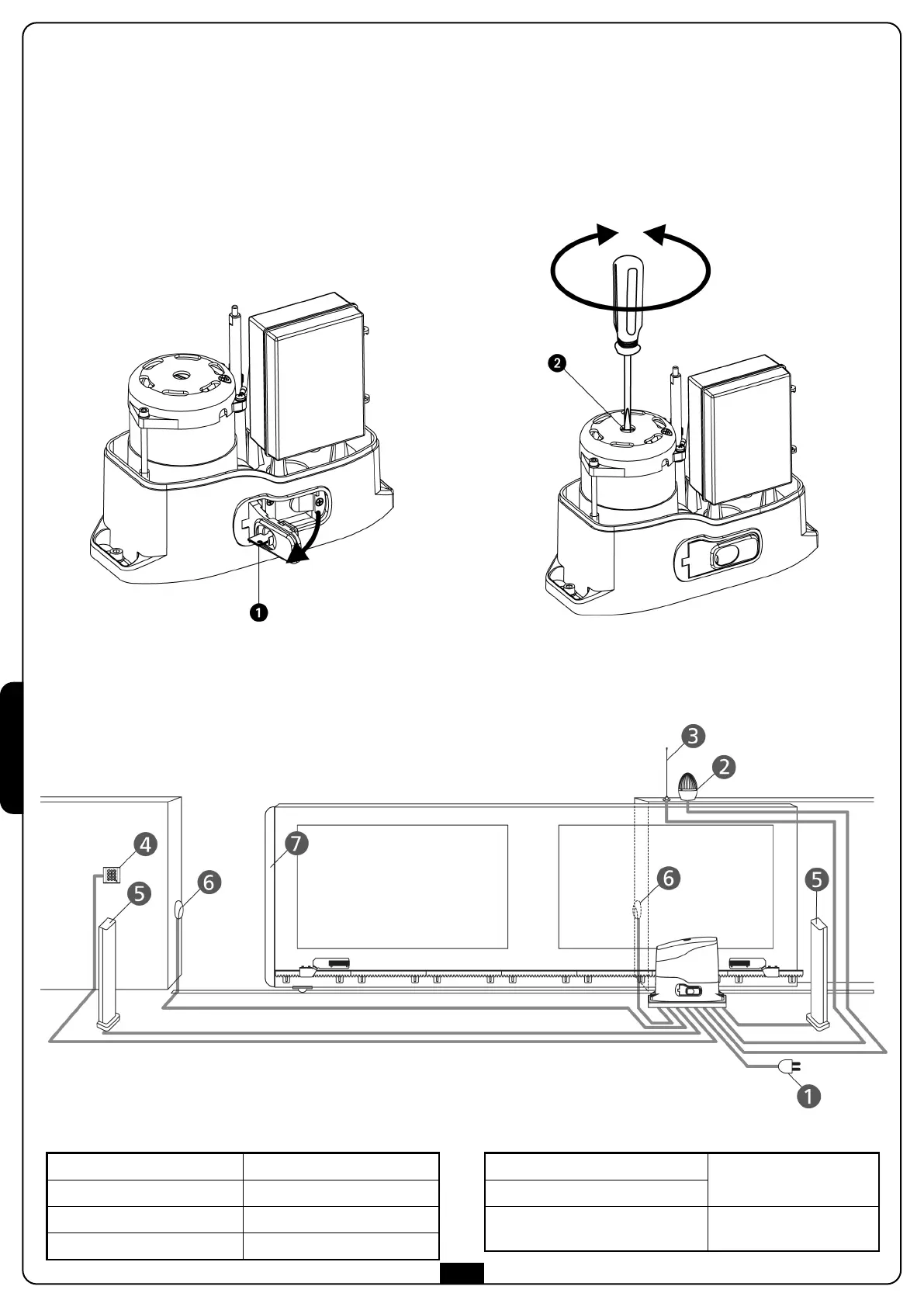

INSTALLATIONSPLAN
Stromversorgung
Kabel 3 x 1,5 mm
2
Blinkvorrichtung
Kabel 2 x 1,5 mm
2
Antenne
Kabel RG-58
Schlüssel- oder Digitalwähler
Kabel 2 x 1 mm
2
Innenfotozellen
cavo 4 x 0,5 mm
2
(RX)
cavo 2 x 0,5 mm
2
(TX)
Außenfotozellen
Sicherheitskontaktleisten
(EN 12978)
-
MOTORFREIGABE
Im Fall der Unterbrechung der Stromversorgung kann das Tor
über den Motor freigegeben werden. Führen Sie den
mitgelieferten Schlüssel in das Schloss (1) an der Frontseite des
Motors ein, drehen Sie diesen um 90° und öffnen Sie die
Kunststoffabdeckung.
Um die Betriebsbereitschaft der Automatik wieder herzustellen,
ist es ausreichend, die Abdeckung wieder zu schließen, den
Schlüssel in die Anfangsposition zurück zu drehen und die
Kunststoffkappe wieder über das Schloss zu schieben.
A
CHTUNG: Sollte das Tor gegen den Stopper des
Endanschlags gestoßen werden (z.B. aufgrund der
mangelhaften Regulierung des Endanschlags), muss der
Motor vor der Freigabe durch die oben beschriebene
Prozedur mittels Einwirkung auf den Schraubenschlitz an
der Rotorwelle 2 gelockert werden.
