ITALIANO
- 8 -
COLLEGAMENTI ELETTRICI
m ATTENZIONE
• Un collegamento errato può provocare guasti o si tuazioni di
pericolo; quindi, rispettare scrupolosamente i collegamenti
indicati.
• Eseguire le operazioni di collegamento con l’alimentazione
elettrica scollegata.

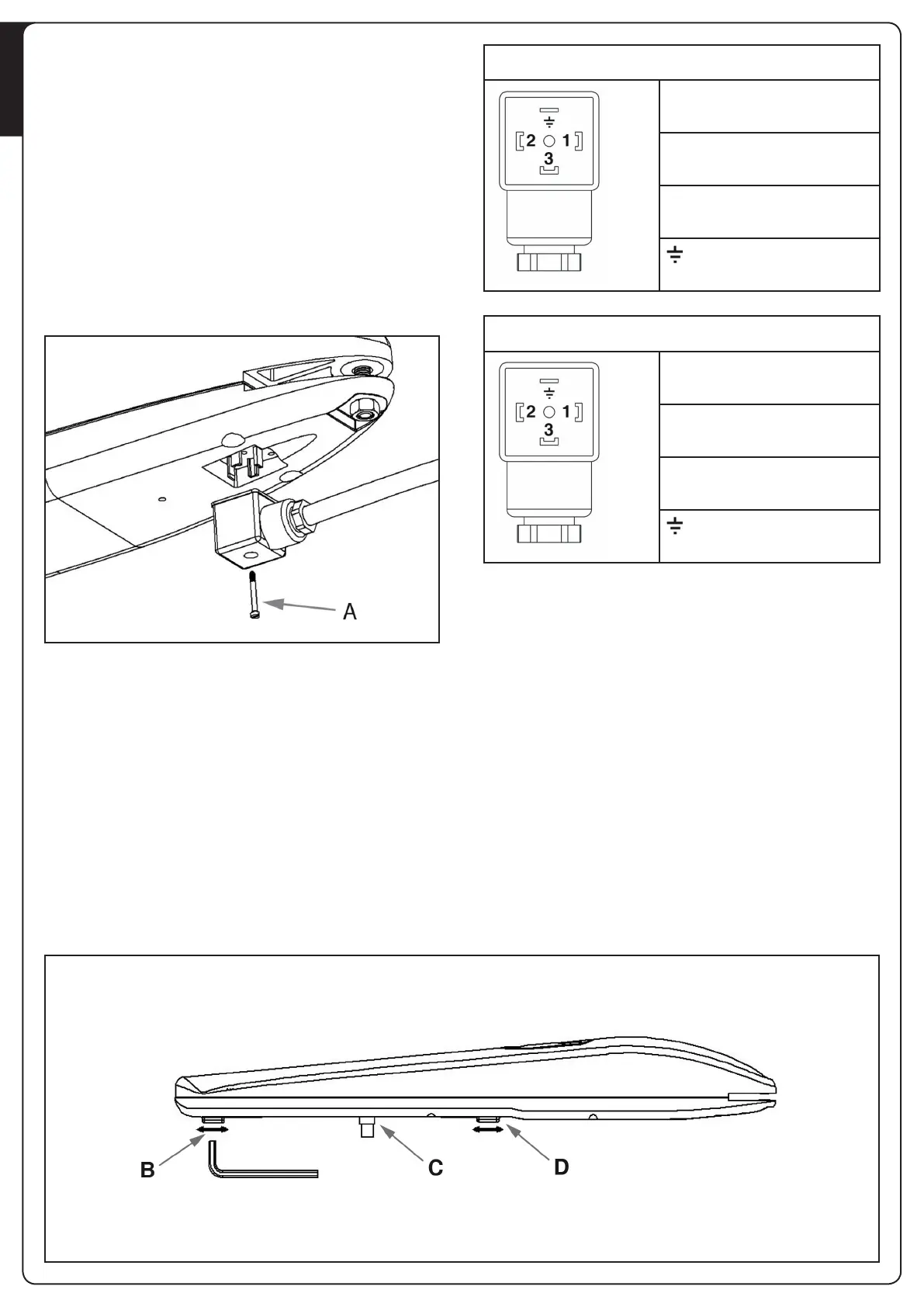

L’attuatore viene fornito con il connettore assemblato.
Smontare il connettore svitando la vite “A”, collegare quindi i fili
secondo lo schema riportato di seguito.
REGOLAZIONE DEL FINECORSA
Il finecorsa ha il compito di fermare il cancello in un punto
desiderato, evitando urti dell’anta sui fermi d’arresto.
• Portare il motoriduttore sul funzionamento manuale (FIG. 6).
• Allentare la vite del finecorsa meccanico (B).
• Portare l’anta nella posizione desiderata in completa apertura.
• Posizionare il finecorsa adiacente al perno di scorrimento (C),
facendolo agire da blocco.
• Riavvitare energicamente la vite.
• Ripristinare il funzionamento automatico del motoriduttore
(FIG. 7).
m ATTENZIONE: i motoriduttori sono forniti di serie con
i finecorsa in apertura. In caso di mancanza di battute in
chiusura è possibile aquistare il fermo meccanico opzionale.
STARK3-24V
1 - MOTORE (+)
2 - MOTORE (-)
3 - NON UTILIZZATO
- TERRA
STARK3-230V
1 - FASE 1
2 - FASE 2
3 - NON UTILIZZATO
- TERRA
FIG.8
FIG.9
Per eseguire le verifiche dei collegamenti, del senso di
rotazione del motore, dello sfasamento del movimento
delle ante e della regolazione del finecorsa, fare riferimento
al manuale istruzioni della Centrale di comando.
