V2 STARK3 - Schémas Dinstallation

FRANÇAIS
- 22 -

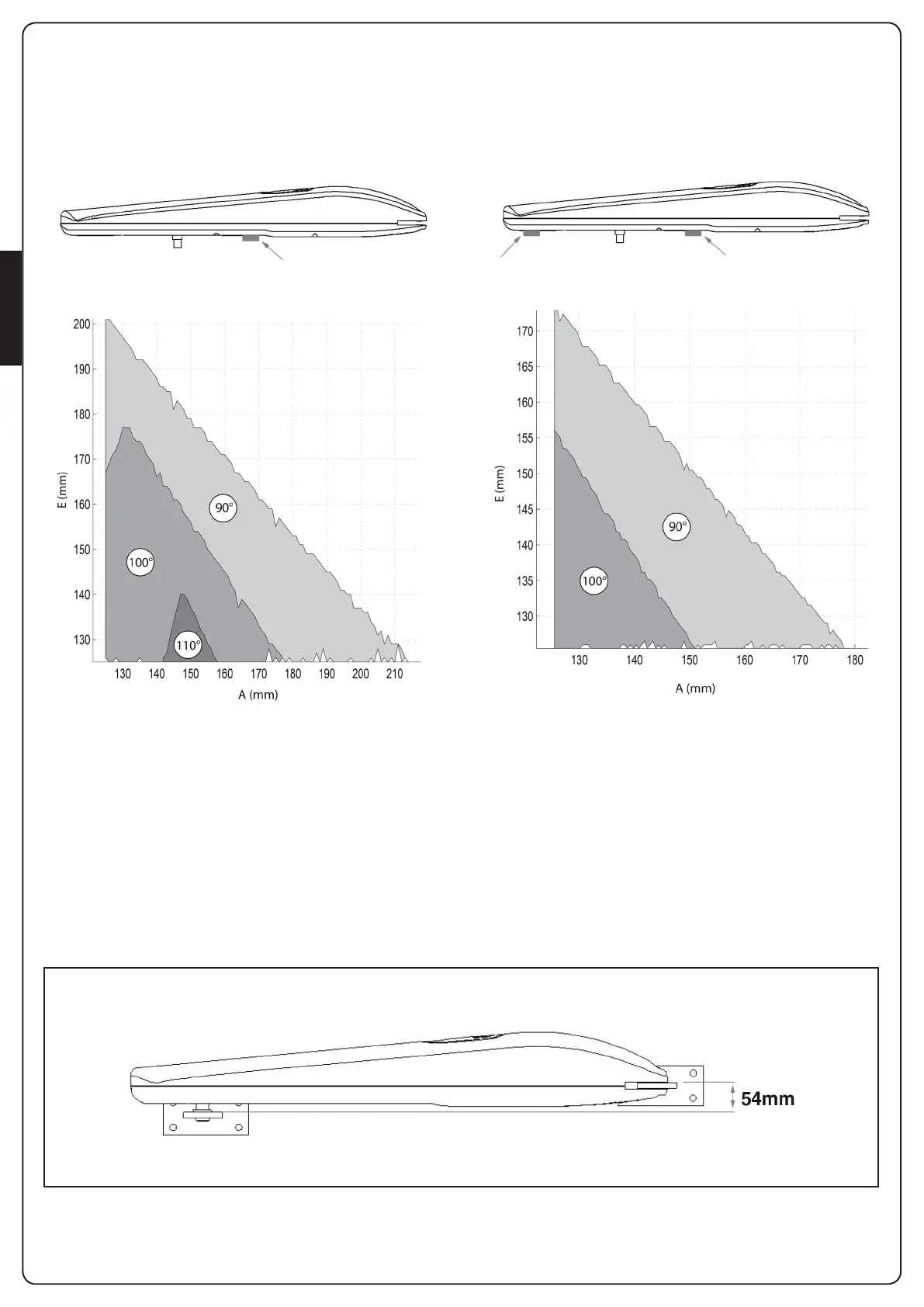

SCHÉMAS D’INSTALLATION
FIN DE COURSE MÉCANIQUE EN OUVERTURE
HAUTEUR DES PATTES DE FIXATION
Fixer les pataes des fixation avec 54mm de distance entre les
plans d’appui de façon à ancrer le motoréducteur en position
parfaitement horizontale.
DEUX FIND DE COURSE MÉCANIQUES
(EN OUVERTURE ET EN FERMETURE)
FIG.3
