FRANÇAIS
- 21 -
SCHÉMA POUR L’INSTALLATION
D’ETRIERS

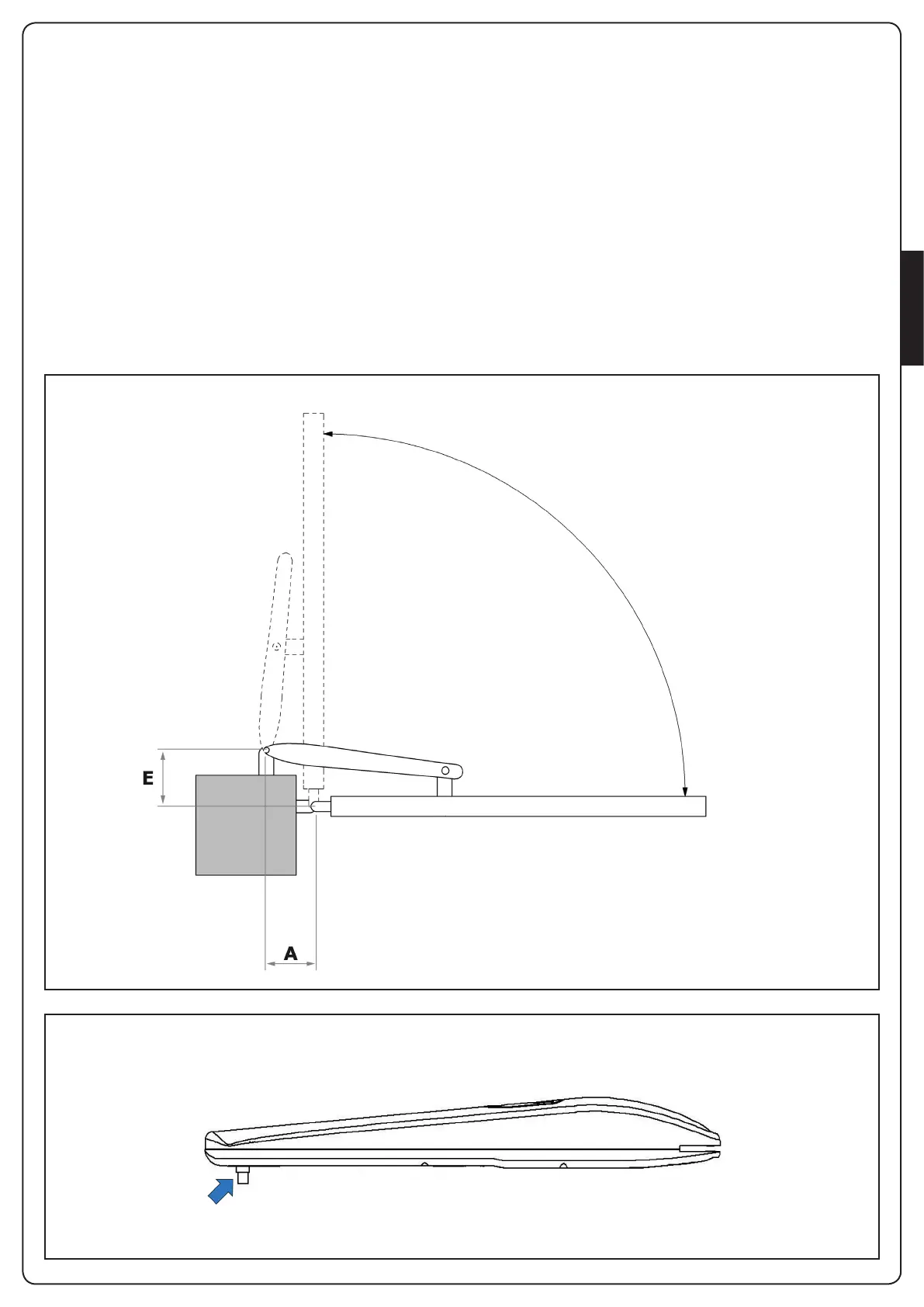

PROCÉDURE POUR UTILISER LE SCHÉMA
1. Mesurer la valeur E, donc tracer une ligne horizontale dans le
graphique en correspondance de la valeur relevée.
2. Choisir un point dans la ligne à peine tracée, étant donné
l’angle d’ouverture désiré, proportionné à la colonne. Tracer
une ligne verticale, en commençant du point déterminé et tirer
la valeur de A.
3. Pour continuer avec l’installation vérifier que la valeur de A
permette la fixation de la patte de fixation côté, autrement
choisir un autre point sur le graphique.
4. Finalement, pour fixer la patte de fixation sur la porte, porter
le piston à la limite de la course (FIG. 2), en évitant cependant
que le pivot d’écoulement touche la coque en aluminium.
ATTENTION: Dans le cas les quotas d’installation des pattes
de fixation ne soient pas respectées, l’automation pourrait
présenter mal fonctionnements comme:
• Tendances cycliques et accélérations dans certains points
de la course
• Rumeur accentué du moteur
• Degré de ouverture limité ou nul
ANGLE
D’OUVERTURE
FIG.1
FIG.2
