ITALIANO
- 5 -

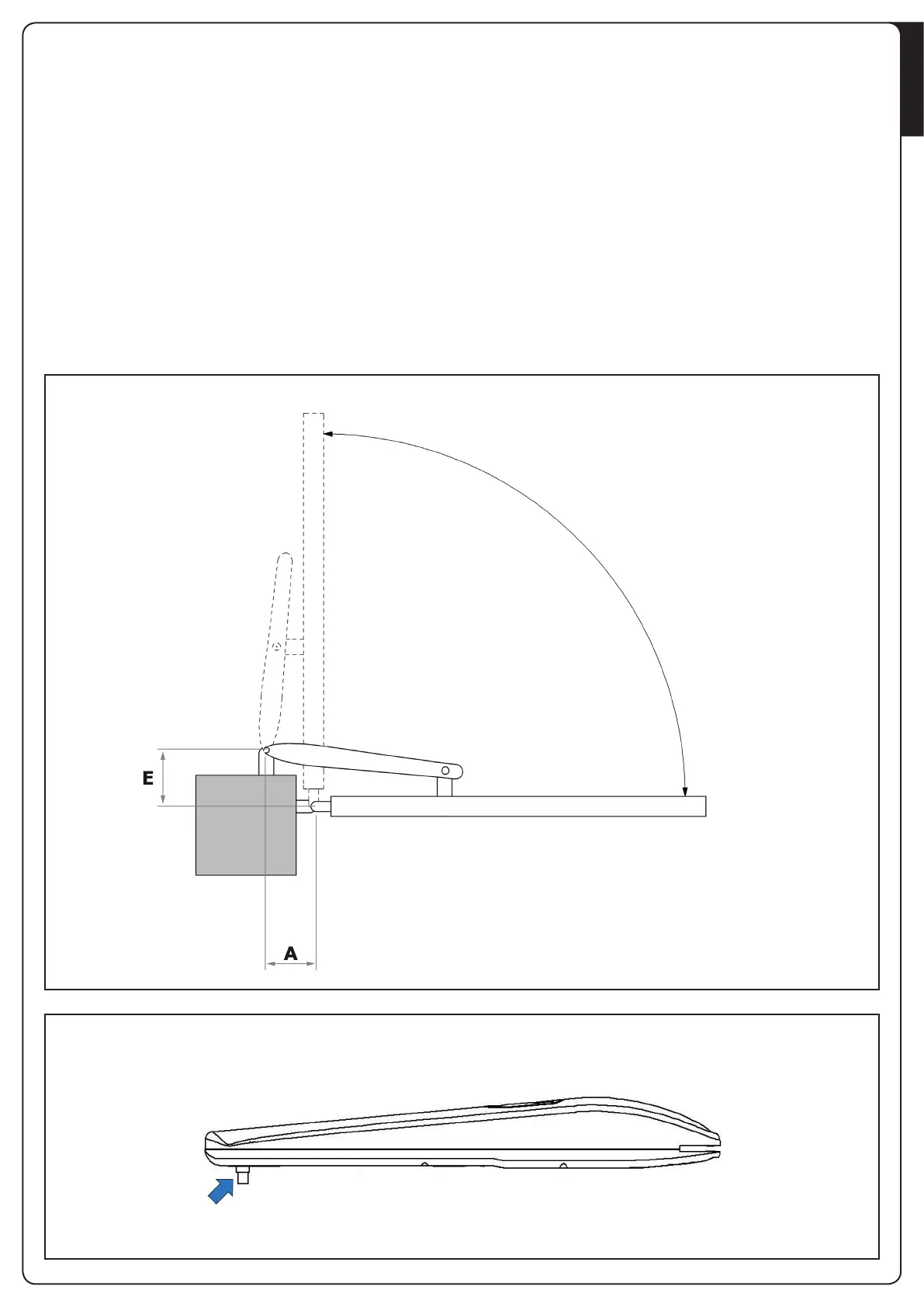

GRAFICO DI INSTALLAZIONE STAFFE
PROCEDIMENTO PER USARE IL GRAFICO
1. Misurare il valore “E”, quindi tracciare una retta orizzontale
nel grafico in corrispondenza del valore rilevato.
2. Scegliere un punto nella retta appena tracciata, considerando
l’angolo di apertura desiderato adeguato alla colonna.
Tracciare una retta verticale partendo dal punto individuato e
ricavare il valore di A.
3. Per proseguire l’installazione verificare che il valore di A
permetta il fissaggio della staffa posteriore altrimenti scegliere
un altro punto sul grafico.
4. Infine per fissare la staffa sull’anta portare il pistone al limite
della corsa (FIG. 2) evitando però che il perno di scorrimento
tocchi la scocca in alluminio.
NOTA: Nel caso in cui non venissero rispettate le quote
di installazione delle staffe, l’automazione potrebbe
presentare mal funzionamenti, quali:
• Andamenti ciclici e accelerazioni in alcuni punti della
corsa
• Rumorosità del motore accentuata
• Grado di apertura limitato o nullo (in casi di motore
fissato controleva)
ANGOLO DI
APERTURA
FIG.1
FIG.2
