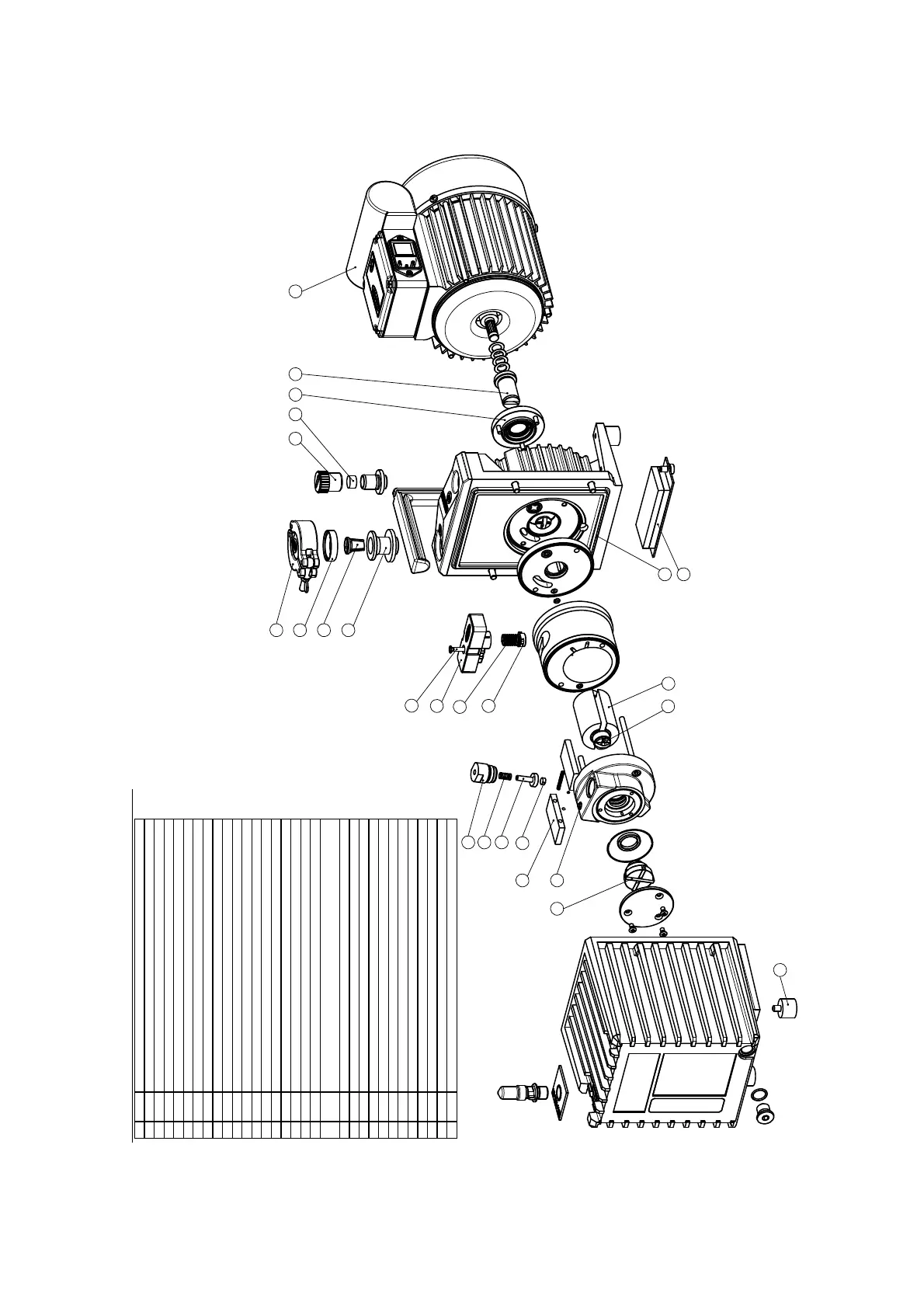

Ersatzteile/Spare parts RE 2.5/RE 6
26.05.2010
KV04442-00-05
1
2
4
3
5 6
78 91011
12 13 14 15
16
17 19
18
20
21
22
23 24 25
Verfügbare Ersatzteilsätze / sets of spare parts available: 648977 Wartungssatz
RE/RZ 2.5 und RE/RZ 6
Maintenance kit RE/RZ 2.5 and RE/RZ 6
636946 Dichtungssatz R 2.5 / R 6 Set of seals R 2.5 / R 6 637018 Pumpaggregat RE 6 / Pump assembly RE 6 637125 Pumpaggregat RE 2.5 / Pump assembly RE 2.5
gültig ab Seriennummer/ valid from serial number 34222801
POS Mat.-Nr.
1 639463 Gummipuffer mit Gewinde M6x8 / Rubber foot with thread M6x8 2 639125 Düse 0,2mm / Orifice 0.2mm 3 639016 Drehschieber L50 / Vane L50
639188 Drehschieber L20 / Vane L20
4 637137 Rotor Hochstufe RZ 6 / Rotor high vacuum stage RZ 6
637135 Rotor für R 2.5 / R 6 / Rotor for R 2.5 / R 6
5 639092 O-Ring, 140mm x 3mm, NBR / O-ring, 140mm x 3mm, NBR
639171 Formdichtung für Ölkasten R 2 / 2.5 / Oil chamber gasket R 2 / 2.5
6 638142 Saugfilz / Absorbent felt 7 637005 Motor kpl. für R 6, 230 V / 50-60 Hz /Motor for R 6, 230 V / 50-60 Hz
637003 Motor kpl. für R 6, 120 V / 60 Hz / Motor for R 6, 120 V / 60 Hz 636987 Motor kpl. für R 2.5, 230 V / 50-60 Hz / Motor for R 2.5, 230 V / 50-60 Hz 636985 Motor kpl. für R 2.5, 120 V / 60 Hz / Motor for R 2.5, 120 V / 60 Hz
8 637147 Wechselhülse für R 2.5 / R 6, komplett / Shaft seal unit for R 2.5 / R 6, complete 9 636787 Kupplung für R 2.5 / R 6 / Shaft coupling for R 2.5 / R 6
10 639106 Dämmaterial / Foam rubber insert 11 639223 Gasballastkappe / Gas ballast cap 12 660000 Spannring, Aluminium, KF DN 10/16 / Clamping ring, aluminum, KF DN 10/16 13 660190
Außenzentrierring KF DN 10/16, mit Dichtring NBR / External centring ring KF DN 10/16, with sealing ring NBR
14 648723 Siebeinsatz (Saugstutzen) KF DN 16 / Sieve unit (suction port) KF DN 16 15 639175 Kleinflansch KF DN 16, Saugseite R2 -R6 / Small flange KF DN 16, suction side R2 - R6 16 637134 Schraube M4x25mm / Screw M4x25mm 17 637171 Ölabscheider R 2.5 / R 6 / Oil separator R 2.5 / R 6 18 644370 Ventilfeder / Valve spring 19 644384 Ventilsitzdichtung / Valve seat sea 20 636450 Ölrückhalteventildichtung / Oil non-return valve plate 21 637161 Ölpumpenschieber R 2.5 / R 6 / Oil-pump vane R 2.5 / R 6 22 637172 Kreuzkupplung / Cross coupling 23 636025 Ölrückhalteventilkolben / Oil non-return valve plunger 24 636303 Ölrückhalteventilfeder / Oil non-return valve spring 25 636024 Ölrückhalteventilgehäuse / Oil non-return valve housing
