Abzieher für Kupplung
➨ Abziehscheibe (Spezialwerkzeug, siehe hinten) mit zwei Zylinderschrauben M6 x 30 mm auf die Kupp-
lung schrauben und mit M6 x 50 mm über das Zentralgewinde der Scheibe die Kupplung von der
Welle drücken.

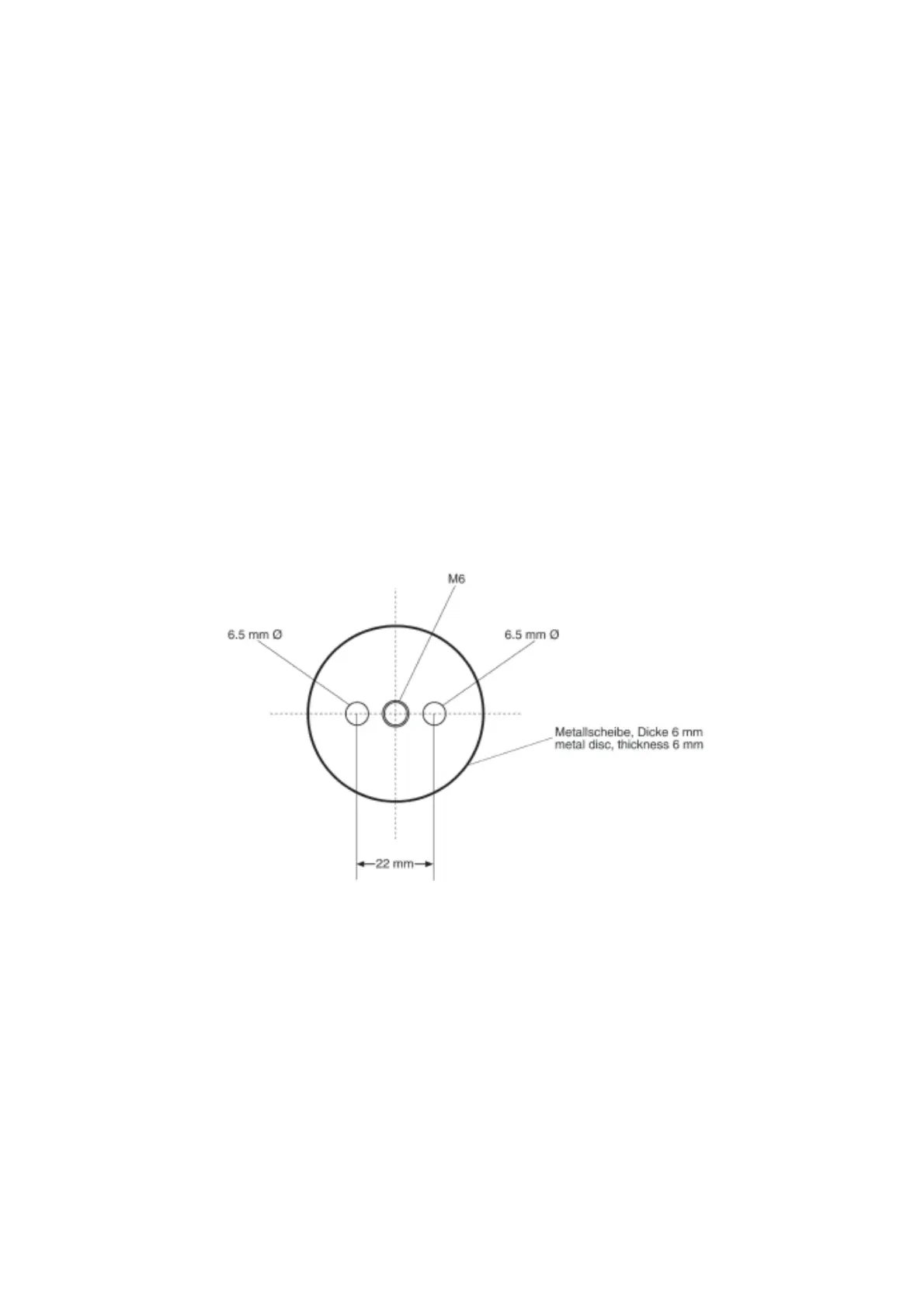

➨ Screw puller (special tool, see drawing) with two socket head screws M6 x 30 mm on the coupling.
Screw cheese head screw M6 x 50 mm into the central thread to press the coupling from the shaft.
Puller for coupling
