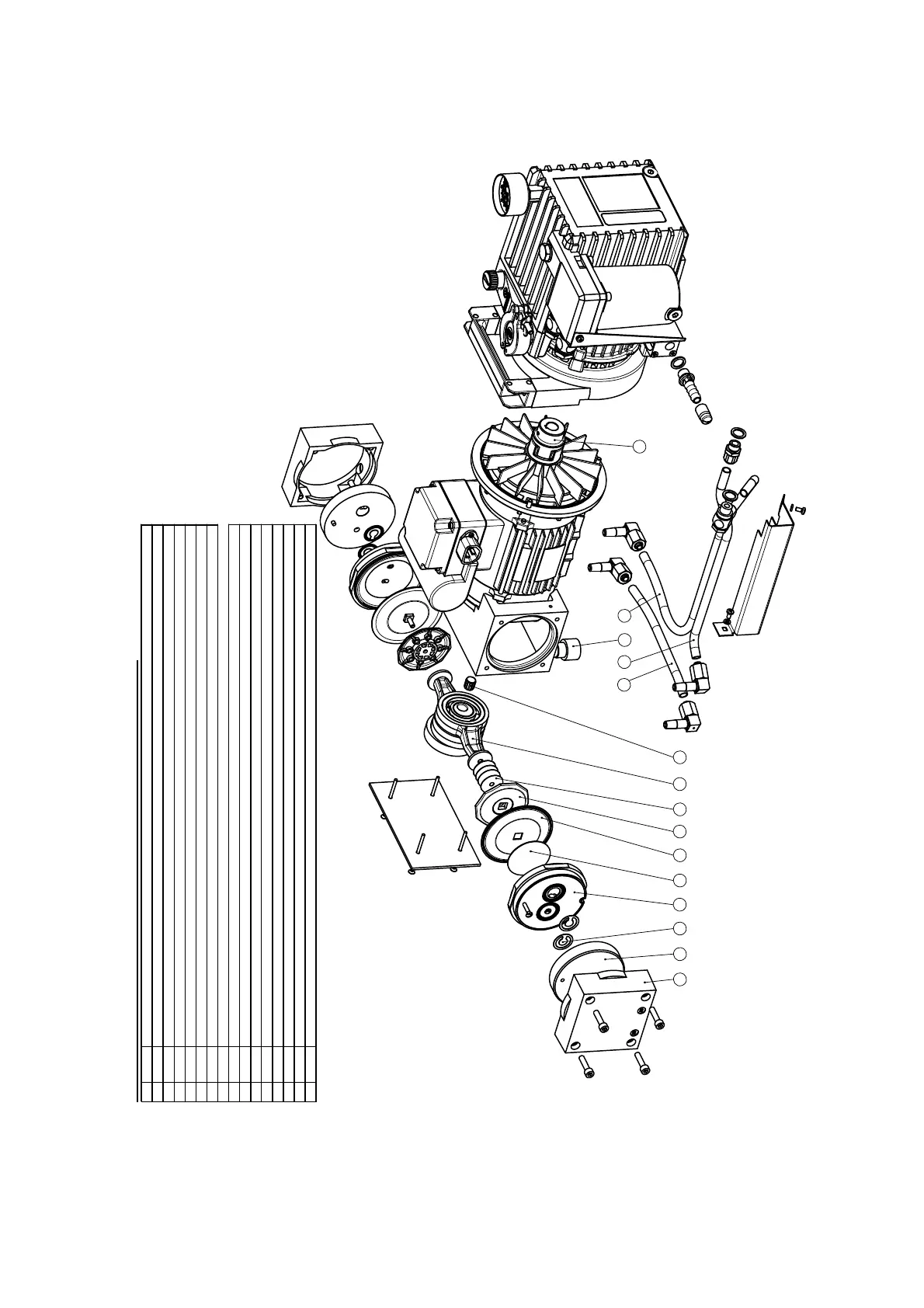

Ersatzteile Blatt 2/Spare parts RC 6 sheet 2
gültig ab Seriennummer/ valid from serial number 26805801
1
2
3 4
5
Einbaulage beachten /
watch of orientation
6
7 8
9
10
nach Bedarf verwenden /
as needed
11
12
13 14
15
auf der Motorwelle /
on the motor shaft
POS Mat.-Nr.
1 638850 Kupplung für RC / Shaft coupling for RC 2 3121066 Gummipuffer mit Gewinde M6x18 / Rubber foot w ith thread M6x18 3 639779 Gehäusedeckel 1-Zyl. C / Housing cover 1-cyl. C 4 639780 Gehäusedeckelinnenteil 1-Zyl. / Housing cover insert 1-cyl. 5 638440 Ein- und Auslaßventil D24, PTFE 0,5 / Inlet and outlet valve D24, PTFE 0.5 6 637343 Kopfdeckel Chemiemembranpumpe (groß) / Head cover chemistry diaphragm pump (large) 7 637775 Membranspannscheibe für Chemiemembranpumpen, groß / Diaphragm clamping disc for chemistry diaphragm pumps, large 8 637028 Membrane PTFE (groß), quadratisches Loch / Diaphragm PTFE (large), quadratic hole 9 637738 Membranstützscheibe 8,2mm, groß / Diaphragm support disc 8.2mm, large
10 638456 Distanzscheibe 0,1mm / Shim 0.1mm 11 639499 Exzenter mit Lager und Pleuel kpl. 2-Zyl. / Eccentric unit, com plete, 2-cyl. 12 639572 Schlauch PTFE DN 10/8m m, Länge 184mm / Hose PTFE DN 10/8mm , length 184m m 13 638858 Schlauchbogen PTFE DN 10/8mm / Bent ho se PTFE DN 10/8m m 14 638859 Schlauchbogen PTFE DN 10/8mm / Bent ho se PTFE DN 10/8m m 15 639848 Toleranzring 12x12mm / Tolerance ring 12x12m m
