gültig ab Seriennummer/ valid from serial number 34201501

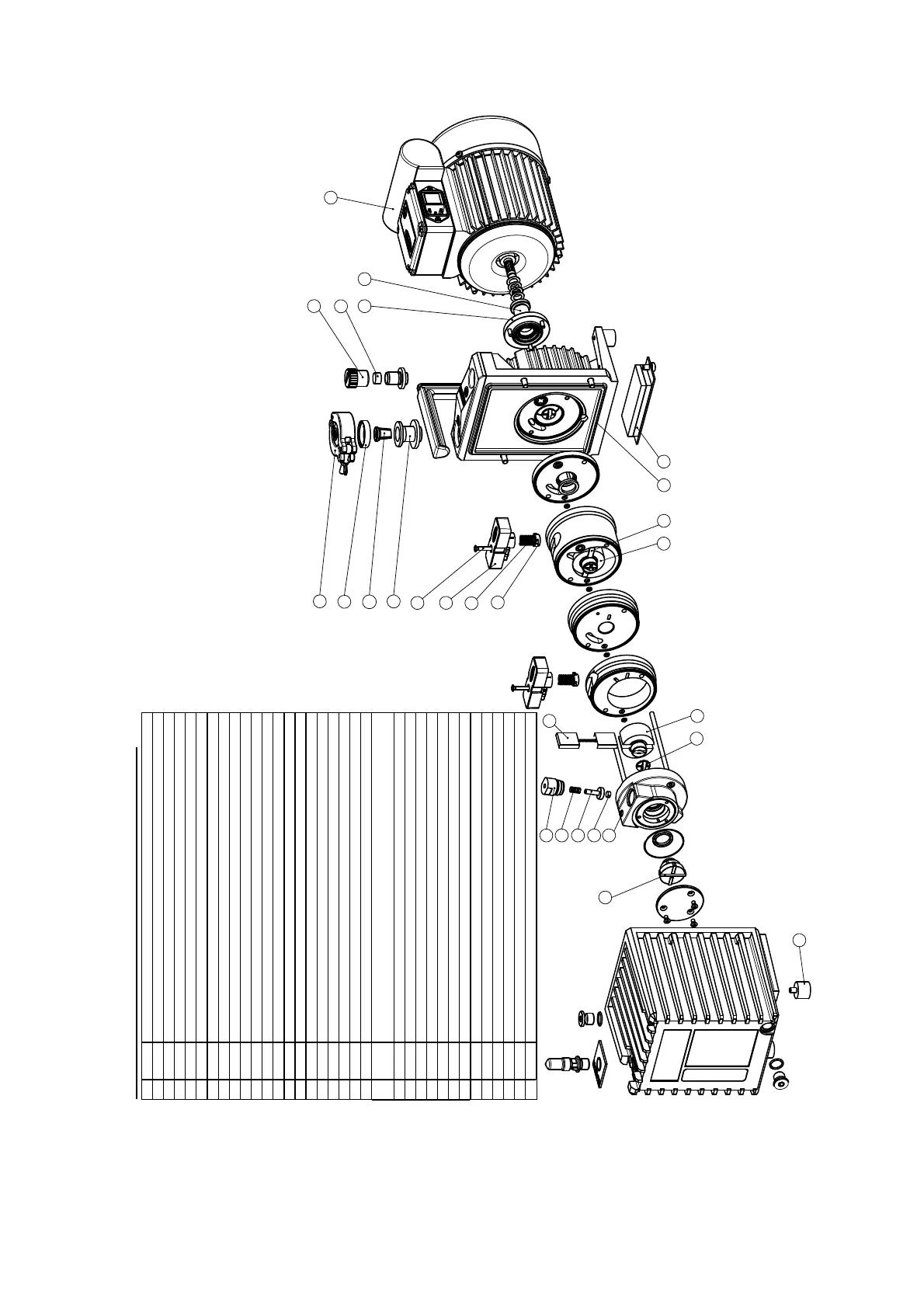

Ersatzteile/Spare parts RZ 2.5/RZ 6
KV04443-00-06
26.05.2010
1
3
2
4
5 6
7
89
10
11 12
13
14 15
16
18 17
19
20
21
22
23
24
25 27 26
Verfügbare Ersatzteilsätze / sets of spare parts available: 648977 Wartungssatz
RE/RZ 2.5 und RE/RZ 6
Maintenance kit RE/RZ 2.5 and RE/RZ 6
636946 Dichtungssatz R 2.5 / R 6 Set of seals R 2.5 / R 6 637126 Pumpaggregat RZ 6 / Pump assembly RZ 6 637124 Pumpaggregat RZ 2.5 / Pump assembly RZ 2.5
POS Mat.-Nr.
1 639463 Gummipuffer mit Gewinde M6x8 / Rubber foot with thread M6x8 2 639125 Düse 0,2mm / Orifice 0.2mm 3 637135 Rotor für R 2.5 / R 6 / Rotor for R 2.5 / R 6 4 637137 Rotor Hochstufe RZ 6 / Rotor high vacuum stage RZ 6
637135 Rotor für R 2.5 / R 6 / Rotor for R 2.5 / R 6
5 639016 Drehschieber L50 / Vane L50
639188 Drehschieber L20 / Vane L20
6 639092 O-Ring, 140mm x 3mm, NBR / O-ring, 140mm x 3mm, NBR
639171 Formdichtung für Ölkasten R 2 / 2.5 / Oil chamber gasket R 2 / 2.5
7 638142 Saugfilz / Absorbent felt 8 636787 Kupplung für R 2.5 / R 6 / Shaft coupling for R 2.5 / R 6 9 637147 Wechselhülse für R 2.5 / R 6, komplett / Shaft seal unit for R 2.5 / R 6, complete
10 637005 Motor kpl. für R 6, 230 V / 50-60 Hz /Motor for R 6, 230 V / 50-60 Hz
637003 Motor kpl. für R 6, 120 V / 60 Hz / Motor for R 6, 120 V / 60 Hz 636955 Motor kpl. für R 6, 400 V, 3Ph. / 50 Hz / Motor for R 6, 400 V, 3Ph. / 50 Hz 636987 Motor kpl. für R 2.5, 230 V / 50-60 Hz / Motor for R 2.5, 230 V / 50-60 Hz 636985 Motor kpl. für R 2.5, 120 V / 60 Hz / Motor for R 2.5, 120 V / 60 Hz
11 639106 Dämmaterial / Foam rubber insert 12 639223 Gasballastkappe / Gas ballast cap 13 660000 Spannring, Aluminium, KF DN 10/16 / Clamping ring, aluminum, KF DN 10/16 14 660190
Außenzentrierring KF DN 10/16, mit Dichtring NBR / External centring ring KF DN 10/16, with sealing ring NBR
15 648723 Siebeinsatz (Saugstutzen) KF DN 16 / Sieve unit (suction port) KF DN 16 16 639175 Kleinflansch KF DN 16, Saugseite R2 -R6 / Small flange KF DN 16, suction side R2 - R6 17 637134 Schraube M4x25mm / Screw M4x25mm 18 637171 Ölabscheider R 2.5 / R 6 / Oil separator R 2.5 / R 6 19 644370 Ventilfeder / Valve spring 20 644384 Ventilsitzdichtung / Valve seat sea 21 639188 Drehschieber L20 / Vane L20 22 636450 Ölrückhalteventildichtung / Oil non-return valve plate 23 637161 Ölpumpenschieber R 2.5 / R 6 / Oil-pump vane R 2.5 / R 6 24 637172 Kreuzkupplung / Cross coupling 25 636025 Ölrückhalteventilkolben / Oil non-return valve plunger 26 636303 Ölrückhalteventilfeder / Oil non-return valve spring 27 636024 Ölrückhalteventilgehäuse / Oil non-return valve housing
