9Installationsanleitung Pufferspeicher VPS 0020011995_04
DE, AT,
CH
DE, BEDE

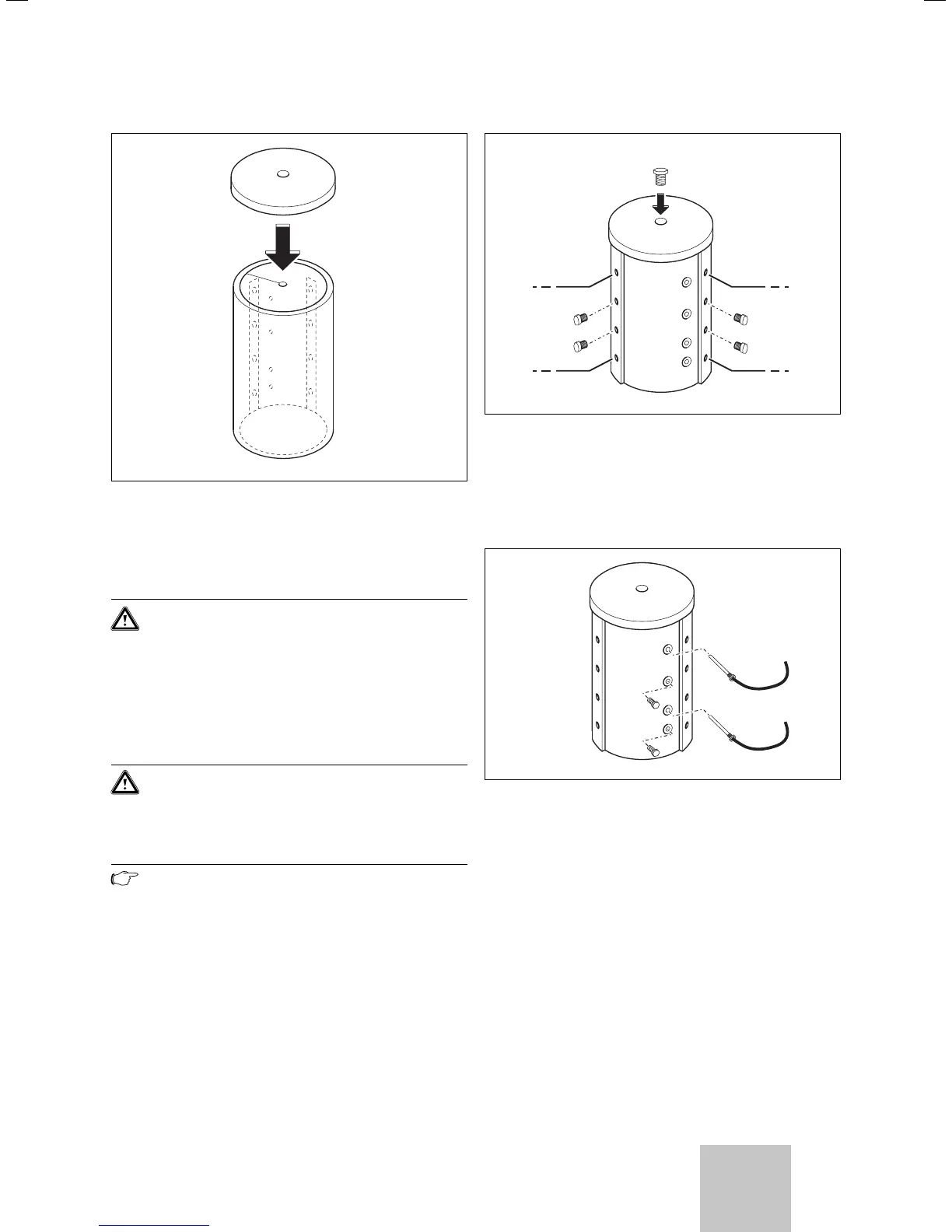

Abb. 4.13 Deckel aufsetzen
• Setzen Sie den Deckel auf die Isolierschale.
5 Installation
Achtung!
Beschädigungsgefahr!
Spülen Sie die Heizungsanlage vor dem
Anschluss des Gerätes sorgfältig durch!
Damit entfernen Sie Rückstände wie Schweiß-
perlen, Zunder, Hanf, Kitt, Rost, groben
Schmutz u. Ä. aus den Rohrleitungen.
Andernfalls können sich diese Stoffe im Gerät
ablagern und zu Störungen führen.
Achtung!
Beschädigungsgefahr!
Achten Sie auf eine spannungsfreie Montage
der Anschlussleitungen, damit es nicht zu
Undichtigkeiten in der Heizungsanlage kommt!
Hinweis!
Vor- und Rücklaufanschluss eines Anschluss-
kreises werden auf derselben Seite des Puffers-
peichers angeschlossen. Es ist nicht erlaubt,
z. B. den Wärmeerzeuger an die oberen
Anschlüsse und den Heizkreis an die unteren
Anschlüsse anzuschließen (siehe Kapitel 2.2).
Zum Verschließen der nicht benötigten Anschluss-
öffnungen benötigen Sie (bauseits zu stellen):
– 5 Stopfen R 1 1/2“
– 1 Stopfen R 3/4“
– 1 Stopfen R 1/2“, oder wahlweise einen KFE-Hahn
R 1 1/2"
R 1 1/2"
R 1 1/2"
R 1 1/2"
R 1 1/2"
VL R 1 1/2" VL R 1 1/2"
RL R 1 1/2"RL R 1 1/2"
Abb. 5.1 Wasseranschlüsse und Stopfen
• Verschließen Sie die nicht benötigten Anschlüsse mit
den entsprechenden Stopfen wie in Abb. 5.1 und
Abb. 5.2 gezeigt.
• Schließen Sie die Wasseranschlüsse wie in Abb. 5.1
gezeigt an.
R 1/2"
VL
RL
R 3/4"
Abb. 5.2 Temperaturfühleranschluss und Stopfen
• Schrauben Sie zwei Tauchhülsen in die entspre-
chenden Reglermuffen.
• Verschließen Sie die nicht benötigten Reglermuffen.
• Schieben Sie die Temperaturfühler, die dem Wärme-
erzeuger beiliegen, in die Tauchhülsen.
Vorlauffühler oben, Rücklauffühler unten.
• Schließen Sie die Temperaturfühler an den Wärme-
erzeuger an (siehe Anleitung des Wärme erzeugers).
Montage 4
Installation 5
