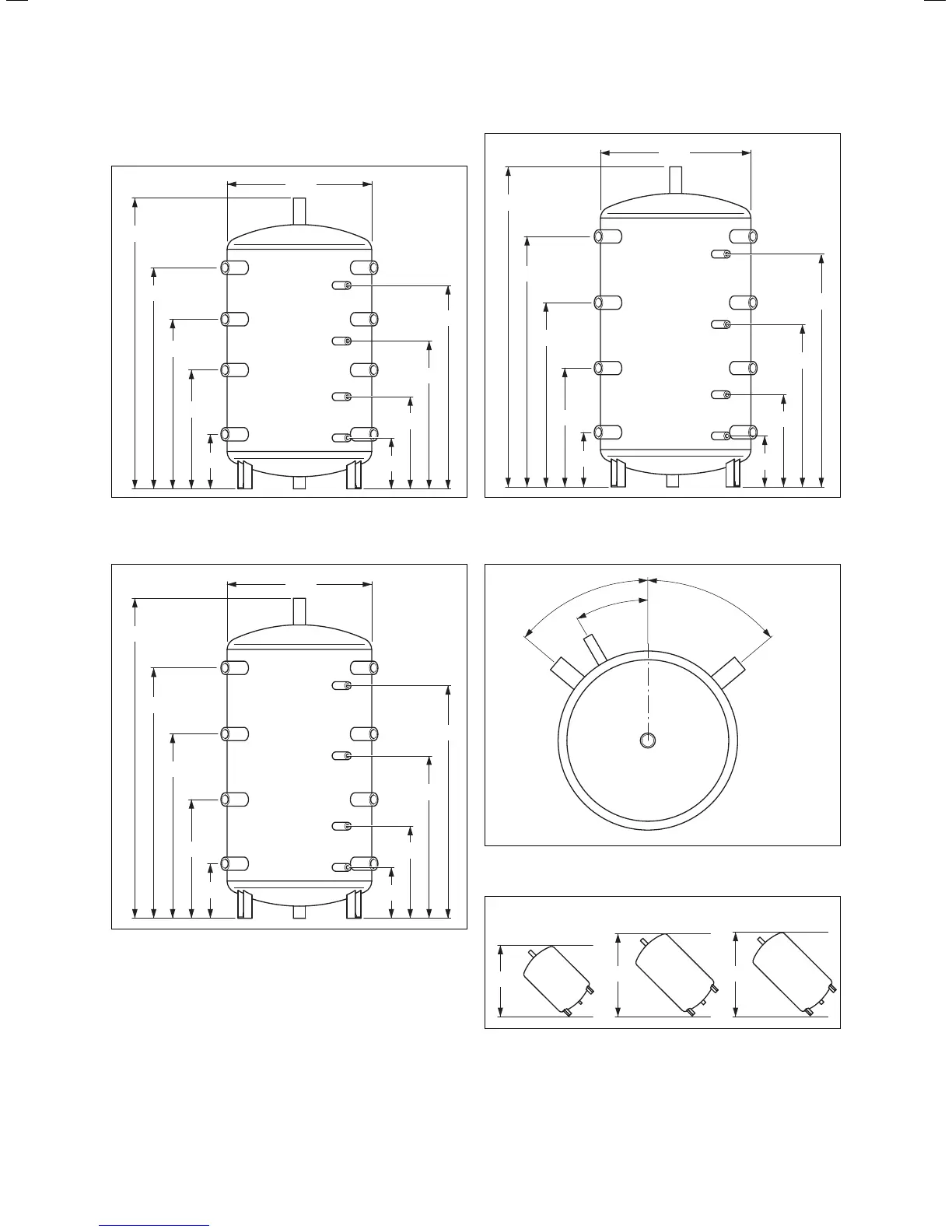

4.2 Abmessungen
1320
960
670
380
210
1033
760
490
225
600
VPS 300
Abb. 4.2 Abmessungen VPS 300 *
* Abbildung nicht maßstabsgetreu
1950
1515
945
375
210
1655
1181
701
225
600
VPS 500
Abb. 4.3 Abmessungen VPS 500 *
* Abbildung nicht maßstabsgetreu
1998
1560
990
440
275
1660
1207
747
290
750
VPS 750
Abb. 4.4 Abmessungen VPS 750 *
* Abbildung nicht maßstabsgetreu
50°
30°
50°
VPS 300
VPS 500
VPS 750
Abb. 4.5 Winkel der Anschlüsse auf der Rückseite (von oben)
VPS 300
1450
VPS 500
2040
VPS 750
2135
Abb. 4.6 Kippmaße
