4 Installationsanleitung Pufferspeicher VPS 0020011995_04
2.2 Aufbau
1
2

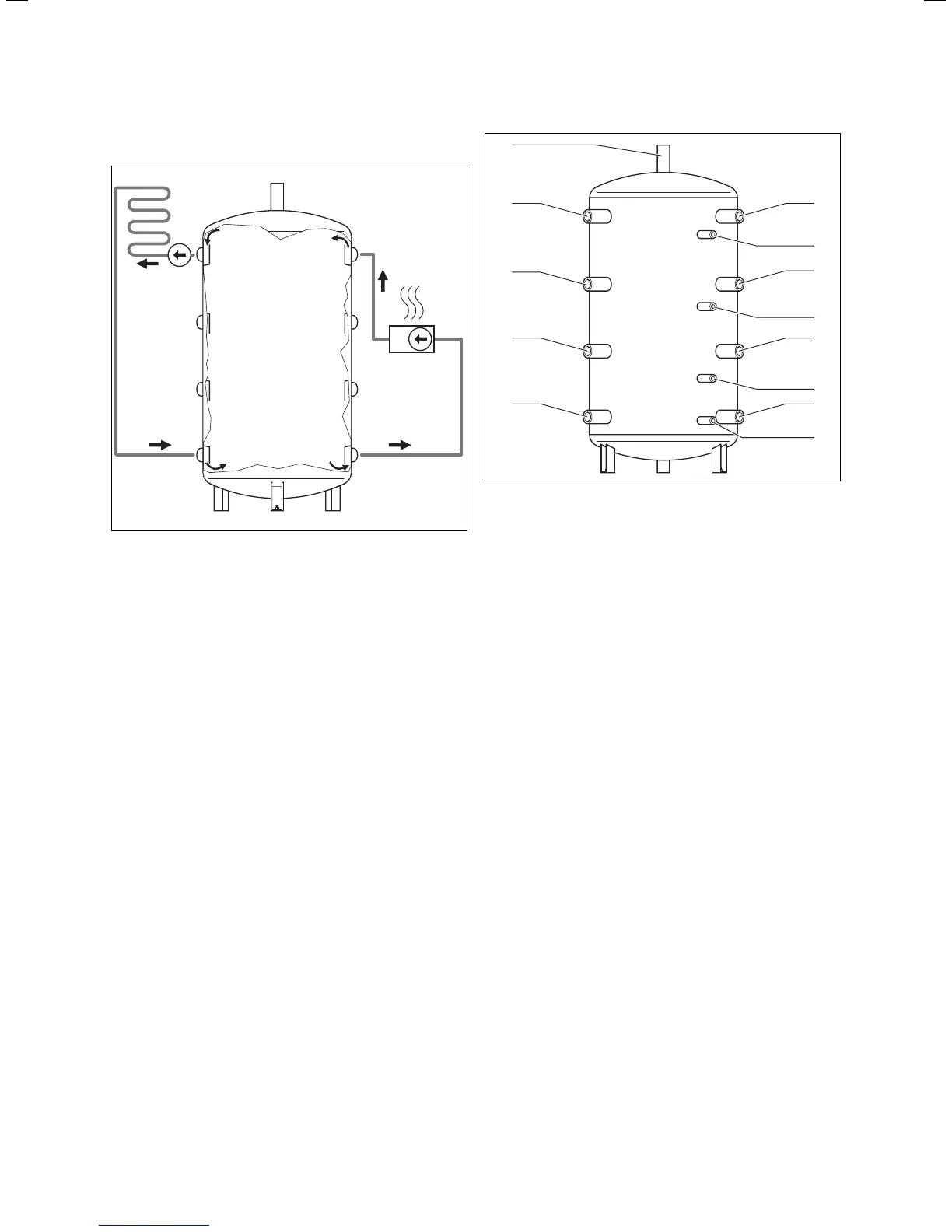

Abb. 2.1 Funktionsprinzip des Pufferspeichers
Legende:
1 Wärmeerzeuger
2 Heizkreis
Der Pufferspeicher wird vom Heizungswasser des
Wärme erzeugers gespeist und dient als Zwischen-
speicher für Warmwasser zum Weitertransport an den
Heizkreis.
Der Pufferspeicher besteht aus Stahl und ist außen mit
einer roten Schutz lackierung versehen. Er verfügt über
neun Anschlüsse für die Heizungs ver rohrung, von denen
fünf mit bauseits zu stellenden Stopfen zu verschließen
sind. Darüber hinaus sind vier Öffnungen für Wärme-
fühler mit Tauchhülsen vorhanden, von denen zwei
ebenfalls mit bauseits zu stellenden Stopfen zu ver-
schließen sind. Zwei Tauchhülsen sind dem Speicher bei-
gelegt.
13
12
11
10
9
8
7
6
5
4
3
2
1
Abb. 2.2 Anschlüsse (hinten)
Legende:
1 Wasseranschluss Vorlauf R 1 1/2“
2 Reglermuffe R 3/4“ für Temperaturfühler oben
3 Anschluss, mit Stopfen R 1 1/2“ zu verschließen
4 Reglermuffe, mit Stopfen R 3/4“ zu verschließen
5 Anschluss, mit Stopfen R 1 1/2“ zu verschließen
6 Reglermuffe R 3/4“ für Temperaturfühler unten
7 Wasseranschluss Rücklauf R 1 1/2“
8 Reglermuffe, mit Stopfen R 1/2“ zu verschließen
9 Wasseranschluss Rücklauf R 1 1/2“
10 Anschluss, mit Stopfen R 1 1/2“ zu verschließen
11 Anschluss, mit Stopfen R 1 1/2“ zu verschließen
12 Wasseranschluss Vorlauf R 1 1/2“
13 Entlüftungsmuffe (mit Stopfen R 1 1/2“ zu verschließen)
Anschluss an Heizung und Wärmeerzeuger
Die Heizkreise müssen seitengleich angeschlossen wer-
den.
Entweder
- Anschluss 12 (oder wahlweise 13): Heizungsvorlauf
- Anschluss 9: Heizungsrücklauf
- Anschluss 1: Vorlauf vom Wärmeerzeuger
- Anschluss 7: Rücklauf zum Wärmeerzeuger
oder
- Anschluss 12: Vorlauf vom Wärmeerzeuger
- Anschluss 9: Rücklauf zum Wärmeerzeuger
- Anschluss 1 (oder wahlweise 13): Heizungsvorlauf
- Anschluss 7: Heizungsrücklauf
Andere Arten des Anschlusses der Heizkreise sind unzu-
lässig.
Alternativ können Sie die Entlüftungsmuffe 13 statt
Anschluss 12 oder Anschluss 1 als Vorlauf anschließen. In
diesem Fall verschließen Sie den nicht benötigten
Anschluss 12 bzw. Anschluss 1 mit einem Stopfen R 1 1/2“.
Installieren Sie dann zusätzlich eine externe Entlüftung
(T-Stück, Schnellentlüfter).
2 Gerätebeschreibung
