9Installationsanvisning ackumulatortank VPS 0020011995_04
SE

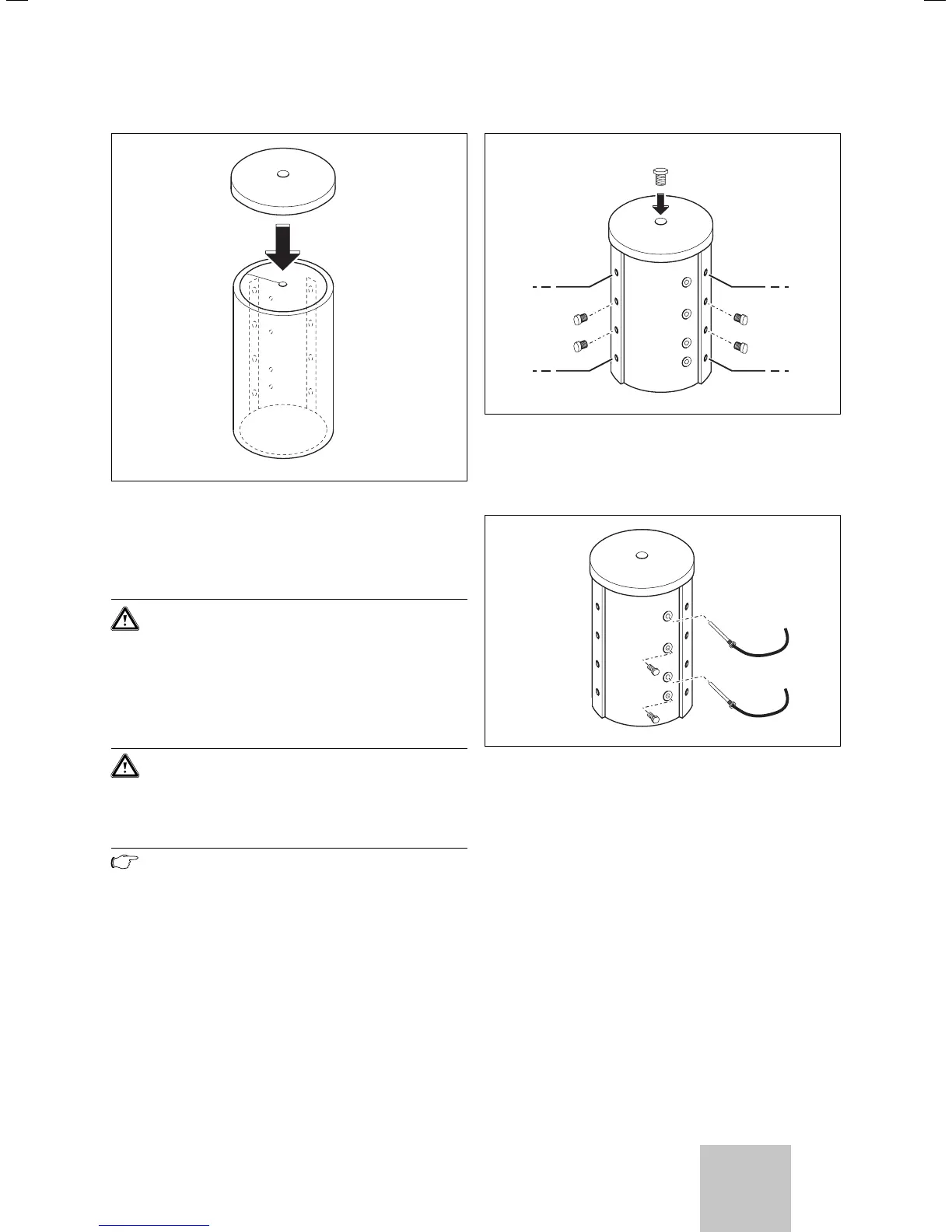

Bild 4.13 Sätta på locket
• Sätt locket på isoleringshöljet.
5 Installation
Observera!
Risk för skador!
Spola värmeanläggningen noga före anslutning-
en av apparaten!
På så sätt avlägsnas partiklar som glödskal,
hampa, kitt, rost, smuts o.dyl ur rören. Annars
kan partiklarna avlagras i pannan och orsaka
störningar.
Observera!
Risk för skador!
Se till att anslutningsledningarna monteras
utan spänningar så att det inte uppstår läckor i
värmeanläggningen!
Anvisning!
Anslutningarna för tillopp/framledning och
returledning för en krets måste vara på samma
sida av ackumulatortanken. Det är t.ex. inte
tillåtet att ansluta värmealstraren upptill och
värmekretsen nedtill (se kapitel 2.2).
För tillslutning av anslutningarna som inte används
krävs följande (anskaffas separat):
– 5 pluggar R 1 1/2“
– 1 plugg R 3/4“
– 1 plugg R 1/2“, eller en påfyllnings- och avtappnings-
kran (KFE)
R 1 1/2"
R 1 1/2"
R 1 1/2"
R 1 1/2"
R 1 1/2"
Framledning
R 1 1/2"
Returledning
R 1 1/2"
Returledning
R 1 1/2"
Framledning
R 1 1/2"
Bild 5.1 Vattenanslutningar och pluggar
• Tillslut anslutningarna som inte behövs med passande
pluggar, se bild 5.1 och bild 5.2.
• Anslut vattenanslutningarna enligt bild 5.1.
R 1/2"
Framledning
Returledning
R 3/4"
Bild 5.2 Anslutning för temperaturgivare och plugg
• Skruva in de två dykrören i motsvarande rörmuffar.
• Tillslut rörmuffarna som inte används.
• Skjut in temperaturgivarna, som medföljer till värme-
alstraren, i dykrören. Framledningsgivare uppe, retur-
givare nere.
• Anslut temperaturgivarna till värmealstraren (se
anvisningarna till värmealstraren).
