5
Installation
1. Fixez les supports de montage (fournis avec le
foyer ou la caisse zéro) à la bordure extérieure et
fixez l’assemblage au foyer ou caisse zéro selon les
instructions fournies avec chaque appareil
2. Foyer 738 à évacuation de type B. Accrochez
le déflecteur d’extension à la bordure de métal
directement sous le coupe-tirage de l’appareil afin
de permettre l’extension de la bordure vers l’avant;
le déflecteur touchera l’arrière du grillage de la
porte lorsqu’elle sera installée.
IMPORTANT : Assurez-vous que le déflecteur est
installé de telle façon à ce que les languettes
soient orientées vers le bas.
3. Accrochez le déflecteur de fenêtre au cadre de
fenêtre déjà installé au foyer en insérant les
languettes du déflecteur dans les fentes sur le
dessus du cadre, à l’arrière des rivets (non-requis
pour les installations avec le RA24ZC).

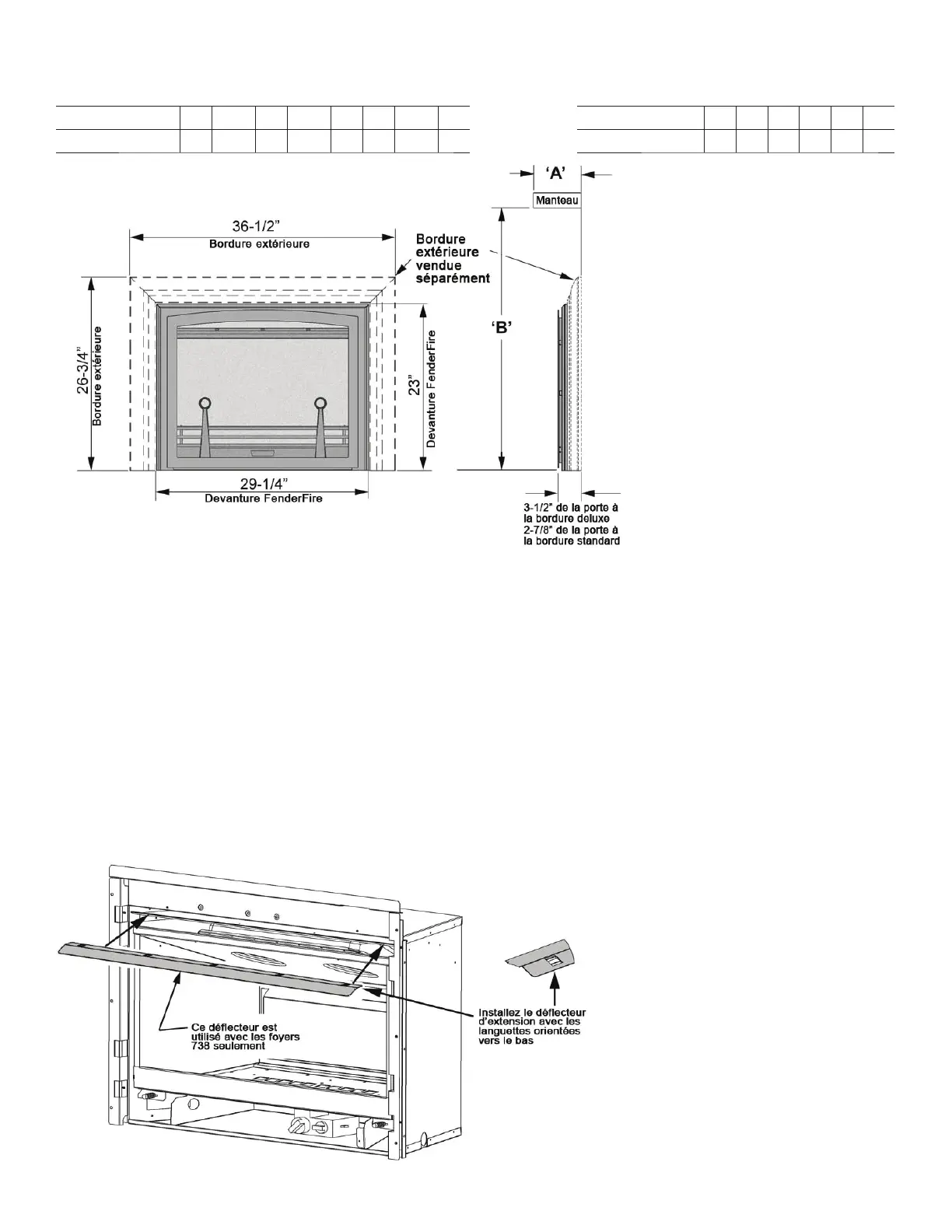

Profondeur “A”
1” 2” 4” 6” 8” 10” 12” 14”
Hauteur “B”
28” 29 ⅜” 32” 33 ½” 35” 36” 36 ½” 38”
Profondeur “A”
2” 4” 6” 8” 10” 12”
Hauteur “B”
30” 32” 34” 36” 38” 40”
Dégagements—Manteau de cheminée
RF24BN/P738/739
