9. Remplacez le brûleur par le brûleur fourni et
réassemblez le module du brûleur.
10. À l’aide de la lame d’un petit tournevis ou autre
objet similaire, soulevez le capuchon de plastique
couvrant la vis de réglage de pression sur le devant
de la soupape.
11. Réinstallez le module du brûleur.
12. Installez l’obturateur d’air pour le gaz naturel
et réglez-le tel qu’indiqué ci-dessous.
13. Ouvrez l’alimentation de gaz et vérifi ez s’il y a
des fuites en utilisant une solution savoneuse. Les
pressions d’alimentation minimale et maximale sont
Connexion vérification
pression d’admission
Connexion vérification
pression d’alimentation

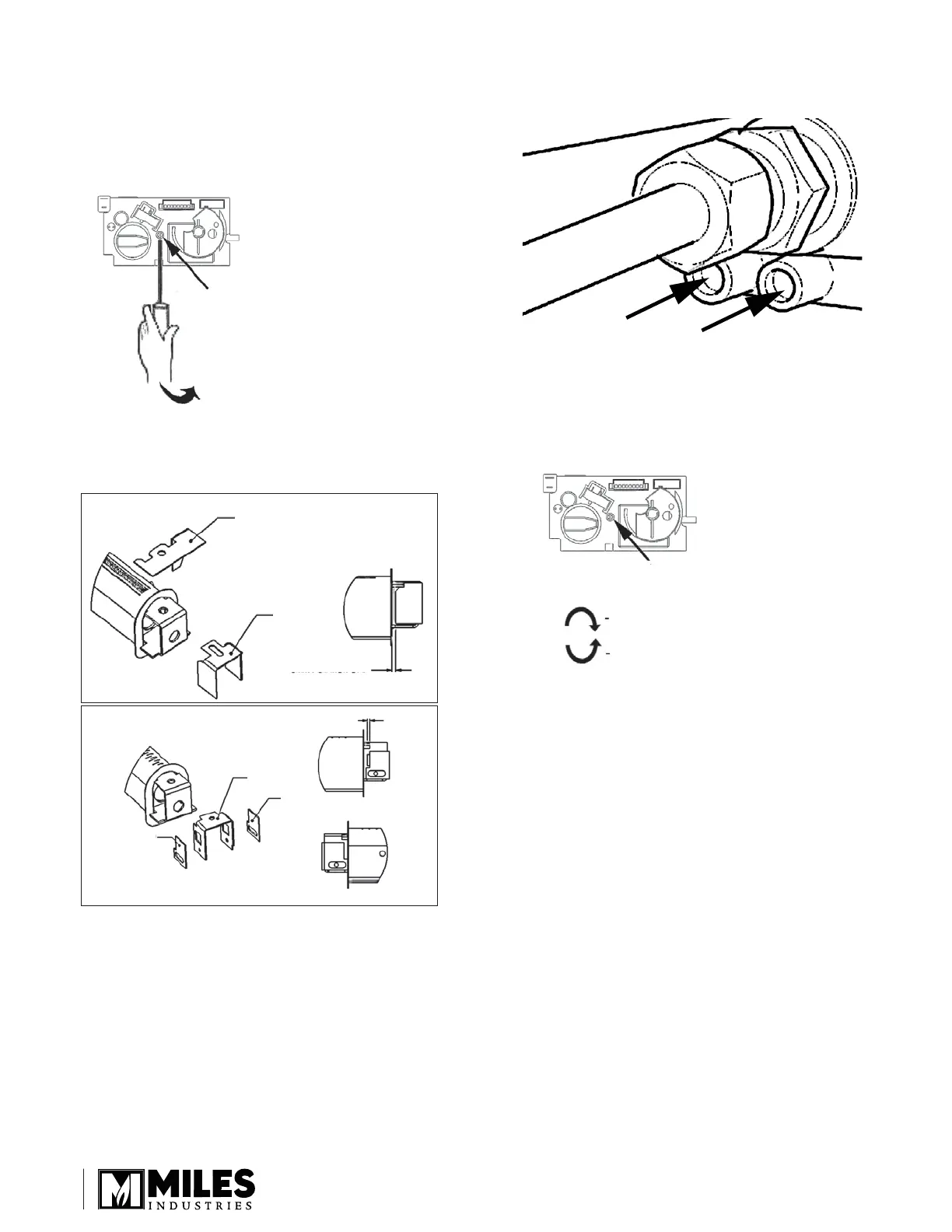

Devant de la soupape
Enlevez le
capuchon
de plastique
Devant de la soupape
Vis de réglage de pression
derrière le capuchon
augmente la pression
réduit la pression
indiquées à la page 4. Elles peuvent être vérifi ées
en utilisant la connexion de vérifi cation de pression
d’alimentation.
14. À l’aide de la lame plate d’un petit tourvenis,
dévissez la vis de réglage de pression d’admission.
Fixez un manomètre à la connexion de vérifi cation
de pression d’admission.
15. Allumez l’appareil et tournez le bouton de contrôle
sur la soupape pour obtenir l’apport maximal.
Vérifi ez s’il y a des fuites en aval de la soupape.
Réglez la vis de réglage de pression selon les
spécifi cations indiquées à la page 4.
16. Éteignez l’appareil. Enlevez le manomètre et
serrez la vis de vérifi cation de pression. Replacez le
capuchon sur la vis de réglage de pression.
17. Fixez l’étiquette de conversion avec nouveaux
indices à l’endroit correspondant sur la plaque
d’identifi cation et l’étiquette “Cet appareil a été
converti le... par...” près de la plaque d’identifi cation.
Fixez l’étiquette “Cette commande a été convertie...”
près de la soupape.
18. Réinstallez les panneaux, bûches et la fenêtre
et assurez-vous que l’appareil fonctionne
correctement. Consultez le guide d’installation
du foyer.
3000371
530LPG
320B293
Aération de 3 mm
530NG
3000220
3000220
4000682
Aération de 2 mm
Aération de 0 mm
