Lucina MaX
> 9 > 10 > 11
M6
M6x16
M6x12
M6x16
M8

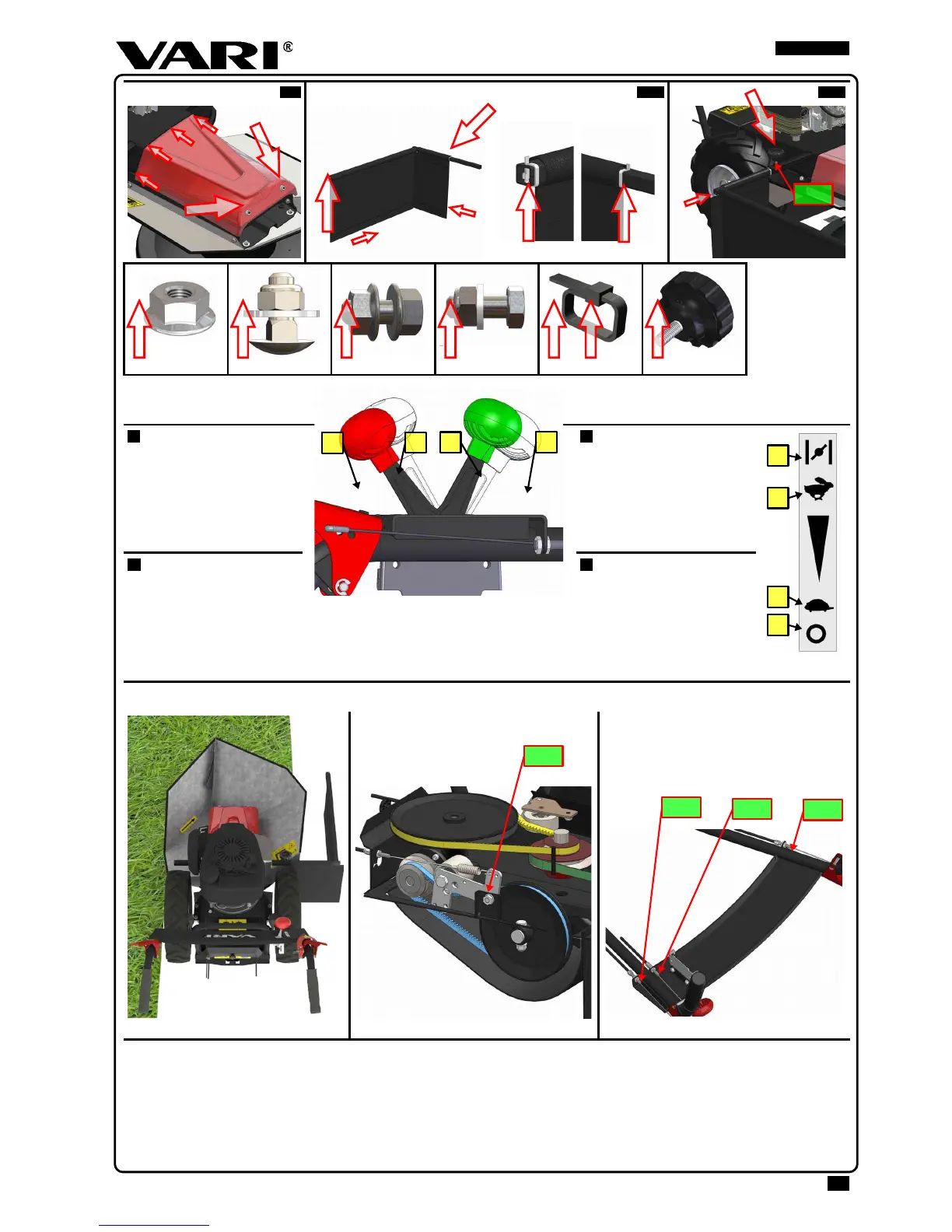

Obr. 3: Sestavení stroje
1 STOP
Motor neběží.
 Používá se pro zhasnutí
nastartovaného motoru
 Odstavení stroje
 Doplňování paliva
 Přeprava stroje
3 MAX
Motor běží v maximálních otáčkách.
(poloha zajíc)
 Pracovní poloha
Obr. 4: Polohy páčky akcelerátoru
2 MIN
Motor běží ve volnoběžných
otáčkách. (poloha želva)
 Krátkodobá přestávka v
práci
4 CHOKE
Motor běží na sytič.
 Studený start motoru
Obr. 5: Pracovní záběr
Obr. 6: Mazací místo
Obr. 7: Mazací místo
55
Revize 05/2014
1
2
3
4
A
A
E
F
F
E
G
1
3
4
2
A B C D FE G
OIL
OIL
OIL
OIL
OIL
