10 11
ZusammenfassungZusammenfassung
8.7kg
10-200 A
30-170 A
20-40 A
15.4 A 15.4 A
30.9A 30.9A
10KVA
425x152x291
200A@ 40%18V
126A@ 100%15V
200A@ 40%18V
126A@ 100%15V
170A@ 25%26.8V
85A@ 100%23.4V
170A@ 25%26.8V
85A@ 100%23.4V
ACDC TIG 200P
IP23
H
Bezeichnung
Gewicht der Schweißgeräts
Maße in mm(LxBxH)
Kühlung
Schweißmaschinentyp
Europäische Normen
Netzspannung
Netzfrequenz
Schweißstrombereich(TIG Modus)
Schweißstrombereich (STICK Modus)
Schweißstrombereich (Plasma Modus)
Erforderliche Auslegung des
Einphasengenerators
Einschaltdauer (ED) TIG 40°C
Einschaltdauer (ED) MMA 40°C
Einschaltdauer (ED) Plasma 40°C
Ruhespannung
Schutzgrad
Eingangsstrom max
Eingangsstrom effektiv
Lüftergekühlt
Stromquelle nach
Umrichterprinzip
EN 60974-1 / IEC 60974-1
1 x 230 Volt ±15%
50/60Hz
TIG/MMA(60V DC)
TIG/MMA(60V DC)
Plasma(270V DC)
Isolationsklasse
9.5kg
10-200A
30-170 A
10KVA
425x152x291
40A@ 40%96V
25A@ 100%90V
ACDC Plasma TIG 200P
IP23
H
Lüftergekühlt
Stromquelle nach
Umrichterprinzip
EN 60974-1 / IEC 60974-1
1 x 230 Volt ±15%
50/60Hz

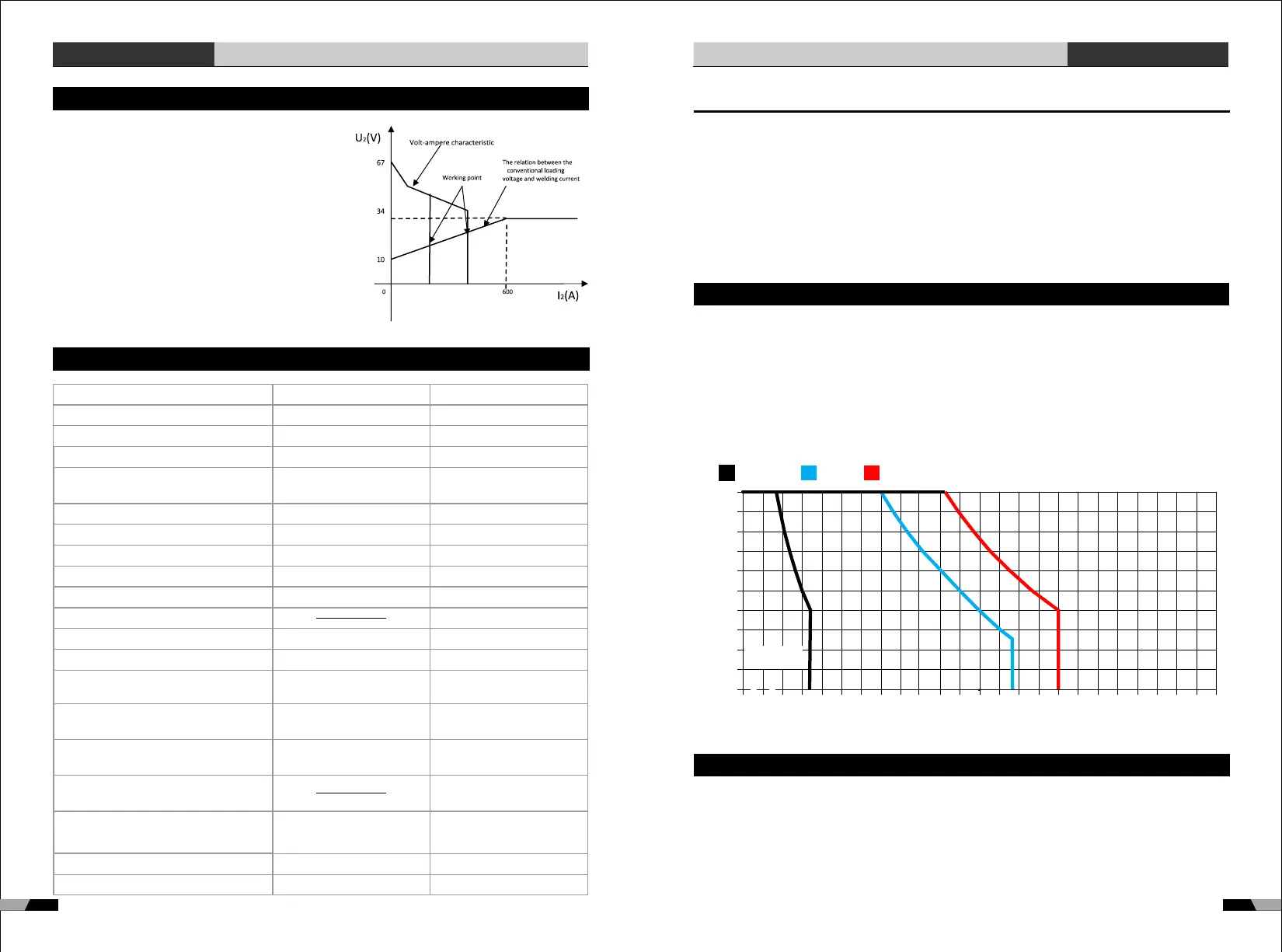

2.3 Volt- Ampere Kennlinie
TIG Wenn I ≤600A, U =10+0.04I (V);
2 2 2
MMA Wenn I ≤600A, U =20+0.04I (V);
2 2 2
CUT Wenn I ≤600A, U =80+0.4I (V);
2 2 2
Wenn I >600A,U =34(V).
2 2
Wenn I >600A,U =44(V).
2 2
2.4 Specifications
Die AC/DC Plasma TIG 200P,AC/DC TIG 200P
Schweißmaschine besitzt eine ausgezeichnete Volt-
Ampere-Kennlinie, deren Graph in der folgenden
Abbildung dargestellt ist. Die Beziehung zwischen der
herkömmlichen Nennbelastungsspannung U und
2
dem herkömmlichen Schweißstrom I ist dargestellt:
2
Hinweis
Hinweis 1: Der Effektivstrom sollte benutzt werden um die Kabelgröße und Bestimmungen
zu bestimmen.
Hinweis 2: Generatoranforderungen liegen bei maximaler Taktleistung / Arbeitszyklus.
Hinweis 3: Motorrennströme und thermische Schalter sind bei der Anwendung zu empfehlen.
Sehen Sie die lokalen Anforderungen für Ihren Sachverhaltdiesbezüglich nach.
Aufgrund von Variationen, können die in hergestellten Produkten, beanspruchten Leistungen,
Spannungen, Bewertungen, alle Kapazitäten, Messungen, Abmessungen und Gewichte nur
annähernd auftreten. Erreichbare Kapazitäten und Bewertungen in Gebrauch und Betrieb
hängen von der richtigen Installation, Nutzung, Anwendung, Wartung und Service ab.
2.5 Arbeitszyklus
Der Nennbetriebswirkungsgrad einer Schweißstromquelle ist eine Aussage über die Zeit,
in der er mit seiner Bemessungsschweißstromleistung betrieben werden kann, ohne die
Temperaturgrenzen der Isolierung der Bauteile zu überschreiten. Um die 10-Minuten-
Einschaltdauer zu erklären, wird folgendes Beispiel verwendet. Man nehme an, dass eine
Schweißstromquelle so ausgelegt ist, dass sie bei einem Arbeitszyklus von 40% arbeitet,
das sind 200 Ampere bei 18 Volt. Dies bedeutet, dass sie so konstruiert und gebaut wurde,
dass sie die Nennstromstärke (200A) für 5 Minuten, d. H. Lichtbogenschweißzeit, aus jeder
10-Minuten-Periode (40% von 10 Minuten ist 5 Minuten) ergibt. Während der anderen 5
Minuten der 10-Minuten-Periode muss die Schweißstromquelle im Leerlauf laufen und
abkühlen lassen.
25
25
50
50
75
75
100100 125
0 125 150
150 175
175
00
1010
2020
3030
4040
5050
6060
7070
8080
9090
1 001 00
0 200 225 250 275
275
Arbeitszyklus(Prozent)
Schweißstromstärke(Ampere)
Sicherer
Arbeitsvorgang
300
◆ Plasmabrenner PT-31 4m
(ACDC Plasma TIG 200P)
◆ 300 Ampere Massekabel 3m
◆ 2m Gasverbindungsschlauch 5x8
◆ Wasserabscheider mit Manometer
◆ Bedinungsanleitung
2.6 Mitgelieferte Einzelteile
◆ 200 Ampere Schweisskabel mit
Elektrodenhalter 3m
(Plasma) (MMA) (WIG)
ACDC TIG 200P / ACDC Plasma TIG 200P
◆TIG Schweißbrenner WP-26 4m
AC/DC SERIENAUSRÜSTUNGAC/DC SERIENAUSRÜSTUNG
