Nota 1: Debe usar la corriente de entrada efectiva para determinar el tamaño del cable
y los requisitos de suministro.
Nota 2: Requisitos del Generador en el ciclo de trabajo de salida máximo.
Nota 3: Se recomiendan los fusibles de arranque del motor o los interruptores térmicos
para esta aplicación. Verifique los requisitos locales según la situación al respecto.
Debido a las variaciones que pueden ocurrir en los productos fabricados, el rendimiento
reclamado, los voltajes, las clasificaciones, todas las capacidades, medidas, dimensiones
y pesos indicados son solo los valores aproximados. Las capacidades y calificaciones
alcanzables en uso y operación dependerán de la correcta instalación, operación,
aplicación, mantenimiento y servicio.
NOTA
2.5 C iclo de servicio
El ciclo de servicio nominal de la fuente de alimentación de soldadura es una expresión del
tiempo en que se puede operar a su salida de corriente de soldadura nominal sin exceder los
límites de temperatura del aislamiento de las partes componentes. Para explicar el período
del ciclo de servicio de 10 minutos, se usa el siguiente ejemplo. Supongamos que la Fuente
de Potencia de Soldadura está diseñada para operar 40% del ciclo de servicio, 200 amperios
bajo 18 voltios. Esto significa que se ha sido diseñado y construido para proporcionar el
amperaje nominal (200 A) durante 4 minutos, por ejemplo, el tiempo de soldadura por arco,
de cada período de 10 minutos (40% de 10 minutos es 4 minutos). Durante los otros 6 minutos
del período de 10 minutos, la fuente de alimentación de soldadura debe estar inactiva y disp-
uesto para enfriamiento. El corte térmico funcionará si se excede el ciclo de servicio.
2.6 Ítems empaquetados
◆Abrazadera a tierra de 300 amperios
con cable de 3m
◆Portaelectrodos de 200 amperios
con cable de 3m
◆Antorcha de plasma de 4m PT-31
(ACDC Plasma TIG 200P)
ACDC TIG 200P / ACDC Plasma TIG 200P
◆Regulador de aire
◆Manguera de gas de 2m 5x8
◆Manual de operación
◆Antorcha de TIG 4m WP-26

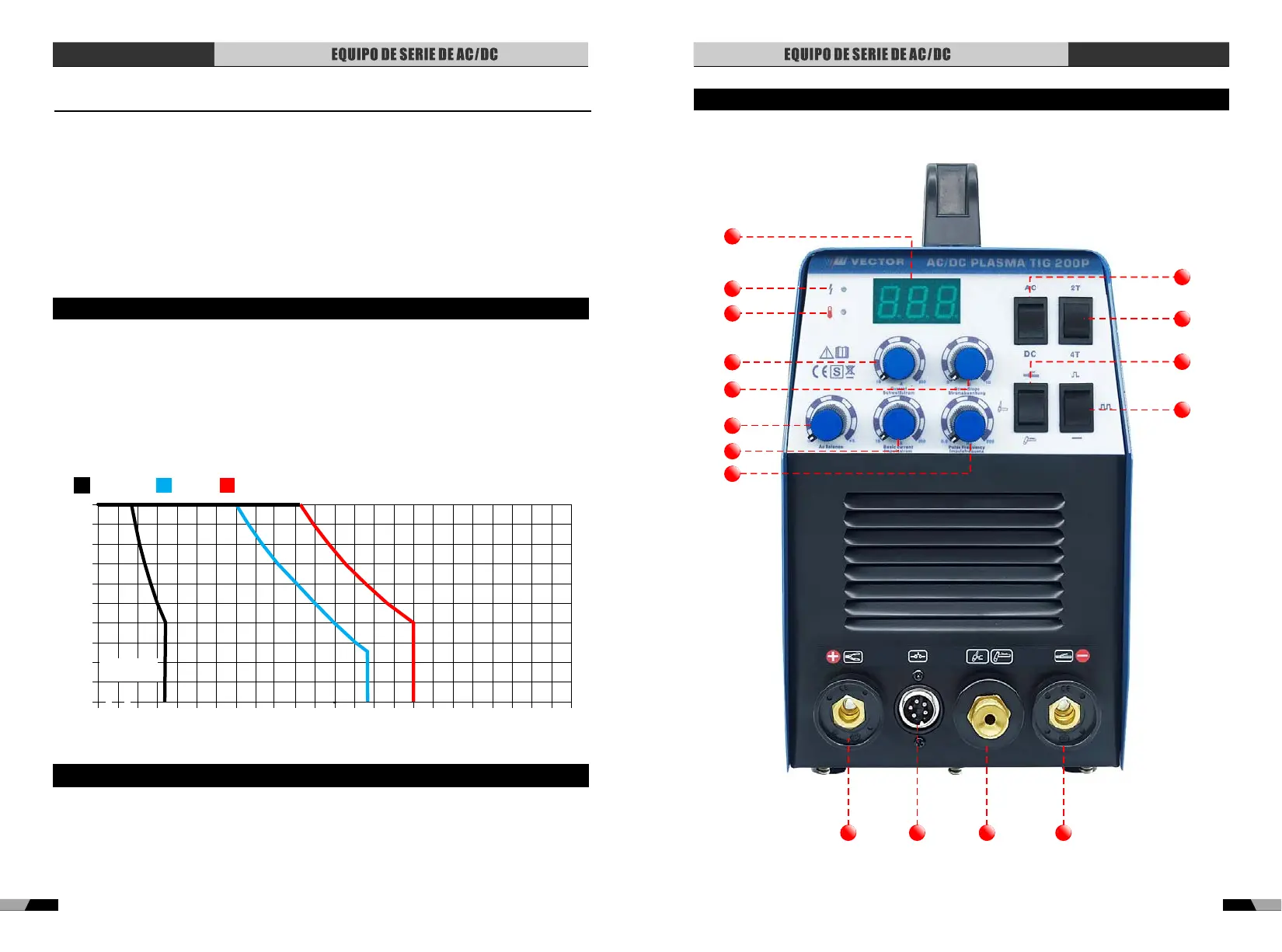

Ciclo de servicio (PORCENTAJE)
Corriente de soldaddura (AMPS)
25
25
50
50
75
75
100100 125
0 125 150 175
175
00
1010
2020
3030
4040
5050
6060
7070
8080
9090
1 001 00
0 200 225 250 275
más seguro
operación
300
(Plasma) (MMA) (WIG)
1
2
3
4
6
8
7
5
9
10
12
11
13 14 15 16
3.1 Disposición del panel
Sumario
Operación
72
73
