7 Set up with the integrated display and adjustment unit
VEGAMET 841 • 4 … 20 mA
58864-EN-200312
7 Set up with the integrated display and
adjustment unit
7.1 Adjustment system
Die integrierte Anzeige- und Bedieneinheit dient zur Messwer-
tanzeige, Bedienung und Diagnose des VEGAMET 841. Anzeige und
BedienungerfolgenübervierTastenundeinegrakfähigeAnzeige
mit Hintergrundbeleuchtung.
Bestimmte Einstellmöglichkeiten sind mit der integrierten Anzeige-
und Bedieneinheit nicht oder nur eingeschränkt möglich, beispiels-
weisedieEinstellungenfürdieDurchussmessungoderPumpen-
steuerung. Für diese Anwendungen wird der Einsatz von PACTware/
DTM oder der VEGA Tools-App empfohlen.
1
3
2
4
5

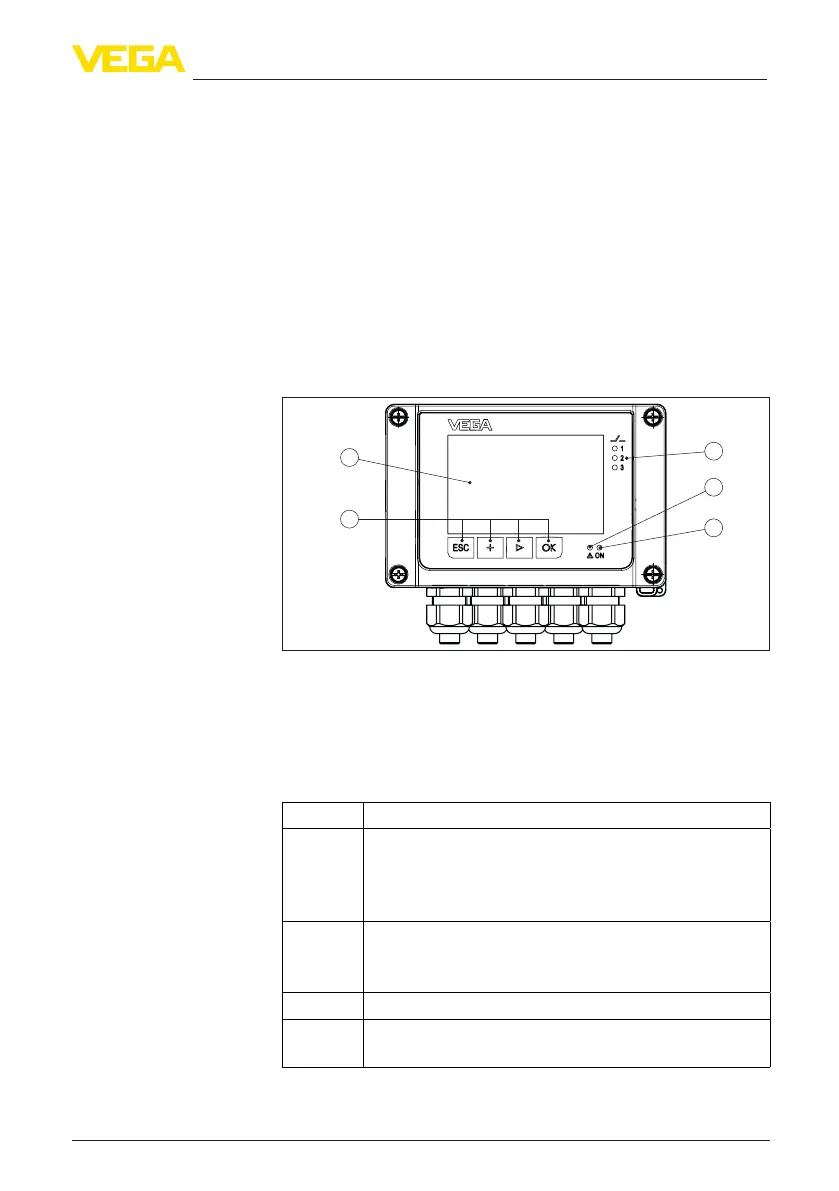

Fig. 8: Display and adjustment elements
1 LC display
2 Adjustment keys
3 Status indication relay
4 Status indication fault signal
5 Status indication operation
Taste Funktion
[OK] Einsprung in die Menüebene
Einsprung in angewählten Menüpunkt
Parameter editieren
Wert speichern
[>] Wechsel zwischen den einzelnen Messwertfenstern
Navigation in den Menüpunkten
Editierposition wählen
[+] Parameterwerte ändern
[ESC] In übergeordnetes Menü zurückspringen
Eingabe abbrechen
Funktion
Display and adjustment
elements
Tastenfunktionen
