3. BRANCHEMENT (SUITE)
3.2 brANcHemeNT de lA commANde murAle AuxiliAire opTioNNelle

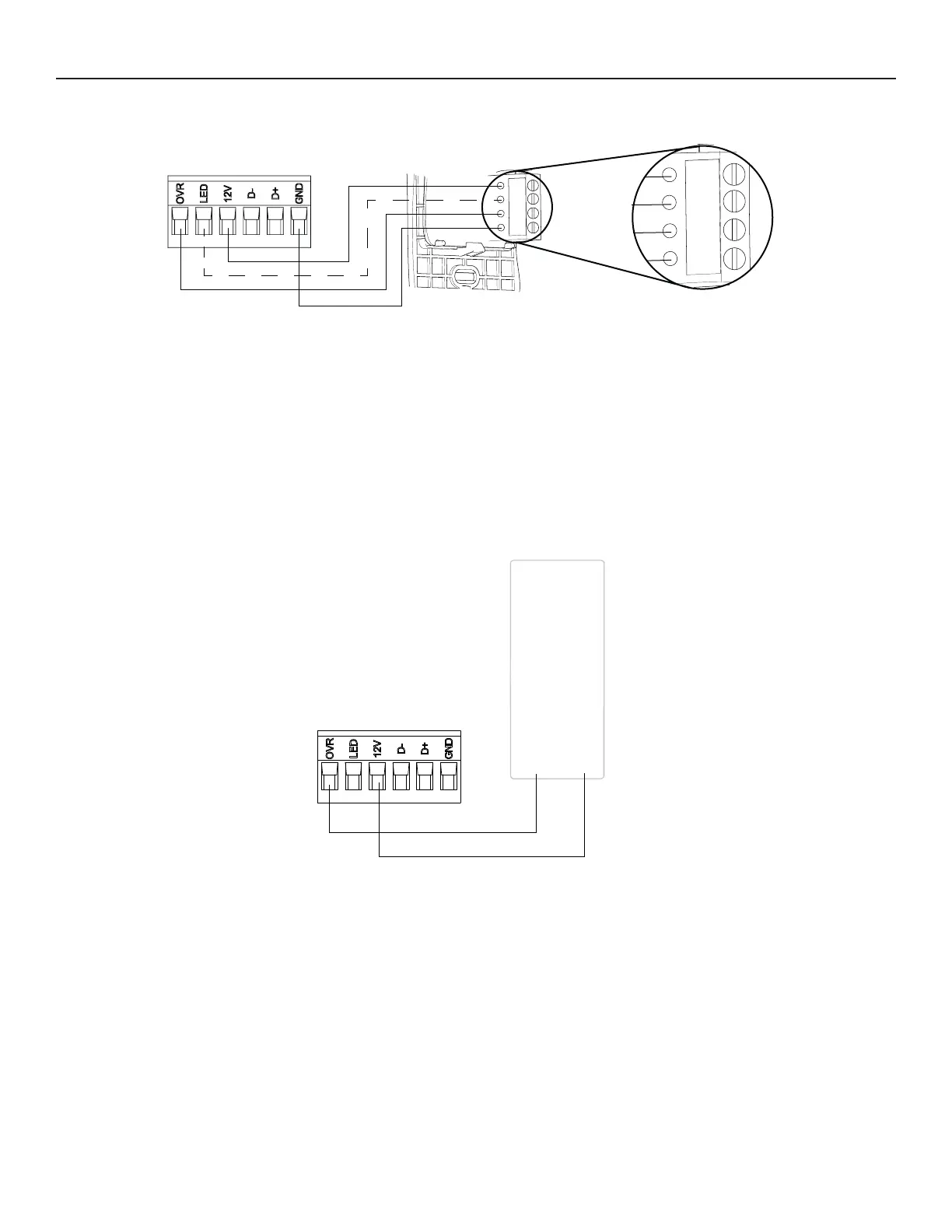

3.2.1 brANcHemeNT de lA commANde murAle AuxiliAire opTioNNelle 20-40-60
Gnd
OVR
12V
LED
V
C0243
Gnd
OVR
12V
LED
Lors de la conguration de l’option OVR à l’écran ACL, choisir l’une de ces 3 congurations: BAL (l’appareil demeure
balancé tout en fournissant un débit d’air maximum), PER (l’appareil est légèrement débalancé puisque le moteur de
distribution fonctionne à vitesse MAX tout en fournissant une ventilation maximale à l’évacuation) et DIS (l’appareil est
débalancé puisque la distribution de l’air est constante malgré un besoin plus élevé en ventilation à l’évacuation).
NOTE : La commande murale auxiliaire peut être utilisée avec une connexion à 3 ls en enlevant les signaux LED. Ce
branchement optionnel ne permet pas une installation avec plus d’une commande murale auxiliaire an de permettre
la synchronisation adéquate de leurs LEDs pour un événement demandé par un pair. Seules les LEDs de la commande
murale auxiliaire ayant demandé l’événement de type minuterie seront mises à jour.
3.2.1 brANcHemeNT de lA commANde murAle AuxiliAire opTioNNelle de TYpe coNTAcT Sec (ex. miNuTerie mécANique)
Minuterie
mécanique
ou
Tout contact sec
12VOVR
VC0256F
