Wall control:
Locate the wall control on the ground floor of
the house in an area where air circulates (eg.:
hallway, living room, dining room, etc.). Never
place it near a doorway to the outside, nor on an
exterior wall.
Place the wall control approximately 1.5 meters
(60 inches) from the floor.

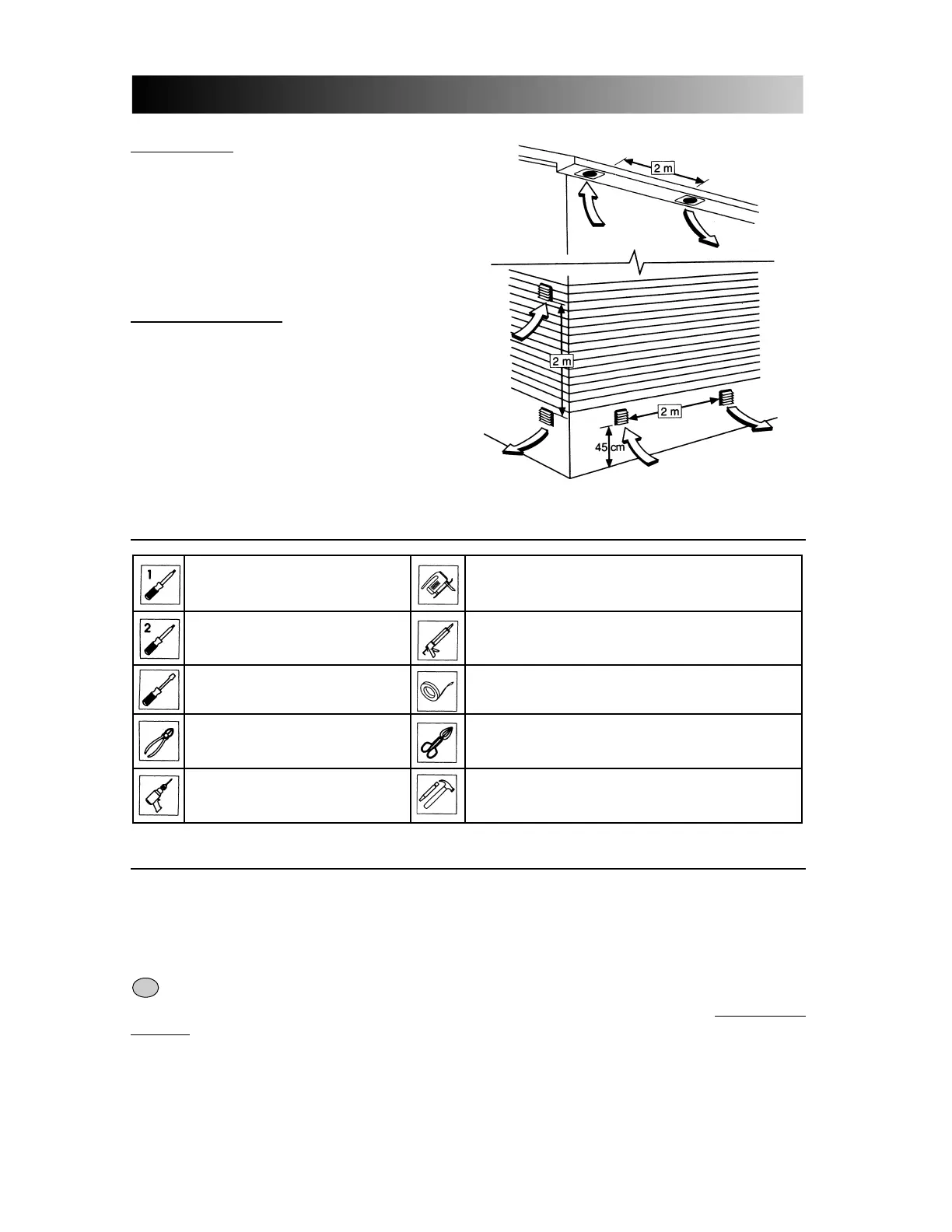

Exterior openings:
Position the fresh air intake port far from sources
of contamination such as the garage, dryer
outlet, central vacuum system, gas regulator.
Place the openings at least 45 cm (18 inches)
above the ground.
Leave at least 2 meters (6 feet) between the two
openings.
The prevailing winds should not blow the stale
air towards the fresh air intake port.
7.3 SUGGESTED TOOLS
7.4 INSTRUCTIONS FOR THE INSTALLATION
Once you have decided on the best location for all the components and for all the various openings
that will have to be cut out, and the necessary tools have been procured, then you are ready to
commence the actual installation of your system. To facilitate the installation we strongly
recommend that you follow the detailed steps below:
You will find, on pages 11 and 12, four large drawings which illustrate the different types of
installation. Determine which one corresponds to your particular situation and encircle the
drawing for easy future reference.
Refer also to the two upper drawings because they contain numbers associated with the instruc-
tions on next page.
1
A square-headed or
starshaped screwdriver No. 1
A jig saw or a hand or electric
compass saw
A square-headed or
starshaped screwdriver No. 2
A caulking gun and a tube of
silicone sealer
A flat-headed screwdriver A roll of adhesive duct tape
A pair of cutter pliers
A pair of metal shears (if the exterior covering
of your house is aluminium or plastic)
An electric drill
A chisel and hammer (If the exterior covering
of your house is brick)
7. INSTALLATION OF THE SYSTEM (continued)
8
Contrôle mural :
Localiser le contrôle mural au rez-de-chaussée
de la maison dans une zone où l’air circule
librement (ex. : passage, salon, salle à
manger), mais pas près d’une porte extérieure,
ni sur un mur extérieur.
Positionner le contrôle mural à 1,5 mètre du
plancher (60 pouces).
Évents extérieurs :
Positionner l’évent d’aspiration d’air frais loin
des sources de contamination telles garage,
sortie de sécheuse, aspirateur central, régula-
teur de gaz.
Positionner les évents à au moins 45 cm
(18 pouces) du sol.
Laisser au moins 2 mètres (6 pieds) entre les
2 évents. Les vents dominants ne devraient pas
souffler l’air vicié vers l’évent d’aspiration d’air
frais.
7.3 OUTILS SUGGÉRÉS
7.4 INSTRUCTIONS POUR L’INSTALLATION
Une fois que vous avez déterminé où vous allez placer toutes les composantes et où vous aurez
à percer des trous, et que vous avez rassemblé tous les outils nécessaires, vous êtes prêt pour
commencer l’installation de votre système. En suivant les étapes de la page suivante, vous allez
vous assurer de bien réussir votre installation :
Un tournevis carré no 1 ou
un tournevis étoile no 1
Une scie sauteuse ou un passe-partout
manuel ou électrique
Un tournevis carré no 2 ou
un tournevis étoile no 2
Un fusil à calfeutrer et un tube de scellant
de silicone
Un tournevis plat
Un rouleau de ruban adhésif pour conduit
de ventilation
Des pinces coupantes
Un ciseau à tôle (si le revêtement extérieur
de votre maison est en aluminium)
Une perceuse électrique
Un burin et un marteau (si le revêtement
extérieur de votre maison est en brique)
7. INSTALLATION DU SYSTÈME (suite)
8
