Vous trouverez, en pages 11 et 12, quatre grandes illustrations qui illustrent les différents
types d’installation. Déterminez laquelle correspond le mieux à votre système et encerclez-la pour
faciliter toute référence ultérieure. Guidez-vous aussi d’après les deux illustrations du haut, car
elles contiennent des chiffres associés aux instructions ci-dessous.

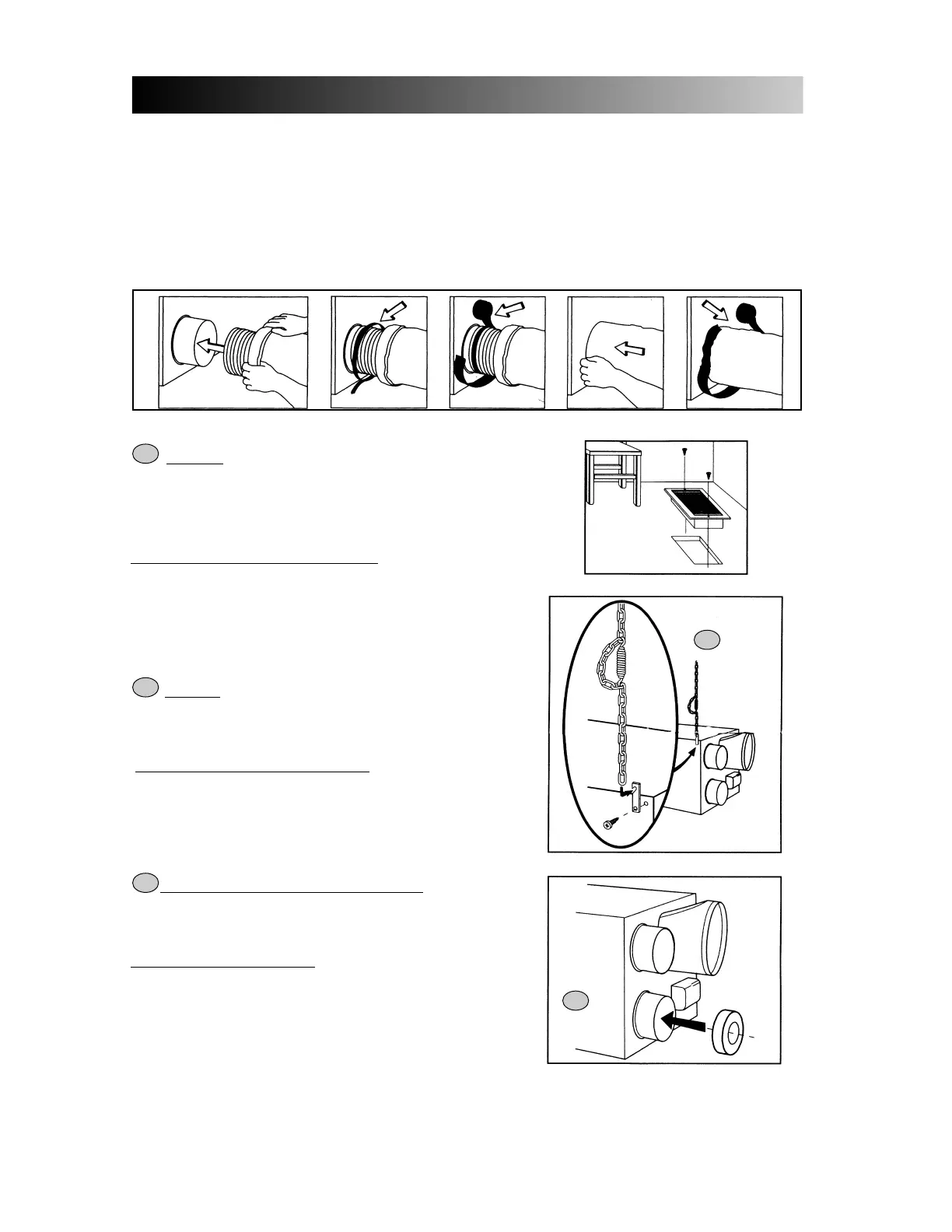

Vous devrez suivre la méthode suivante lorsqu’il s’agira de « fixer » un conduit isolé à son orifice :
a) Attachez le tuyau intérieur à l’orifice avec des vis et/ou un collier de serrage.
b) Bien sceller le joint avec du ruban adjésif.
c) Retournez la gaine d’isolant autour du joint.
d) Appliquez de nouveau le ruban adhésif sur le pare-vapeur de façon à rendre le join hermé-
tique. Évitez de trop serrer le ruban car un isolant comprimé perd son efficacité.
P
ercez le ou les trous ronds permettant le
passage des conduits flexibles à travers les murs ou
les planchers, ainsi que les trous où vous prévoyez
installer des grilles rondes (si votre kit en comporte).
Un conduit de 6” exigera un trou de 6 1/4” et un conduit
de 8” exigera un trou de 8-1/4”. Installez les grilles
rondes (si votre kit en comporte) :
a) fixez l’extrémité du conduit à son support
(ensemble anneau-tuyau 6”).
b) vissez le support dans le plafond.
c) vissez la grille au support.
Percez les trous rectangulaires là où vous
prévoyez installer des grilles rectangulaires. Les grilles
6” x 10” exigent des trous de 6” x 9-3/4” et les grilles
4” x 10” exigent des trous de 4” x 9-3/4”.
Installez les grilles rectangulaires et fixez à ces
dernières les extrémités des conduits correspondants.
(Attention, s’il s’agit de “grilles supplémentaires”, aucun
conduit ne s’y raccorde! Voir illustration ci-contre.)
Percez les trous ronds prévus pour les évents
extérieurs, soit dans l’avant-toit ou dans la solive de
pourtour de la maison. Les trous devront mesurer
4 1/4” de diamètre.
Installez les évents et fixez à ces derniers les
extrémités des conduits correspondants :
au sous-sol,
le conduit isolé se raccorde à l’évent d’aspiration
d’air frais, tandis qu’à l’entretoit le conduit isolé se
raccorde à l’évent d’évacuation d’air vicié
. Si l’évent
est au sous-sol, bien étanchéiser le pourtour de l’orifice
avec du calfeutre.
4
3
2
1
7. INSTALLATION DU SYSTÈME (suite)
9
5
6
a) b) b) c) d)
You should follow the procedure below when it is necessary to “connect” an insulated flexible duct
to its corresponding opening:
a) Connect the interior flexible duct to the hole using screws and/or a duct tie.
b) Carefully seal the connection with duct tape.
c) Pull the insulation over the joint.
d) Once more apply duct tape to the joint making an airtight seal. Avoid pulling the tape too tight
around the duct, as this will compress the insulation making it lose its efficiency.
Cut out all the round holes that will permit
the flexible duct to pass through walls, floors and
ceilings, as well as the holes where you intend to
install all round registers (diffusers). A 6” duct
requires a 6-1/4” hole and an 8” duct requires an
8-1/4” hole.
Installation of r
ound registers (if your kit
contains one):
a) connect the duct to the plastic support
provided (6” ring-pipe assembly).
b) screw the plastic support into the ceiling.
c) screw the register onto the plastic support.
Cut out
all the rectangular holes in the loca-
tions where you intend to install rectangular regis-
ters. 6” x 10” registers require 6” x 9-3/4” holes and
4” x 10” registers require 4” x 9-3/4” holes.
Install the rectangular registers in the correct
locations and attach the corresponding flexible
duct to these registers. (Attention, if you have
“extra registers”, they are not connected to any
ducts! See opposite illustration.)
Cut out the two exterior openings: These
holes should measure 4-1/4” diameter. Basement
openings are cut in the end-joists, whereas attic
openings are cut in the soffit.
Install the exterior ports and attach the corre-
sponding flexible duct:
If in the basement, con-
nect the insulated duct to the intake port and,
if in the attic, connect the insulated duct to the
exhaust port.
Use silicone sealer to waterproof
the openings if installed in the basement.
4
3
2
7. INSTALLATION OF THE SYSTEM (continued)
9
5
6
a) b) b) c) d)
