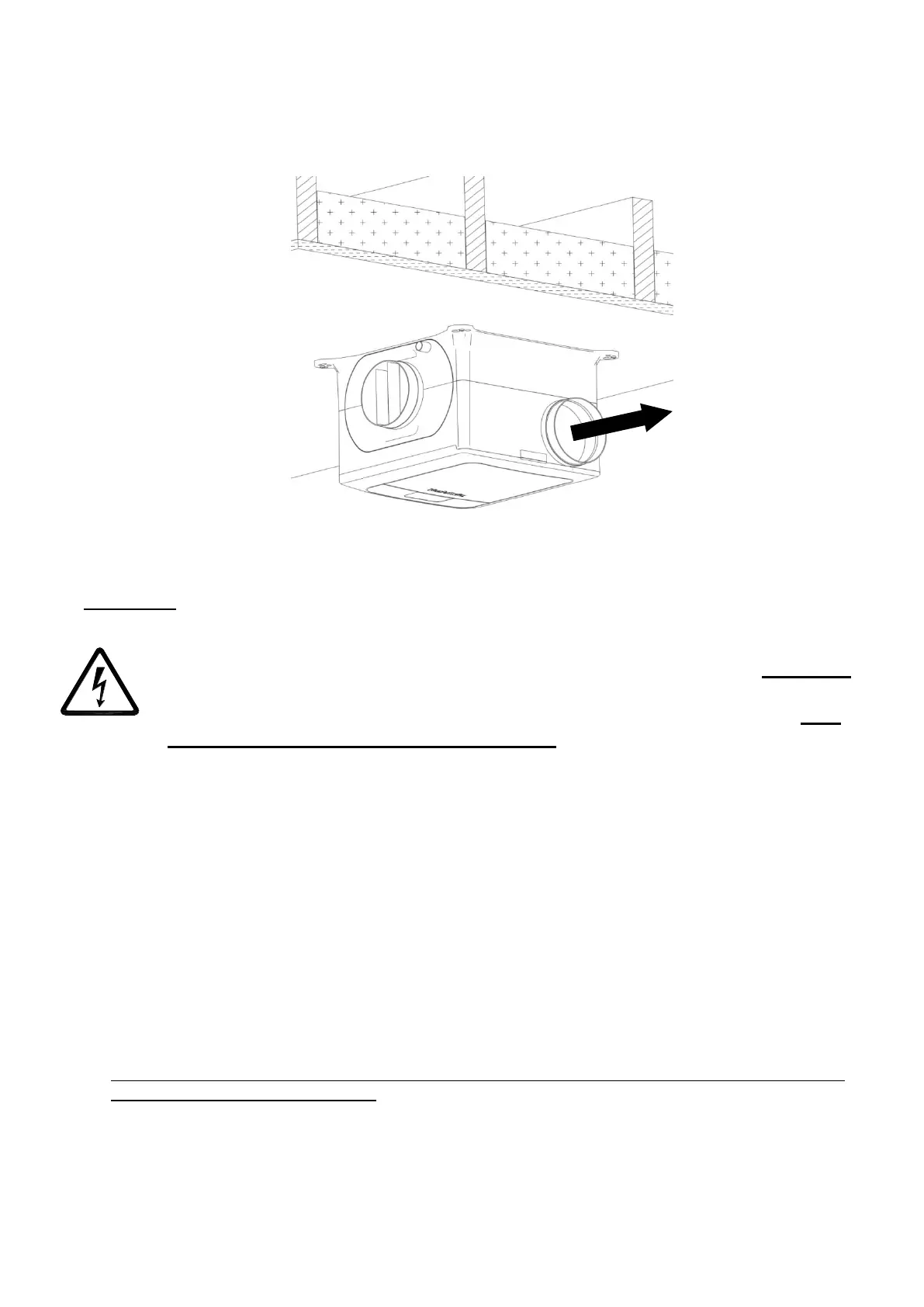

vi. Installation montée au plafond, le conduit sortant à l’horizontale.
CÂBLAGE
AVERTISSEMENT :
L’APPAREIL ET L’ÉQUIPEMENT DE COMMANDE AUXILIAIRE DOIVENT
ÊTRE ISOLÉS DE L’ALIMENTATION SECTEUR PENDANT
L’INSTALLATION ET / OU LES OPÉRATIONS DE MAINTENANCE. CET
APPAREIL DOIT ÊTRE MIS À LA TERRE.
7. Pour retirer le couvercle, appuyez sur les languettes de retenue à travers les fentes prévues dans le
côté de l’appareil.
8. L’appareil étant hors tension, raccordez un câble secteur entre un boîtier interrupteur terminal
protégé par fusible et le boîtier à vis. Utilisez des colliers de serrage et des serre-câbles pour fixer le
câble.
9. Il existe deux connexions Phase commutées secteur (LS1 et LS2) (A) qui peuvent être utilisées
pour déclencher un changement de la vitesse. Des entrées communes peuvent provenir d’un circuit
d’éclairage de la salle de bain. Lors de la mise en service de l’appareil, vous pouvez sélectionner un
délai de temporisation et un délai de dépassement du temps accordé, et les régler dans le logiciel à
l’aide des touches et de l’écran. Pour des renseignements détaillés reportez-vous au paragraphe
Réglage de l’appareil page 15 de ce document.
10. La sortie Phase commutée (230 V c.a.) provenant d’un autre interrupteur ou régulateur (comme un
simple cordon à tirer ou un commutateur à bouton-poussoir, un détecteur d’humidité ou un
détecteur PIR, par exemple) peut être connectée à une borne LS au lieu d’être reliée à un circuit
d’éclairage.
11. Important : Utilisez un câble de données UTP/STP basse tension (la longueur maximale du câble
est de 250 m) pour les accessoires qui sont connectés via le circuit imprimé IO (Entrée Sortie).
Reportez-vous au schéma des connexions basse tension, utilisez le serre-câble et le passe-câble
fournis.
12. Il n’y a pas de délai de temporisation ni de délai de dépassement du temps accordé lors des
connexions basse tension (B), car le régulateur doit déterminer si le ventilateur fonctionne à la
survitesse (Boost) ou à la vitesse normale. Utilisez la connexion LS décrite ci-dessus s’il faut inclure
une temporisation.
