Vent-Axia Multihome Basic NL - Page 29

29

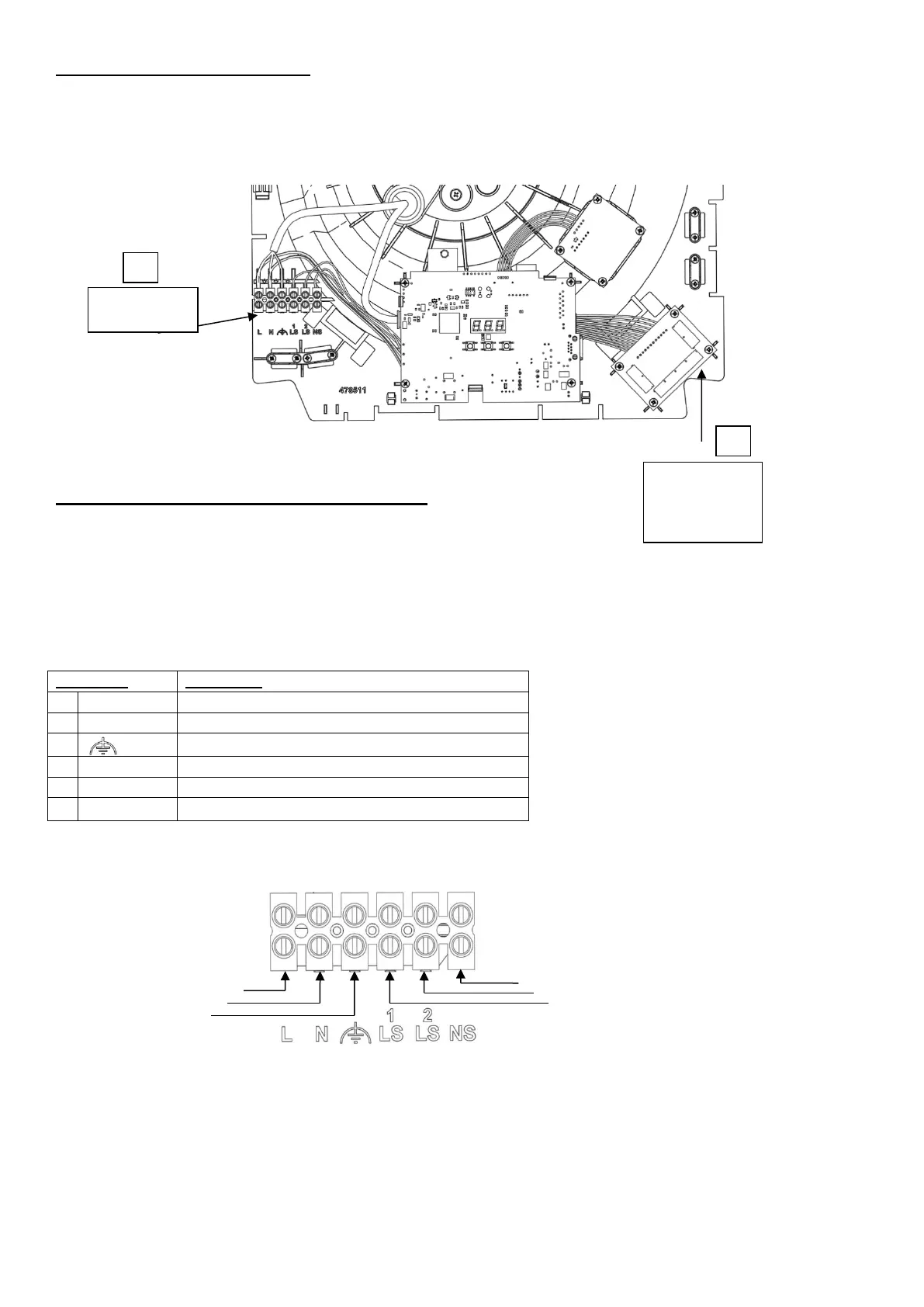

SCHÉMA DES CONNEXIONS
A : Connexions d’alimentation principales
Les bornes LS1, LS2 et NS (A) sont isolées électriquement.
Si les connexions LS sont utilisées, il faut faire une connexion avec la borne NS.
Celle-ci peut se faire au moyen d’un câble cavalier ou d’une connexion neutre dédiée.
Cet appareil incorpore une prise de terre à des fins fonctionnelles uniquement.
Connexion
Description
1
L
Phase (220-240 V c.a.)
2
N
Neutre
3
Terre fonctionnelle
4
LS1
Phase commutée 1, (220-240 V c.a.), isolée
5
LS2
Phase commutée 2, (220-240 V c.a.), isolée
6
NS
Commutée Neutre, isolée
1
2
3
5
4
6
A
Connexions
d’alimentation
B
Connexions
basse
tension
(dépend du type)
Figure 11
Figure 12
