Vent-Axia Multihome Basic NL - Page 30

30
B : Connexions basse tension
De préférence, un câble de données UTP/STP à 4 fils est utilisé pour la connexion des accessoires.

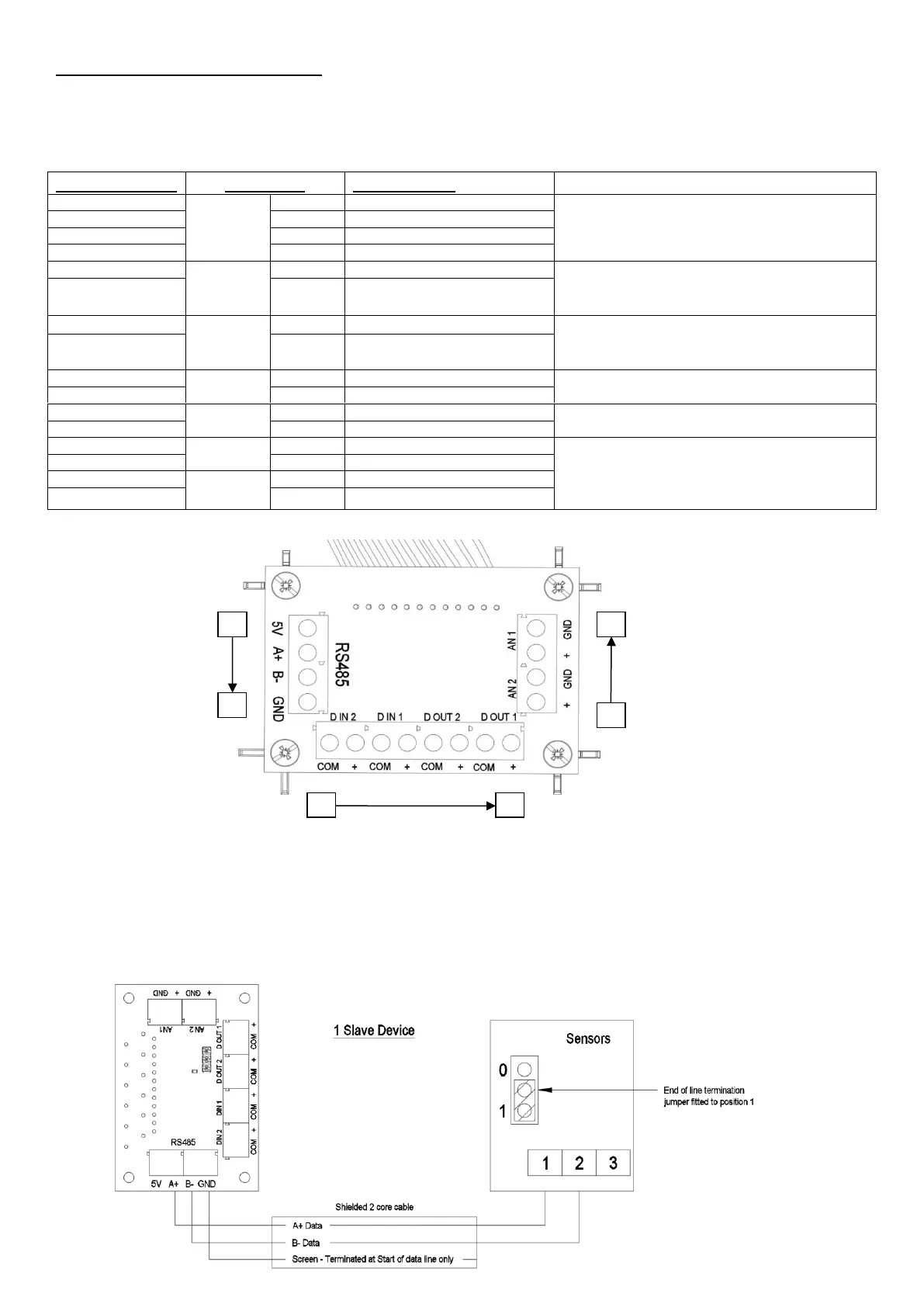

Figure 17
Emplacement
Étiquette
Description
Action
A
RS485
5V
Sortie 5 V, 250 mA maxi.
Communication RS485 aux accessoires câblés.
Connexion câble de données (B, C) si disponible.
Les connexions 5 V et Terre sont disponibles sur tous
les appareils.
B
A+
Données
C
B-
Données
D
GND
Terre
E
D IN 2
COM
Entrée numérique commune
Passer à Survitesse (1 V min., 6 V maxi.).
La sortie 5V provenant de la connexion RS485 peut
être utilisée comme alimentation électrique
F
+
Entrée numérique 2
G
D IN 1
COM
Entrée numérique commune
Passer à Basse vitesse (1 V min., 6 V maxi.).
La sortie 5V provenant de la connexion RS485 peut
être utilisée comme alimentation électrique
H
+
Entrée numérique 1
I
D OUT 2
COM
Sortie numérique commune
Témoin lumineux Survitesse sans tension
(commutation à 6 V 50 mA max.)
J
+
Sortie numérique 2
K
D OUT 1
COM
Sortie numérique commune
Témoin lumineux défaut LED sans tension
(commutation à 6 V 50 mA max.)
L
+
Sortie numérique 1
M
AN 2
+
Entrée analogique 2
Entrée analogique 0-10 V.
Deux seuils de tension réglables par l’utilisateur avec
deux actions réglables par l’utilisateur. L’appareil
fonctionne à la vitesse Normale lorsque la tension
d’alimentation est située entre les deux seuils.
N
GND
Terre
O
AN 1
+
Entrée analogique 1
P
GND
Terre
Entrées câblées RS485
Les bornes RS485 permettent de connecter les capteurs et les commutateurs compatibles.
La connexion permet de connecter les capteurs en série, ce qui simplifie le câblage. La longueur maximale
de la course du câble sortant de l’appareil est limitée à 250 m. Après avoir relié les accessoires à l’appareil,
ils doivent être appariés à l’appareil afin de fonctionner correctement.
Schéma des connexions d’entrées câblées RS485
A
P
D
E
L
M
Figure 18
Figure 19
