• Puissance absorbée par le moteur :
- 4 ou 8 x 1.8 kW, alimentation triphasée
400 V
- 4 ou 8 x 0.9 kW, alimentation triphasée
230 V
• Protection contre les courts-circuits : une
fois à 10 kAmp maxi.
• Dispositif d'inversion de phase sur douille
d'entrée CE
• Connected motor power:
- 4 or 8 x 1.8 kW at 400v-3f
- 4 or 8 x 0.9 kW at 230v-3f
• Short circuit proofing: once at max. 10
kAmp:
• Phase inversion facility on incoming CE
plug
Option :
Connexion des palans avec une prise type
« harting » 6 pôles + terre (1 par palan)
Option :
Hoist connection through harting 6 p female (1
for each hoist)
Coffrets personnalisés :
Commande de spectacle pour 24 palans avec
course électrique.
Groupes présélectionnés commandés par
deux platines légères au niveau de la scène,
et commande de palan individuel à partir d'un
MCP au niveau du gril (+22 m) au moyen d'un
contrôleur programmable à affichage
numérique.
Tailor made panels :
Theatrical appliance for 24 hoists with electric
travel.
Pre-selected groups controlled by two light
weight panels at stage level, and individual
hoist control from MCP at grid level (+22 Mtr.)
by means of PLC with digital display.

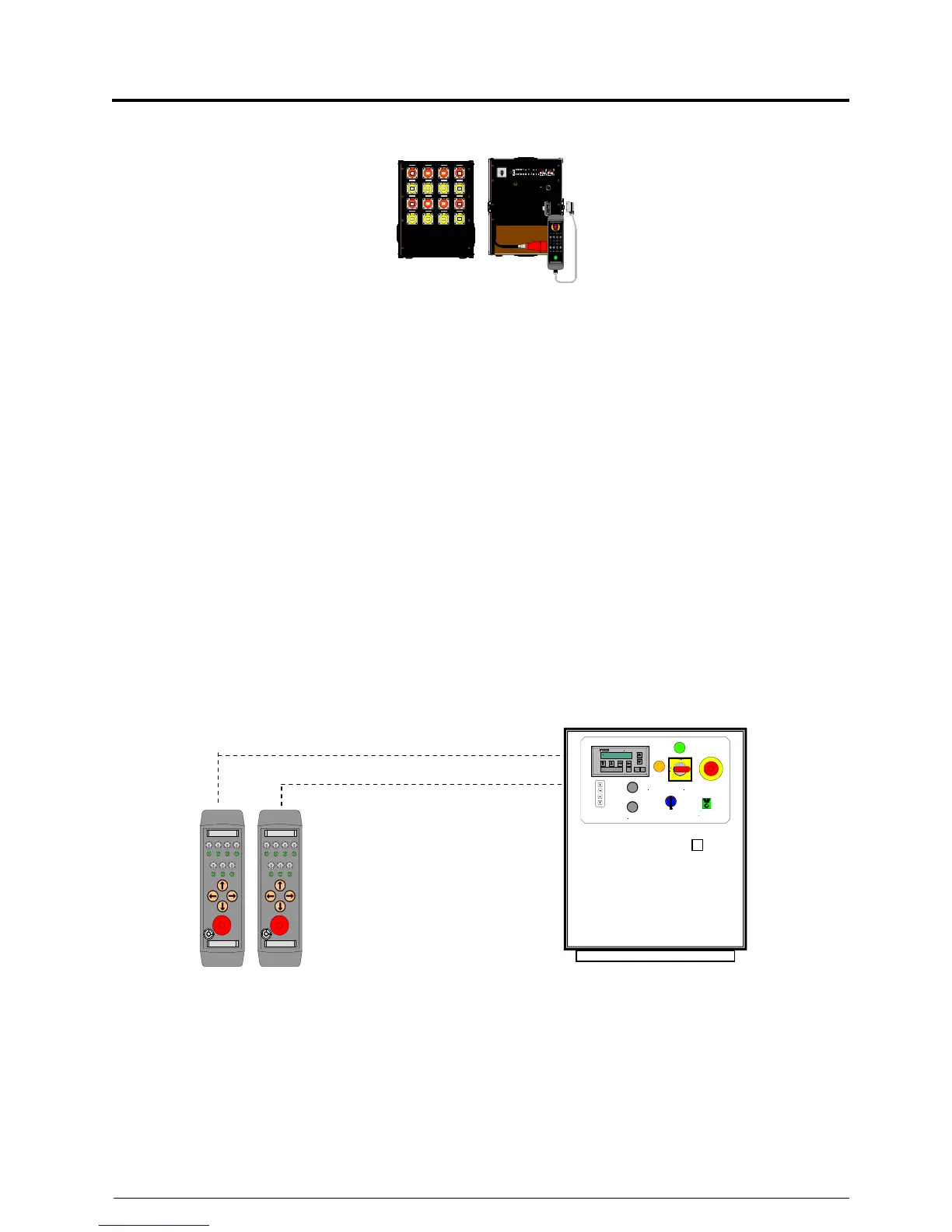

Commandes à distance scénique Coffret électrique principal
Stage remote control Master control panel (MCP)
ESC ENTER SHIFT
SIEMENS
TD200
MOTOR - LT1 - N° 1
0
I
Off
On
DIRECT
CONTROL
REMOTE
CONTROL
type TF51PRM
VERLINDE
MOTOR
AL-3AL-2AL-1 AL-4
LT-3LT-2LT - 1
AR-3AR-2AR-1 AR-4
GP-1PL-2PL-1
type FL 8PRM
MOTOR 5-8
CONT ROL
MOTOR 1-4
GENERAL
Telemecanique
OFF
STOP START
1.6
1.4
1.2
1
Test
Telemecanique
OFF
STOP START
1.6
1.4
1.2
1
Test
I/O START
48VAC
CONTROL
LIGHT
CONTROL
MOTOR
1 - 4
PLUG
MOTOR
5 - 8
AR
AV
.3
.1
.4
.2
.3
.1
.4
.2
NORMAL
INVERSE
PHASE
FAILURE
CEE
16-6h
3P+PE IP44
PLUG
3x400V+N +T
FUSE
VERLINDE
LIFTING EQUIPMENT
PG21
P
G
2
1
VERLINDE
LIFTING EQUIPMENT
MOTOR 2MOTOR 3MOTOR 4
MOTO R 8MO TOR 7MOTOR 6MOTOR 5
START
MOTOR 1
CEE
16-6h
3P+PE IP4 4
CEE
16-6h
3P+PE IP44
CEE
16-6h
3P+PE IP44
CEE
16-6h
3P+PE IP44
MOTOR 3MOTOR 2
MOTOR 1
MOTOR 4
CEE
16-6h
3P+PE IP44
CEE
16-6h
3P+PE IP44
CEE
16-6h
3P+PE IP44
CEE
16-6h
3P+PE IP4 4
MOTOR 1
MOTOR 2 MOTOR 3 M OTOR 4
CEE
16-6h
3P+PE IP4 4
CEE
16-6h
3P+PE IP44
CEE
16-6h
3P+PE IP44
CEE
16-6h
3P+PE IP44
MOTOR 7MOTOR 6
MOTOR 5
MOTOR 8
CEE
16-6h
3P+PE IP44
CEE
16-6h
3P+PE IP44
CEE
16-6h
3P+PE IP44
CEE
16-6h
3P+PE IP4 4
MOTOR 5
MOTOR 6 MOTOR 7 M OTOR 8
