LIMITEUR DE CHARGE OVERLOAD DEVICES
Les limiteurs de charge électroniques sont à
utiliser dans les cas suivants :
• l'utilisation d'un embrayage comme
limiteur de charge n'est pas autorisée
(règlement BGV-C1)
• la précision doit être inférieure à 20%
(BGV-C1)
• l'affichage de la charge est requis
• détection de charge insuffisante ou
d'absence de charge
• limiteur de charge à deux positions
Electronic overload devices are to be used in
the following cases:
• use of a clutch as overload device is not
accepted (BGV-C1 regulation)
• accuracy of less than 20% is required
(BGV-C1)
• if load display is required
• under load or no load detection
• two step overload device
Nous proposons deux systèmes différents :
• Dispositif électronique de courant moteur,
réglé à 20% du courant nominal du
moteur. Les essais doivent être réalisés
avec moteur froid.
Respecter les réglages suivants :
We con offer two different systems :

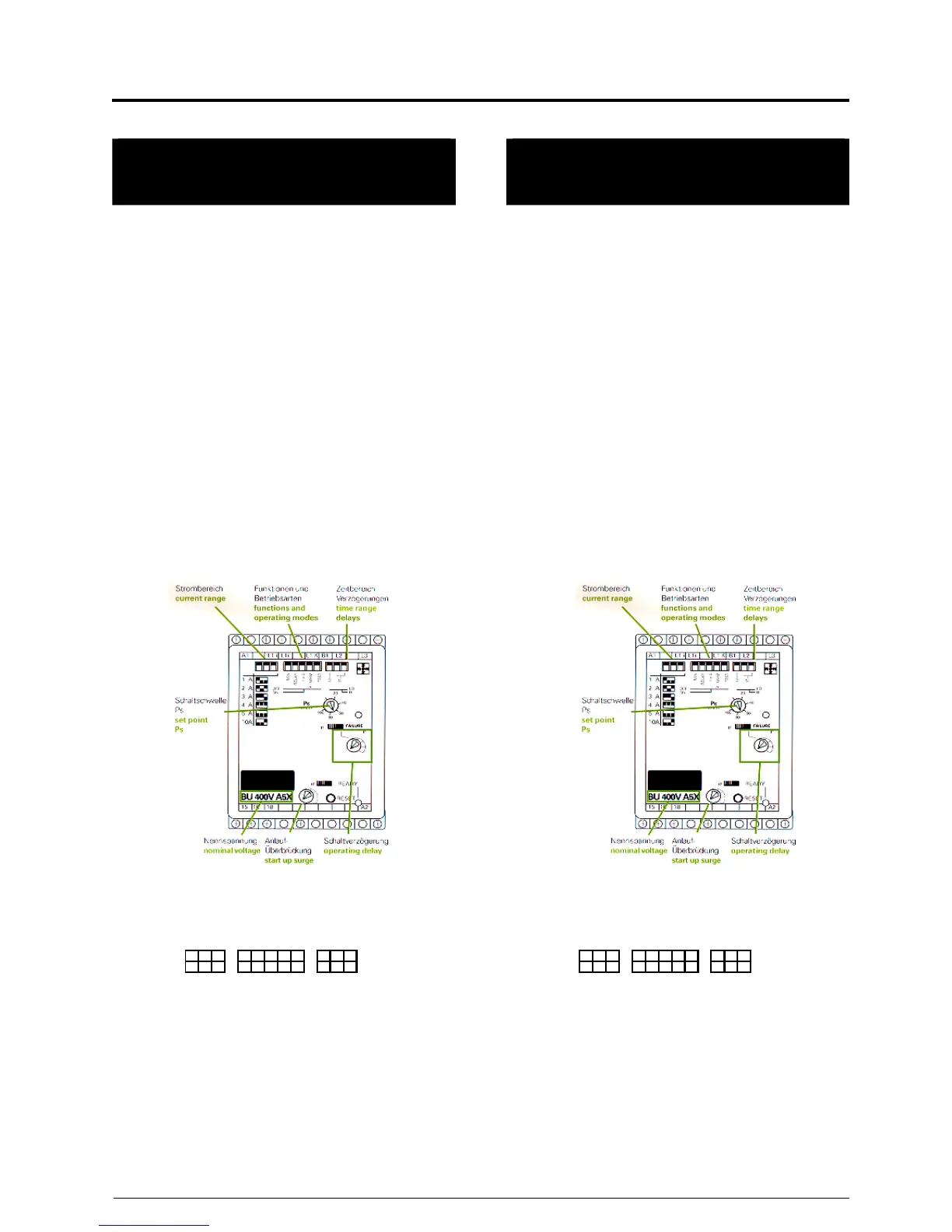

• Electronic motor current device, set at
20% of the nominal motor current. Testing
must be done with cold motor.
Following settings should be respected :
SM10 (0,9 et 1,75 kW , Int.= 2,3 Amp)
SM10 (0.9 and 1.75 kW , In= 2.3 Amp)
• Réglages du commutateur DIP pour
alimentation 400 V c.a. = 4A
ooo o o ooo
O
N
ooo
O
FF
• Point de consigne PS réglé à 60%
• Horloge T1 sur point de consigne : près du
minimum
• Horloge T2 sur courant de démarrage :
près du minimum
Pour le réglage d’autres configurations, nous
contacter.
• dip switch settings at 400Vac power
supply = 4A
ooo o o ooo
O
N
ooo
O
FF
• PS set point adjusted at 60%
• T1 timer on set point : close to minimum
• T2 timer on starting current : close to
minimum
For other hoist configurations please contact
us
