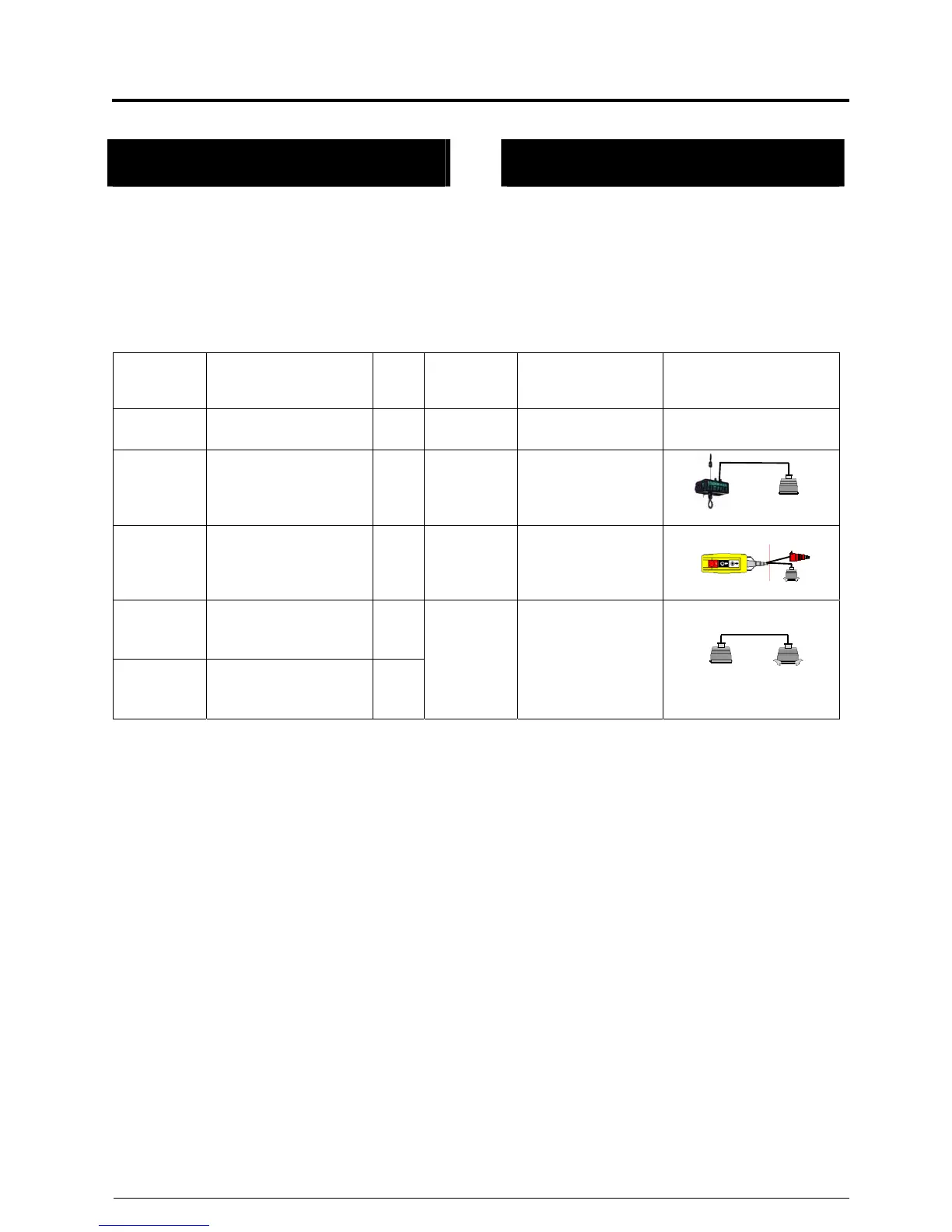

CABLES POUR PALANS
VERSION C & D
CABLES FOR HOISTS
VERSION C & D
Palan à chaîne SM1 à SM10 version C équipé
d’un codeur pour fonctionnement en groupe
avec contrôleur CPU, et les palans à chaîne
SM5 et SM10 version D à la norme BGV-C1
pour fonctionnement avec contrôleur simple
ou CPU.
Chain hoist SM1 to SM10 version C equipped
with encoder for group working with CPU
controller, and SM5 and SM10 version D
according to BGV-C1 norm for normal or CPU
controller operation.
Code Fonction
Plan schema
Électrique
long.
(m)
Section
(mm²)
Prises Pictogramme
Code Function
Electric drawing
Leng.
(m)
Section
(mm²)
Plugs Pict.
52292672
(1)
Câble moteur et
commande
Control and motor cable
SMCA-16P-HOI-005
0.5 16x1.5 16P+T
male
52292670 Boite de contrôle C&D
Control box C&D
SMCA-16P-04P-005
Z3015100
0.5 4x1.5 + 5x1.5 CEE 3P+T – 16P+T
Male - female
52292661 Rallonge 4 moteurs
Extension 4 motors
SMCA-16P-16P-100
10
52292662 Rallonge 4 moteurs
Extension 4 motors
SMCA-16P-16P-200
20
16x1.5
16P+T – 16P+T
male – female
(1) prise avec 0.5 m câble en standard sur palan.
- Les palans version C sont utilisables avec le
contrôleur suivant : R8CPU-C1
- Les palans version D sont utilisables avec les
contrôleurs suivants : R8CPU-C1, R_PRMLV-C1
et B_PRMLV-C1
(1) plug and 0.5m cable as standard on the hoist.
- Hoist version C can be used with the following
controller : R8CPU-C1
- Hoist version D can be used with the following
controller : R8CPU-C1, R_PRMLV-C1 et
B_PRMLV-C1.
