CABLES POUR PALANS
VERSION B
CABLES FOR HOISTS
VERSION B
Ce palan est équipé de 2 prises CEE en
standard 4p-16Amp. Une rouge pour
l’alimentation et une jaune pour la commande.
Ces prises sont standardisées et facilement
disponibles en accessoires.
The hoist is equipped with 2 CEE plugs 4p-
16Amp. For the power supply a red one, for
the controls a yellow one. These plugs are
standardised and easy available on the
market.

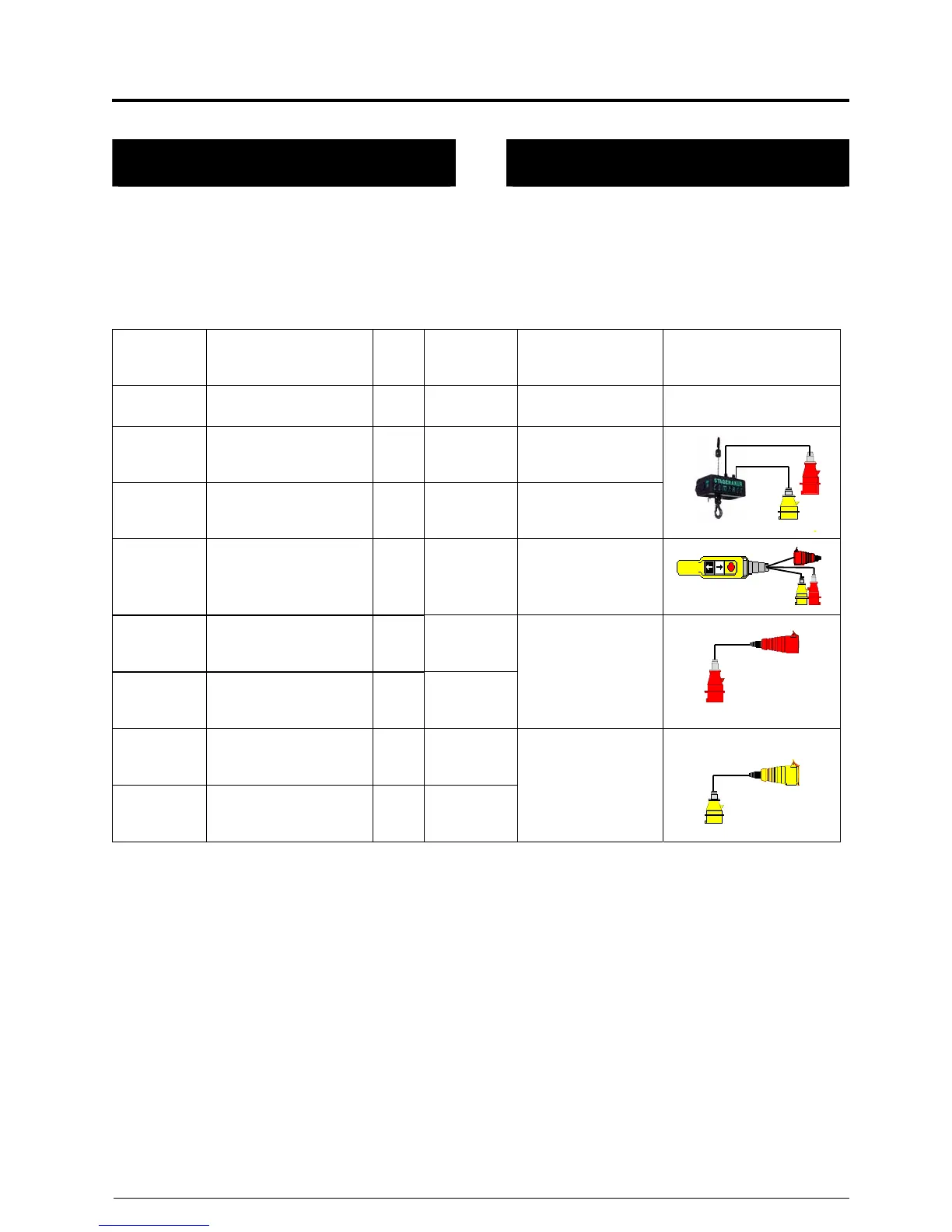

Code Fonction
Plan schema
Électrique
long.
(m)
Section
(mm²)
Prises Pictogramme
Code Function
Electric drawing
Leng.
(m)
Section
(mm²)
Plugs Pict.
52292671
(1)
Cable moteur
Motor cable
SMCA-04P-HOI-005
0.5 4G2.5 CEE 3P+T
Male
229392
(1)
Câble commande
Control cable
SMCA-04P-HOI-005-2
0.5 4G2.5 CEE 3P+T
Female
52293740 Boîte à boutons B
Control box B
SMBA-04P-HOI-005
Z3015103
0.5 4x15 CEE 3P+T
Femelle
52292663 Rallonge câble moteur
Motor extension cable
SMCA-04P-04P-100
10 4G2.5
52292664 Rallonge cable moteur
Motor extension cable
SMCA-04P-04P-200
20
CEE 3P+T
Male – Female
52292853 Rallonge cable control
Control extension cable
SMCA-04P-04P-A1
10 2.5
52292864 Rallonge câble moteur
Motor extension cable
SMCA-04P-04P-A1
20 2,5
CEE 3P+T
Male – Female
(1) prise avec 0.5 m câble en standard sur palan.
Les palans version B sont utilisables avec les
contrôleurs suivants : FL4PLV, FL8PLV, FL12PLV,
FL4PRMLV, FL8PRMLV, FL12PRMLV,
FL4PRMLVSR, FL8PRMLVSR, et FL12PRMLVSR.
(1) plug and 0.5m cable as standard on the hoist.
Version B hoists can be used with the following
controllers : FL4PLV, FL8PLV, FL12PLV,
FL4PRMLV, FL8PRMLV, FL12PRMLV,
FL4PRMLVSR, FL8PRMLVSR, and
FL12PRMLVSR.
